包括ONFI 4.0標準一致性測試軟件及使用Nexus插補器(Interposers)完成高效探測

全球領先的測量解決方案提供商——泰克公司日前為開放的NAND閃存接口(ONFI)標準推出業內第一個測試解決方案。ONFI 4.0測試解決方案適用于泰克高性能示波器，包括在ONFI總線上分析DDR2/3模式的軟件，以及基于插補器(Interposers)的高效探測解決方案。

ONFI標準由ONFI工作組發布，旨在簡便于把NAND閃存整合到消費電子和計算平臺中。ONFI 4.0規范引入不斷進化的NV-DDR3接口，其工作電壓為VccQ = 1.2V，不僅提高了性能，還改善了功耗，并把NV-DDR2和NV-DDR3 I/O速度擴展到667 MT/s和800 MT/s，增加了ZQ校準功能。

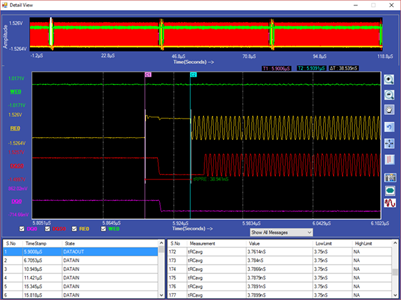

由于速度提高和電壓下降，處理ONFI總線的設計人員面臨著諸多挑戰，如保證一致性，調試定時問題，獲得信號。通過TEK-PGY-ONFI軟件，設計和測試工程師可以測試ONFI接口是否滿足ONFI總線定時參數，并自動測量Command、Address、Data in和Data out業務。TEK-PGY-ONFI軟件中的細節視圖功能通過進行標注，把ONFI波形的每個電氣測量指標與模擬波形關聯起來，幫助用戶調試定時問題。

密集封裝和高數據速率給NAND閃存器件中的高保真信號接入帶來了挑戰。泰克支持各種不同的機械外形，包括帶有插口的探頭設計、直接連接探頭設計、已獲專利的邊緣探頭設計，可以滿足異常緊張的機械要求。其提供了插補器(Interposers)和探頭S參數模型，用于建模或生成應用到示波器中的反嵌濾波器。

TEK-PGY-ONFI軟件在帶寬為4GHz -33GHz的泰克MSO/DPO70000系列示波器上運行，推薦在測試中使用P7500或P7300系列探頭。有些客戶在進行ONFI測試時，可能很難或根本不能接入信號，因此泰克推薦使用Nexus開發的ONFI 152球形NAND Flash Edge高保真插補器(Interposers)，實現信號接入，同時保持信號完整性。

“這種ONFI測試解決方案為客戶提供了所需的洞察力，使他們能夠更快、更加滿懷信心地把基于內存的產品推向市場。”泰克科技公司高性能示波器總經理Brian Reich說，“與手動測試相比，這一解決方案明顯縮短了一致性測試時間，簡化了調試工作，最終提升了生產效率。”

最新推出的TEK-PGY-ONFI軟件完善了泰克為其他內存技術提供的全面解決方案，包括eMMC, UFS和DDRA。

供貨情況

為泰克示波器和插補器(Interposers)開發的泰克TEK-PGY-ONFI軟件現已供貨，現在可以提供免費試用許可。
