ISL8215M提供高功率密度和效率，可簡化工業、醫療和通信設備的設計

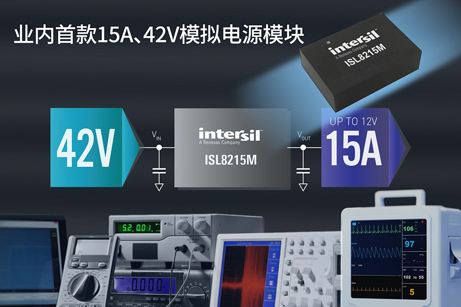

全球領先的半導體解決方案供應商瑞薩電子株式會社（TSE: 6723）子公司Intersil今天宣布，推出業內首款42V單通道DC/DC步降電源模塊ISL8215M，可提供高達15A的持續電流。該模塊可在單一寬輸入電壓范圍中運行，包括工業標準的12V、18V和24V中間總線電源軌。它提供0.6V - 12V可調節輸出電壓、60mA/mm2的最高功率密度，封裝尺寸僅為13mm x 19mm。其96.5％的峰值效率為工業、醫療、RF通信、汽車電子、以及使用鋰離子電池的便攜式設備中的FPGA、DSP和MCU提供優異的負載點轉換性能。

ISL8215M是一套完整的DC/DC電源模塊，它在單個緊湊封裝內包含了控制器、MOSFET、電感器和無源器件，簡化了系統設計并加快產品上市速度。該模塊的專有高密度陣列（HDA）封裝，通過單層導電封裝基板（可降低引線電感，并主要通過系統板散熱）提供無可比擬的電子性能和熱性能。ISL8215M安裝在銅引線框架結構上，允許模塊在沒有氣流或散熱器的條件下在寬溫度范圍內全負載運行，進一步縮小尺寸和降低成本。

ISL8215M還提供快速瞬態響應和卓越的回路穩定性，其40ns典型最小導通時間允許單步低占空比降壓轉換為負載點電壓。該器件提供可選擇的輕負載效率，以延長鋰離子電池壽命，并支持符合能源之星®（Energy Star）標準的產品。該器件提供電壓、溫度和電流保護功能，可確保在異常工作條件下的安全運行。ISL8215M還在故障清除時提供自動重啟功能，以保護負載和系統。

Intersil公司工業模擬和電源產品部副總裁Philip Chesley表示：“ISL8215M具有無可比擬的功率密度和超高效率的性能。該模塊具有小巧的尺寸、40V以上的輸入電壓、15A輸出電流性能和豐富的功能，幫助客戶輕松實現日益緊湊的電源設計。”

ISL8215M的關鍵特性和規格

•  完整的15A單通道電源，集成了控制器、MOSFET、電感器和無源器件；
•  可在單一7V - 42V寬輸入電壓范圍內運行；
•  0.6V - 12V可調節輸出電壓，線路、負載和溫度的精度為+/-1.5%，40ns導通時間低占空比；
•  高達96.5%的峰值效率；
•  300kHz - 2MHz可調節開關頻率，默認值為300kHz；
•  外部時鐘信號同步高達1MHz；
•  可選擇的輕負載PSM/DEM效率模式，有助于延長電池壽命；
•  故障保護包括輸入欠壓鎖定、過溫、可編程過流、輸出過壓和輸出預偏置啟動，確保安全運行；
•  可編程軟啟動可減少來自輸入電源的浪涌電流；
•  專用的使能引腳和電源良好標志，簡化了具有電壓跟蹤的系統電源軌排序。

供貨

ISL8215M電源模塊已開始供貨，采用19mm x 13mm x 5.3mm HDA封裝。ISL8215MEVAL1Z評估板也已供貨。

ISL8215M是Intersil廣泛的模擬和數字電源模塊系列的新成員，這些模塊能支持1V - 80V輸入電壓軌和3A - 80A輸出電流，可以滿足廣泛的應用。
