設備或芯片生產商生產的產品,可能用在不同地點、天氣、電磁干擾、地貌和建筑環境中。接收機收到的信號，會受到視距傳輸、反射、散射、衍射、云層電離層反射和延遲、多普勒平移和物體遮擋等多種因素的影響(如下圖所示)，我們在實驗室中很難用信號發生器和信道模擬儀來完全模擬實際的場信號。使用Recplay-32P射頻信號記錄回放設備, 可以將現場的信號完整的記錄下來,拿到實驗室反復回放。

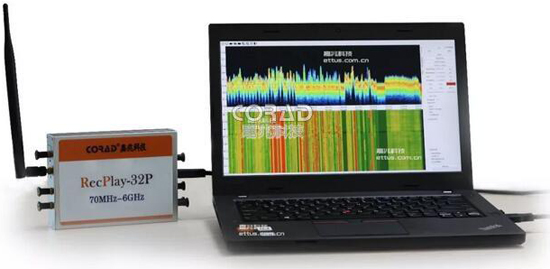

嘉兆科技有限公司的RecPlay-32P射頻信號記錄回放設備提供最新的RF測試方案。這套設備具備1個通道共25.6MHz的信號帶寬，頻率范圍從70 MHz-6000 MHz，以及高達1、2或者4 TB的快速存儲空間，是目前市場上最穩定最具性價比的RecPlay解決方案之一。這套設備可以記錄現實中真實的射頻信號，比如DVB-T、AM/FM、LTE和WiFi信號，以及其他載波頻率在70M～6GHz范圍內的射頻信號，記錄下來的射頻信號可以在實驗室直接回放，進行信號分析或者產品測試，能代替復雜的場測，顯著推進項目進度。

這種全新測試方式的優勢包括:

完全替代用于驗證射頻接收機性能的現場測試工作。

捕捉和記錄各種真實的射頻信號,并且在不經過解調和其他變化方式的情況下將記錄的信號根據需要進行回放,可以給所有相關客戶廠家?guī)硪粋€精確的,可信賴的和可重復的射頻接收系統性能測試平臺。

通過對射頻接收機的各種指標性能的極限值進行分析測試,可以減少代價昂貴的現場路測,并在實驗室環境中任意時刻建立一個可重復的測試過程。可以顯著減少花費在現場路測上的時間,僅僅需要在一次路測過程中記錄所有想要的射頻信號和不同位置和路徑造成的信號的失真和變化。

RecPlay-32P特點

· 工作頻率范圍：70 MHz-6000 MHz，覆蓋常用的通信信號頻段。
· 錄制信號帶寬：支持1通道，共25.6MHz帶寬，12bit分辨率。
· 大存儲空間：1、2或者4 TB SSD硬盤存儲（1TB: 2小時記錄時長@25.6MHz 帶寬; 2TB: 4小時記錄時長@25.6MHz 帶寬; 4TB: 8小時記錄時長@25.6MHz 帶寬）。
· 支持DAB, DVB-T, FM, GNSS, WiFi等。
· 可視化分析：實時頻譜圖（最大值，短時平均值，余暉頻譜），瀑布圖，示波器等。
· 內置GPS接收器可以準確記錄測試時的地理位置和時間信息，可記錄NMEA協議信息的GPGGA和GPRMC數據。
· 離線地圖顯示功能：記錄時能在地圖上顯示當前位置；回放信號時能顯示當前回放信息的記錄時間和位置。
· 射頻輸入輸出、LED指示燈、USB接口、GPS接收天線端口。
· 純二進制IQ數據文件, 方便MATLAB分析。
· 可長時錄制, 選擇回放所關注的一小段時間的信號。

系統參數
中心頻率	70MHz-6GHz
最大錄制帶寬	單通道25.6MHz
最大回放帶寬	單通道25.6MHz
接收最大采樣率	單通道32Msps
動態范圍	78dB SFDR
存儲空間	1、2或者4 TB
內部10MHz參考時鐘	頻率精度 ±75ppb @ 25℃
內部PPS精度	+/- 50 ns 1 PPS
外部10MHz參考時鐘接口	SMA接口
外部PPS接口	SMA接口
操作溫度	5℃～45℃
保修	1年
接收機參數	ADC分辨率 ADC采樣率 最大輸入功率 可調增益范圍 可調增益步進 噪聲系數	12Bit I、Q兩路各32Msps -15dBm 0～76dB 1dB <8dB @ 最大增益
發射機參數	DAC分辨率 DAC采樣率 最大輸出功率 可調增益范圍 可調增益步進	12Bit I、Q兩路各32Msps >10dBm 0～89dB 0.2dB
射頻前端體積、重量	16cm×12cm×3.5cm， 約0.5KG
存儲服務器體積、重量	14寸筆記本，約2KG

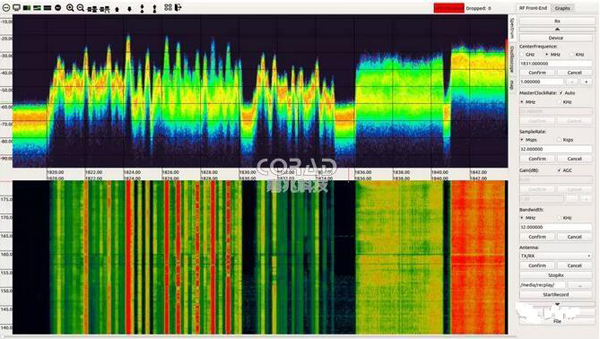

軟件界面(余暉頻譜)

軟件界面(示波器)

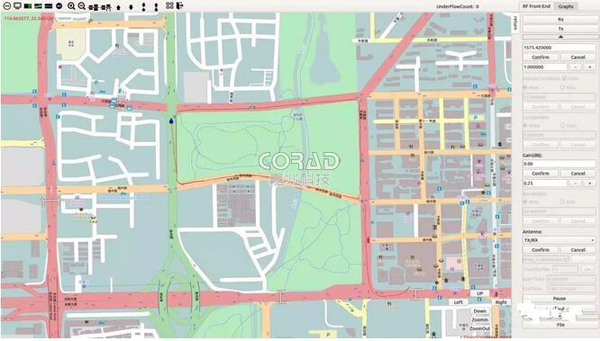

軟件界面(離線地圖)
