是德科技今日推出了多模光電一體化時鐘恢復模塊N1077B，此新產品支持PAM4和NRZ信號，速率可達64GBd實現單波100G的多模短距測試。

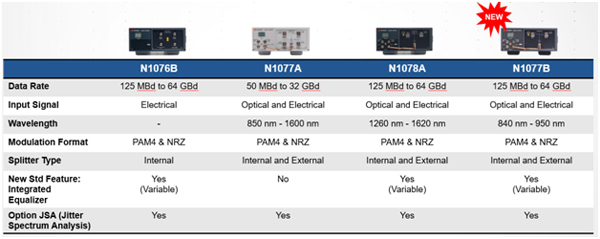

目前是德科技全線時鐘恢復模塊可以完整覆蓋從125MBd到64GBd，從光信號到電信號，從單模到多模的所有測量情況：下圖所示的是可以支持到64GBaud 的NRZ/PAM-4 信號時鐘恢復模塊，N1076A 只支持電信號時鐘恢復，N1077A 光電一體化 的CDR，可支持單/ 多模和電信號的時鐘恢復，N1078A光電一體化的CDR，可支持到64GBd單模信號的時鐘恢復，最新推出的N1077B也是光電一體化的CDR，可支持到64GBd的多模信號的時鐘恢復。

這四款時鐘恢復模塊是專門針對PAM-4 信號時鐘恢復設計和優化的，可以實現在50M~64G 波特率情況下NRZ/PAM-4 信號可靠的時鐘恢復。如果輸入信號的眼圖張開度不好，還可以通過外置 的均衡器選件打開閉合眼圖再進行時鐘恢復。

在數據中心內的應用環境下，據統計，中小型數據中心超過90%的光纖鏈路長度小于100米，大型數據中心超過70%的光纖鏈路長度小于100米，超過80%的長度小于125米，多模可以滿足絕大部分鏈路的需要，隨著網絡設備的技術的提升，今后多模光纖支持的傳輸距離有可能進一步增加。多模光纖搭配VCSEL具有低鏈路成本、低功耗、更高可用性的優勢，成為了最具成本效益的數據中心解決方案。云數據中心和企業本地?cái)?shù)據中心持續穩定的需求增長，也為經濟高效的多模光纖解決方案提供了廣大的市場前景。

隨著多模應用的發展和普及，新定義的多模光纖解決方案針對多波長SWDM和BiDi收發器而優化,可為100Gb/s以上的高速傳輸網絡提供更長的傳輸鏈路和網絡升級余量，多模市場增長所帶來的新的應用場景都需要相應的測試方案來支持。

在100G/400G應用中，很多標準中都要求有時鐘恢復，例如IEEE802.3bs/cd/cu/db, OIF-CEI中，F(xiàn)iber Channel中。在實際的測量過程中，被測設備(DUT)中沒有可使用的時鐘信號可以觸發示波器或者是誤碼儀的錯誤檢測部分，還有就是對于過長的時鐘到數據延遲(例如長光纖線軸)，時鐘到數據延遲會導致信號退化(眼圖閉合)。

采樣示波器的工作必須基于一個外部的同步時鐘才能進行信號采樣，否則完全得不到任何采樣數據。對于很多做設備測試的場合來說，被測件可能無法提供一路同步時鐘，這時就需要借助于時鐘恢復模塊從信號里恢復提取時鐘, 因此，完整的PAM4測試需要一個專用的CDR。

是德科技的時鐘恢復模塊除了集成了可變的均衡器能夠打開閉合的眼圖以外，還擁有高靈敏度的光/電CR(放大的O/E意味著更多的信號可以發送到測量模塊，從而為眼圖及測試結果帶來更多的裕量，更可使用選項JSA，可做更精確和更低的抖動測量。
