高品質微波毫米波器件供應商RFTOP®（頻優微波）近日發布了2022版射頻連接器力矩扳手選型指南，并新增多款精密型力矩扳手。RFTOP射頻連接器力矩扳手分為折彎式和報警式，是一種用于緊固射頻連接器的精密工具，針對不同型號的扳手精確地預設扭力，可以持續精確地緊固射頻連接器。

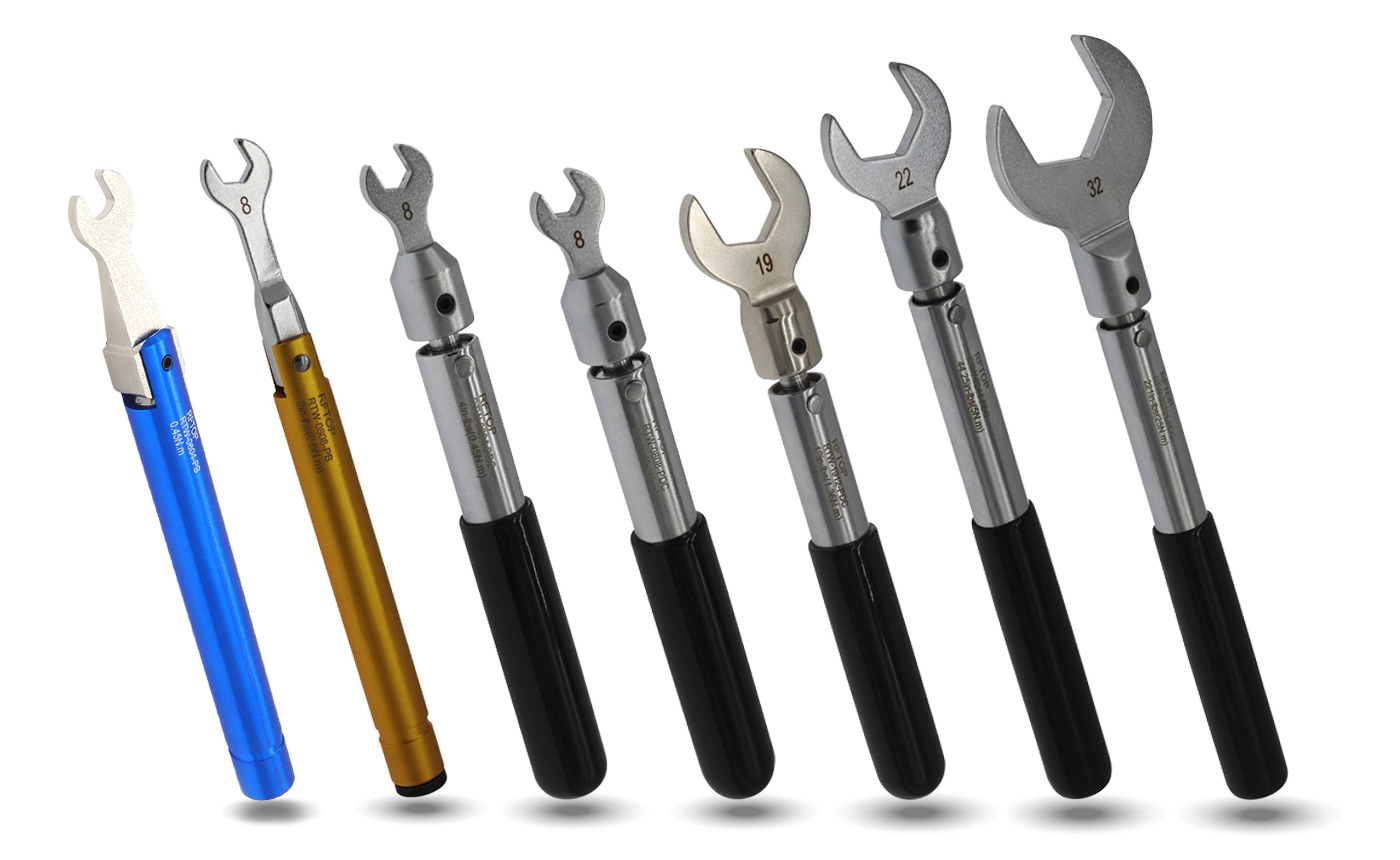

RFTOP目前共提供15款可用于7/16(DIN)、4.3-10、1.0mm、1.85mm、2.4mm、2.92mm、3.5mm、N型、SMA、SMC、SSMA、TNC、TNCA連接器的力矩扳手。根據不同型號預設扭力值3 in-lbs (0.34N.M)、4 in-lbs (0.45N.M)、5 in-lbs (0.56N.M)、8 in-lbs (0.9N.M)、12 in-lbs (1.36N.M)、44.25in-lbs (5N.M)、221 in-lbs (25N.M)，開口尺寸可選擇6mm、6.4mm、8mm、14.3mm、19mm、20mm、22mm、32mm，同時可以定制特殊應用的力矩扳手。

力矩扳手的原理

力矩扳手也稱作扭力扳手或扭矩扳手，通信電子行業在緊固各類接頭等緊固件時需要控制施加的力的大小，以保證接頭螺紋緊固且不至于因為力矩過大而破壞螺紋，所以用扭矩扳手來操作。首先選擇或設定好需要的扭力值上限的扳手，當施加的扭力達到設定值時，扳手會發出“咔嗒”聲響（報警式）或者扳手連接處折彎一點角度（折彎式），這就代表已經緊固，不需再加力了或者操作者已經加不上力了。

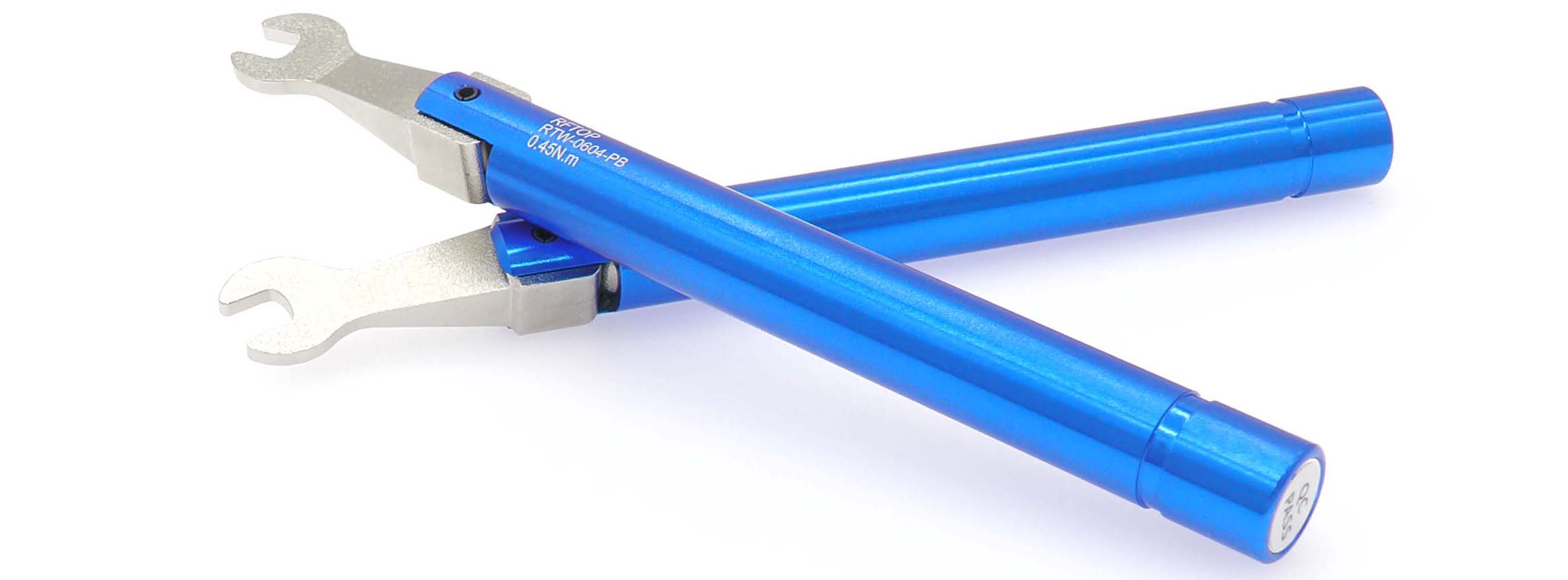

1.0mm折彎式力矩扳手

RFTOP迷你版力矩扳手和轉接器套裝

力矩扳手選型注意事項

力矩扳手作為射頻連接器精密測試和連接的必要工具，可以有效地防止射頻連接器虛連，避免使用固定扳手時力矩過大而損壞連接器。不僅不同規格的連接器需要使用不同的力矩扳手，甚至同類型但不同材質的連接器也需要使用不同扭力值的力矩扳手。例如，SMA不銹鋼材質連接器推薦使用扭矩值為0.9N.M的力矩扳手，而SMA黃銅材質連接器推薦使用扭矩值為0.45N.M的力矩扳手。關于不同類型接頭的推薦扭矩值，可以參考以下表格。

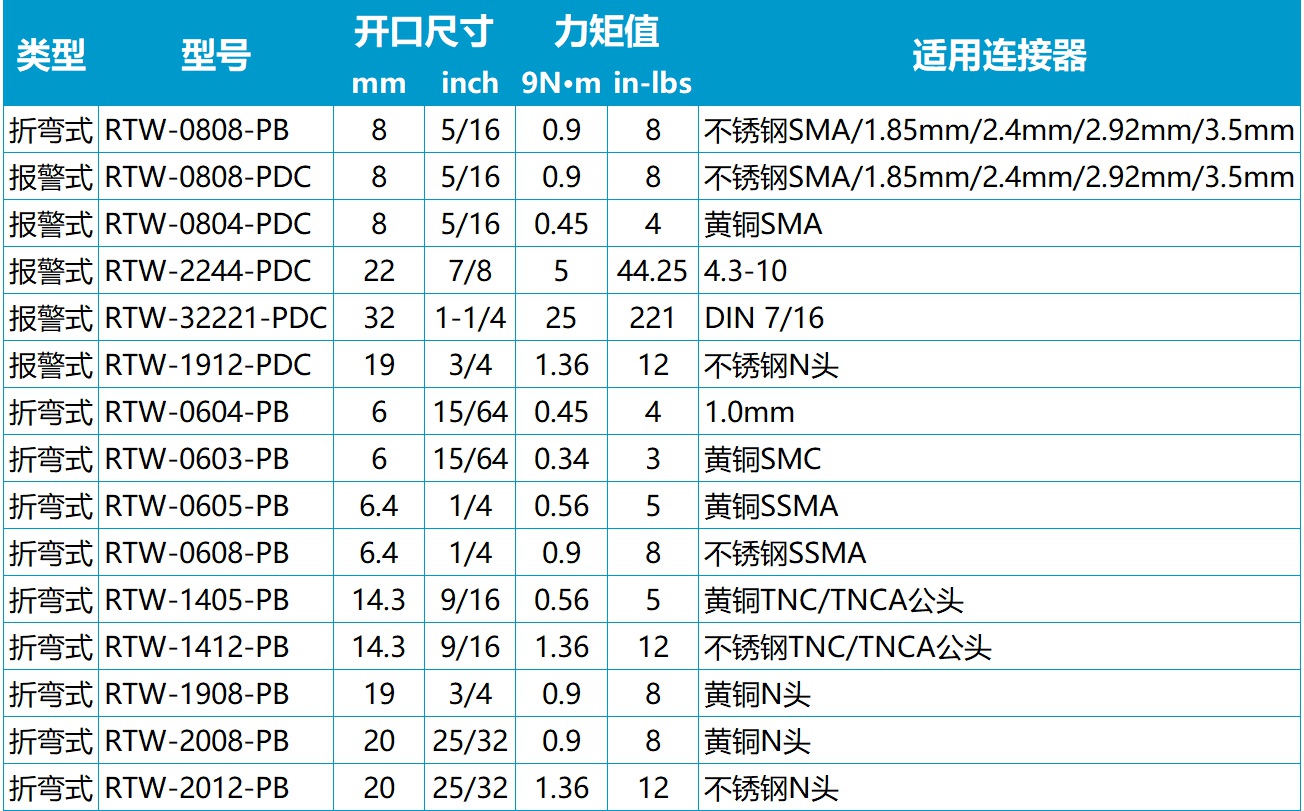

各種RF連接器對應扭力值參考表：

您也可以聯系我們的銷售工程師索取PDF版的《2022版力矩扳手選型指南》和產品資料，同時支持定制特殊應用的產品。如需了解更多信息，敬請訪問：https://product.rftop.com/Wrench.html
