近日，浙江星曜半導體有限公司正式發布基于TF-SAW工藝的高性能Band 25+66四工器、n41 TRx、Band 20+28 Dual-Rx濾波器芯片，采用了星曜公司全新一代的增強版TF-SAW技術，在產品性能和穩定性上又邁上一個新臺階，三款產品總體性能全面達到國際一流水準，展現了星曜半導體在TF-SAW自主工藝上的全面產品布局。星曜半導體堅持走高端產品自主研發路線，不斷增強核心領域技術水平，在TF-SAW高性能濾波器研發及其產業化技術方面具備持續領先的水平，目前已經可以全面、穩定、大量地提供性能國際一流的全套濾波產品，囊括了四工器、雙工器、TRx濾波器、Dual-Rx濾波器等各類芯片。

Part 1. 新一代 TF-SAW高性能Band 25+66四工器

本次星曜半導體正式推出基于新一代TF-SAW工藝的Band 25+66四工器，將原有版本全面迭代升級。該款四工器的面世，將為無線通信領域帶來新的技術突破和創新。這不僅僅是技術上的革新，更是提升用戶體驗的重要一環。它的高性能和可靠性，將為客戶提供更好的用戶體驗和更高的性能水平。本次同時發布了兩種通用封裝尺寸：標準化尺寸2.5mm x 2.0mm和小型化尺寸2.0mm x 1.6mm，這也將為各類無線通信系統的應用需求提供更佳解決方案。

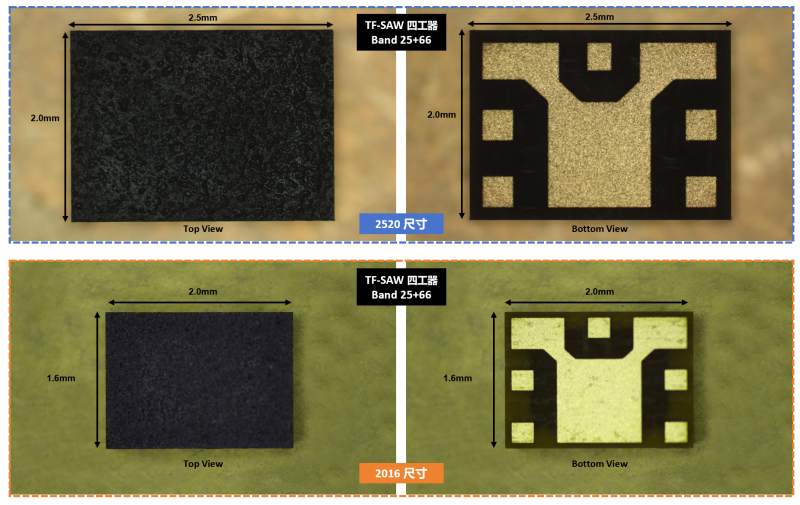

Fig.1. 星曜半導體Band 25+66四工器產品實拍圖（上：2520尺寸，下：2016尺寸）

本次發布的Band 25+66四工器芯片采用了星曜半導體自主研發的新一代增強版TF-SAW技術，依托自身強大的研發設計團隊，完成Band 25+66四工器小型化突破，并實現了低插損、高隔離度、高帶外抑制、高功率耐受的器件性能目標，能兼容常用的多種下行載波聚合的需求。Band 25Tx插損小于2.0dBint、Rx插損小于2.4dBint，Band 66Tx插損小于1.7dBint，Rx插損小于1.7dBint，Band 25、Band 66各自的發射/接收間隔離度均超過55dBint，Band 25與Band 66的交叉隔離也均超過55dBint。各項指標均能夠達到國際一流的設計水準，器件大小更達到目前世界最小的尺寸2.0mm x 1.6mm的領先水準。同時，優異的溫漂系數（~-10ppm/℃）使得該器件在高低溫下的表現非常穩定，更能契合大客戶的復雜使用環境。

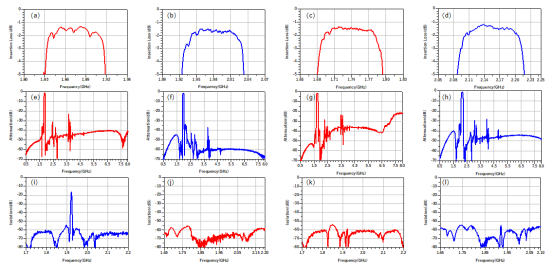

Fig.2. 星曜半導體TF-SAWBand25+66四工器測試性能

（a）Band 25 Tx Insertion Loss；（b）Band 25 Rx Insertion Loss；(c) Band 66 Tx Insertion Loss; (d) Band 66 Rx Insertion Loss; (e) Band 25 Tx Attenuation, wideband;  (f) Band 25 Rx Attenuation, wideband; (g) Band 66 Tx Attenuation, wideband; (h) Band 66 Rx Attenuation, wideband; (i) Band 25 TRx Isolation; (i) Band 66 TRx Isolation; (k) Band 25 Tx to Band 66 Rx Isolation; (l) Band 66 Tx to Band 25 Rx Isolation

Part 2. 新一代 TF-SAW高性能 n41 EN-DC TRx 濾波器

星曜半導體本次發布的n41濾波器芯片，延續了上一代尺寸小、帶外抑制高等優點。封裝尺寸為1.1mm x 0.9mm，工作頻率為2496 ~ 2690MHz。產品采用TF-SAW技術路線和星曜公司自研的EDA開發軟件平臺及眾多特有的專利技術，本次發布的新一代芯片產品可達到PC2功率等級，支持HPUE，支持5G手機NSA應用，抗靜電能力及防潮等級也達到國際一流。

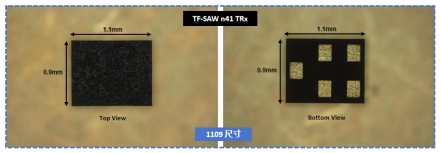

Fig.3. 星曜半導體TF-SAW n41 TRx濾波器實拍圖

本次發布的n41 TRx濾波器具有優秀的頻帶選擇性，帶內插損、帶外抑制表現優異。全頻段通帶典型插損可達到2.2dB，在國內Band 41(2515 ~ 2675MHz) 通帶典型插損可達到1.5dB，對近端Wi-Fi高信道的抑制大于20dBint，對1710~2170MHz頻段的抑制大于32dB，可支持Band 3、Band 25與n41的EN-DC功能。

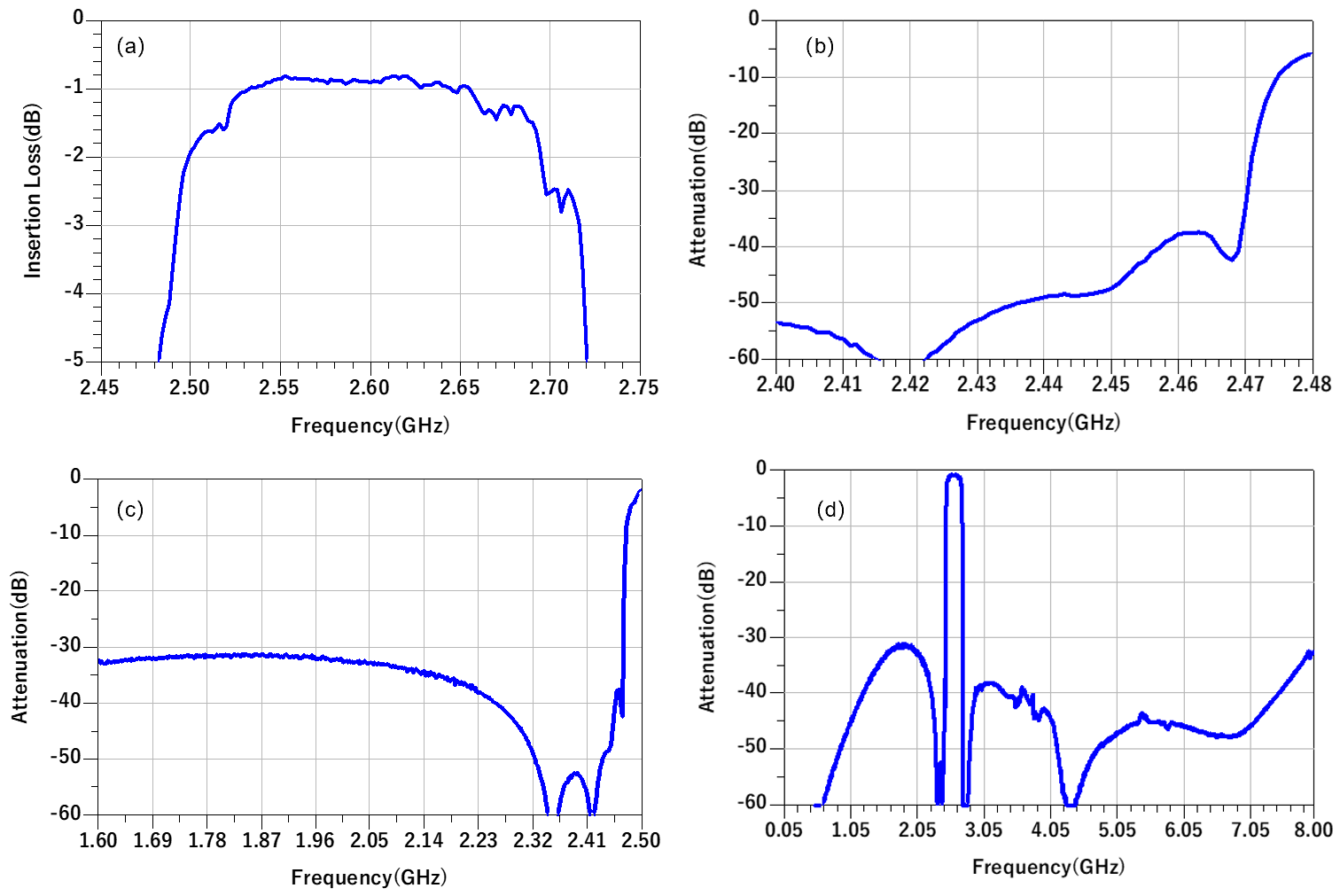

Fig.4. 星曜半導體TF-SAWn41濾波器測試性能TRx Passband；（b）Wi-Fi Attenuation;（c）TRx Narrowband Attenuation；(d) TRxWideband Attenuation

Part 3. TF-SAW高性能Band 20+28FDual-Rx濾波器

星曜半導體本次發布的Band 20+28F Dual-Rx濾波器芯片，封裝尺寸為1.4mm x 1.1mm，采用了星曜半導體自主研發的新一代增強版TF-SAW技術，可應用于Band 20接收工作頻率（791 ~ 821MHz），及Band 28F接收工作頻率（758 ~ 803MHz）。

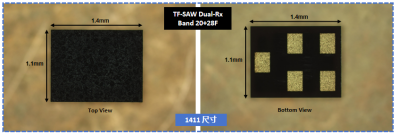

Fig.5. 星曜半導體TF-SAW Band 20+28F Dual-Rx濾波器實拍圖

高Q值的TF-SAW濾波器能夠滿足帶外陡降的高要求。與此同時，高Q值也帶來了更好的無源性能，帶內插損、帶外抑制表現優異，Band 20 Rx通帶插損典型值小于1.9dB, Band 28F Rx通帶插損典型值小于1.7dB，對Band 20 Tx頻段抑制大于41dB，對Band 28F Tx頻段抑制大于42dB，綜合性能已經達到國際一流水準，超越美日頂尖濾波器或射頻公司同款產品性能。

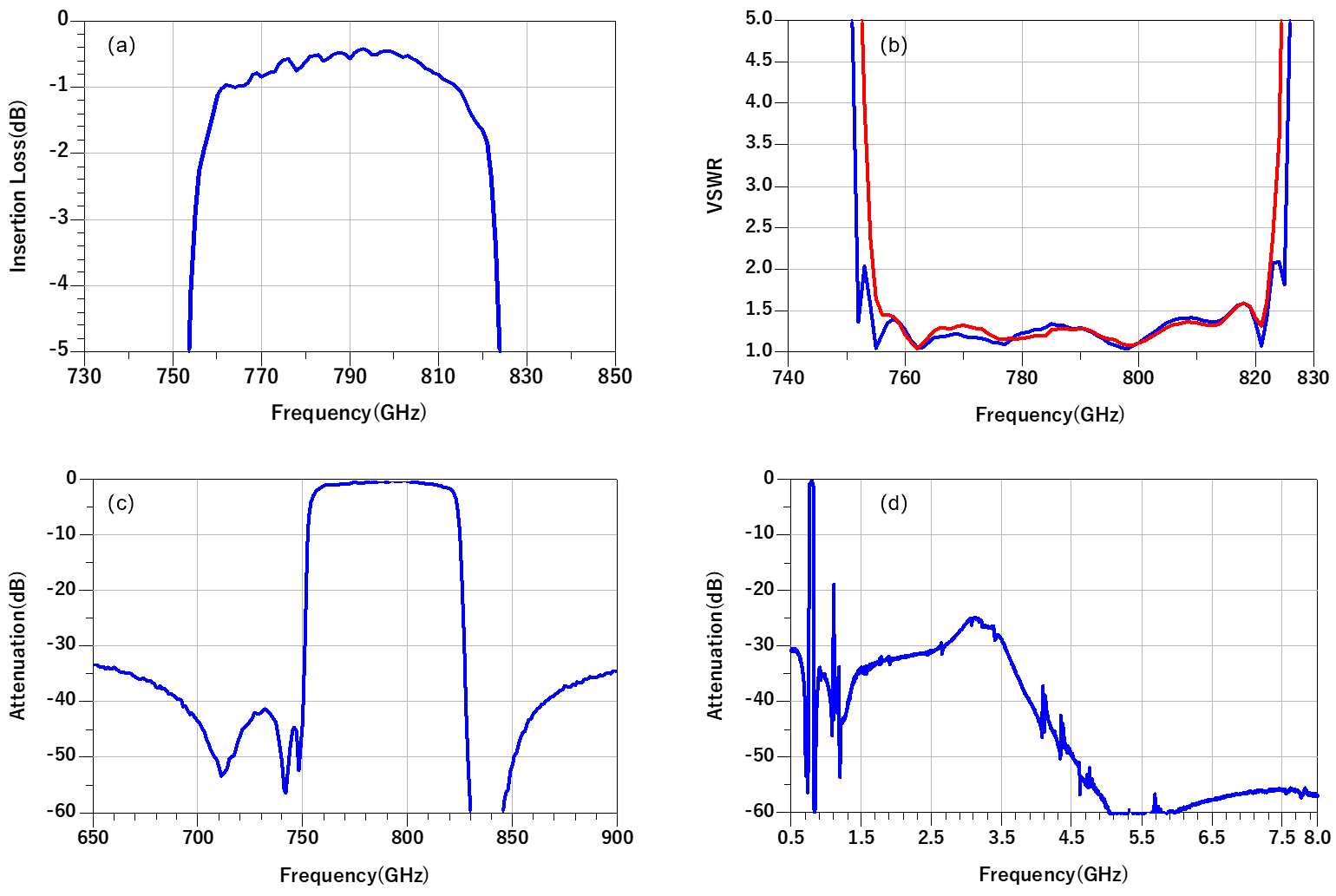

Fig.6. 星曜半導體TF-SAWBand 20+28F Dual-Rx濾波器測試性能Insertion Loss；（b）VSWR；(c) Narrowband Attenuation; (d) Wideband Attenuation

TF-SAW濾波器這類高階射頻器件作為星曜企業的“殺手級”產品，經過3年的產品密集開發，星曜公司已自主研發完成TF-SAW全頻段系列濾波器，一系列的重點頻段雙工器、濾波器已完成大批量量產的高質量交付，TF-SAW產品總體出貨量已經達到國內最高。星曜針對TF-SAW特色工藝，已和襯底廠商簽署長期供貨協議并達成深度合作，定制化開發各類襯底材料，產品應用覆蓋范圍從600MHz到2.7GHz, 能夠全面適應通信頻段的全方位要求，未來將繼續推出更多不同頻段、不同應用場景的TF-SAW濾波器產品。本次發布的多款產品不僅僅是技術上的創新，也是星曜對客戶需求的回應，體現了星曜半導體在射頻前端濾波領域的技術儲備和創新能力。同時，星曜半導體也將繼續持續專注于技術創新和升級，為客戶提供更好的服務和更先進的產品，與產業上下游伙伴共同推動無線通信技術的進步和發展。

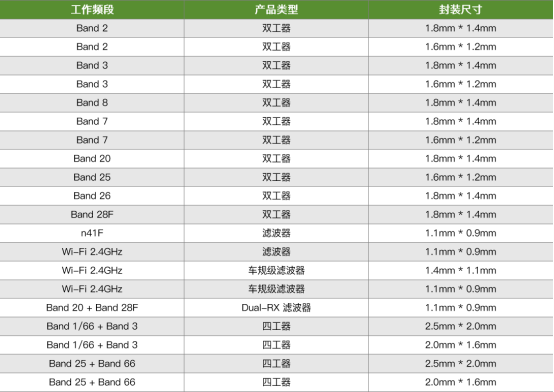

Fig.7. 星曜半導體TF-SAW量產產品列表
