可扭軟波導是在保持波導基本傳輸特性的同時，又具備了高柔韌性和可扭轉性的波導結構。與傳統的硬波導相比，它可以在一定范圍內彎曲、扭轉而不會對波導內的電磁波傳輸產生嚴重影響。例如基站內部設備布局緊湊，空間有限，且需要經常進行設備的升級、維護和調整，可扭軟波導可以方便地適應這種復雜的環境，實現高效的信號傳輸。在一些車載、艦載或機載雷達中，雷達設備在運行過程中可能會受到振動、搖晃，可扭軟波導也能靈活地適應設備的各種姿態變化。

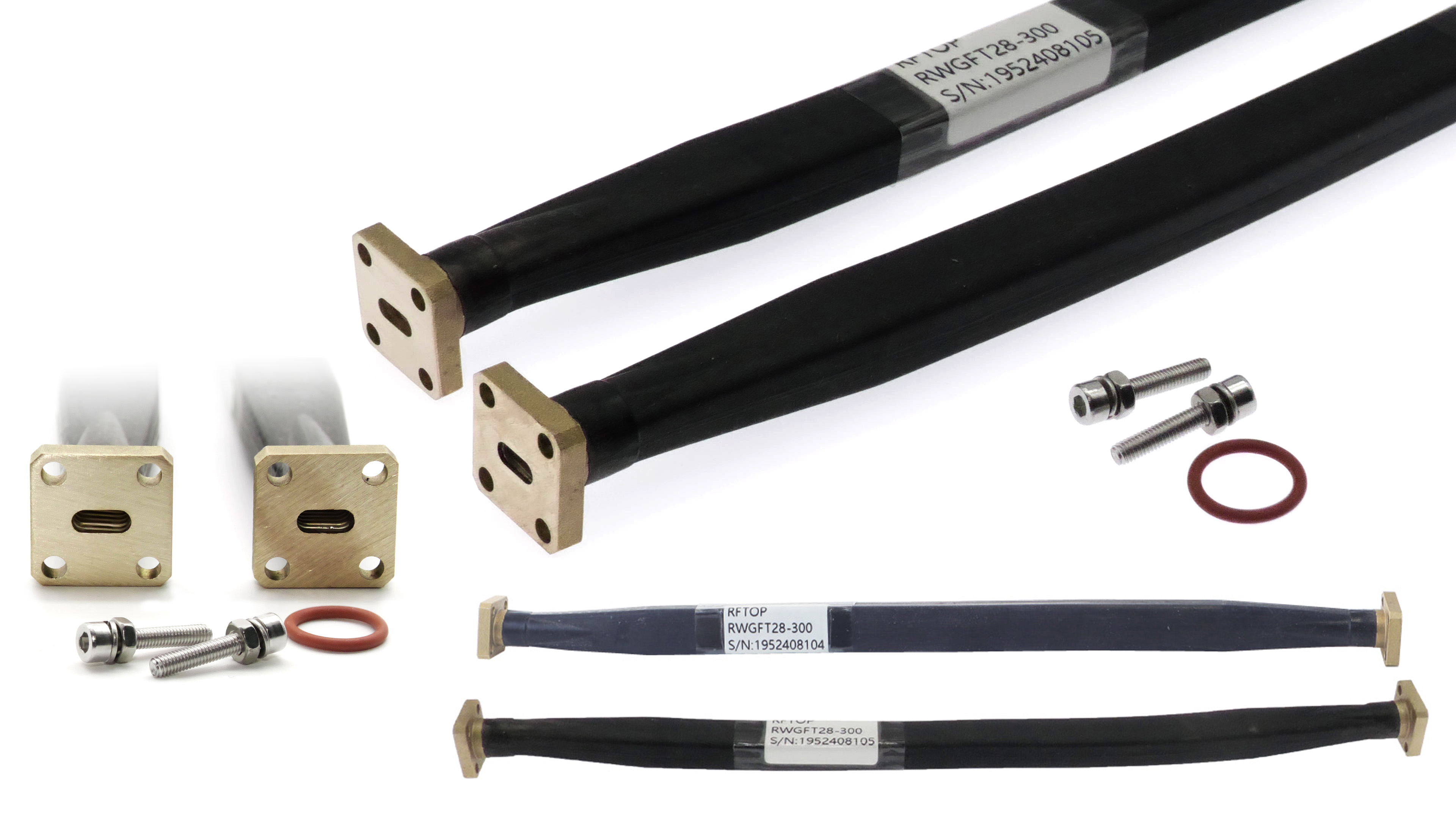

（圖片來源：rftop.cn頻優微波）

RFTOP WR28 300mm可扭軟波導實測對比

近日高品質微波毫米波器件供應商RFTOP®（頻優微波）采用國內外三款矢量網絡分析儀，對WR28 300mm可扭軟波導RWGFT28-300進行實測對比。此次被測可扭軟波導的測試頻段為26.5GHz-40GHz，產品規格書損耗值的標稱值范圍為≤0.9800dB，駐波比的標稱值范圍為≤1.300。

經創遠信科 T5260A-2KA、是德科技 Keysight N5225B、是德科技 Keysight N5230A三臺矢網測試對比，結果如圖所示：

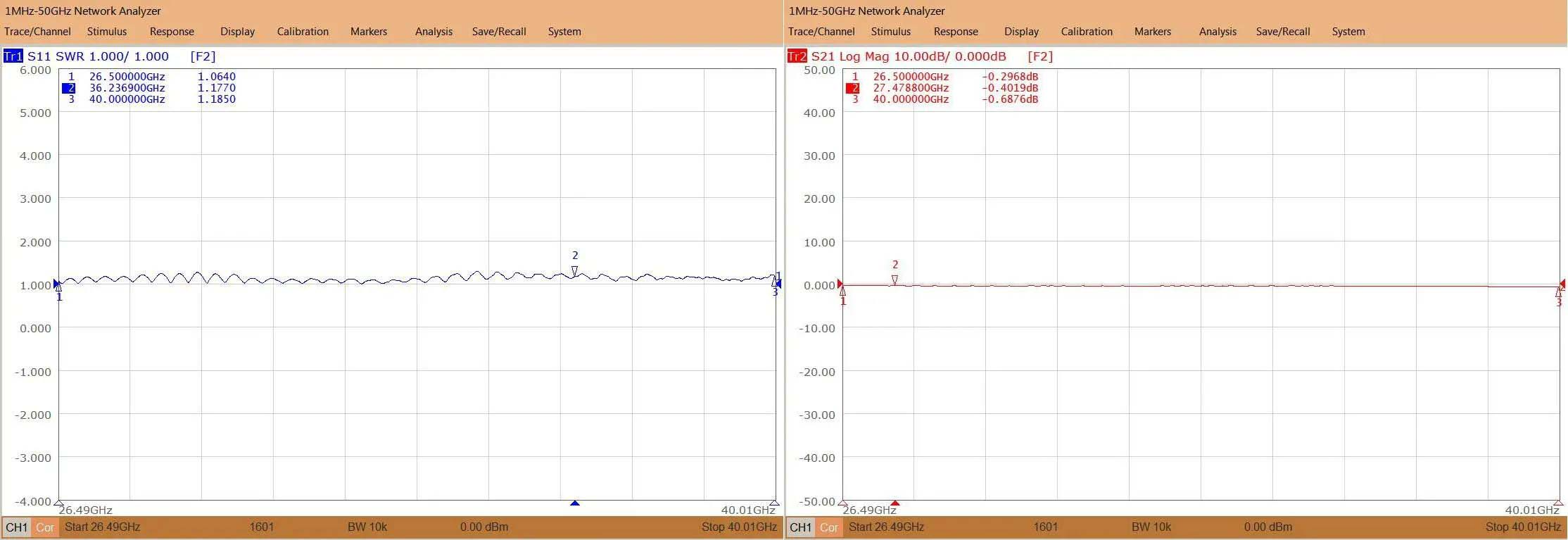

創遠信科 T5260A-2KA測試結果

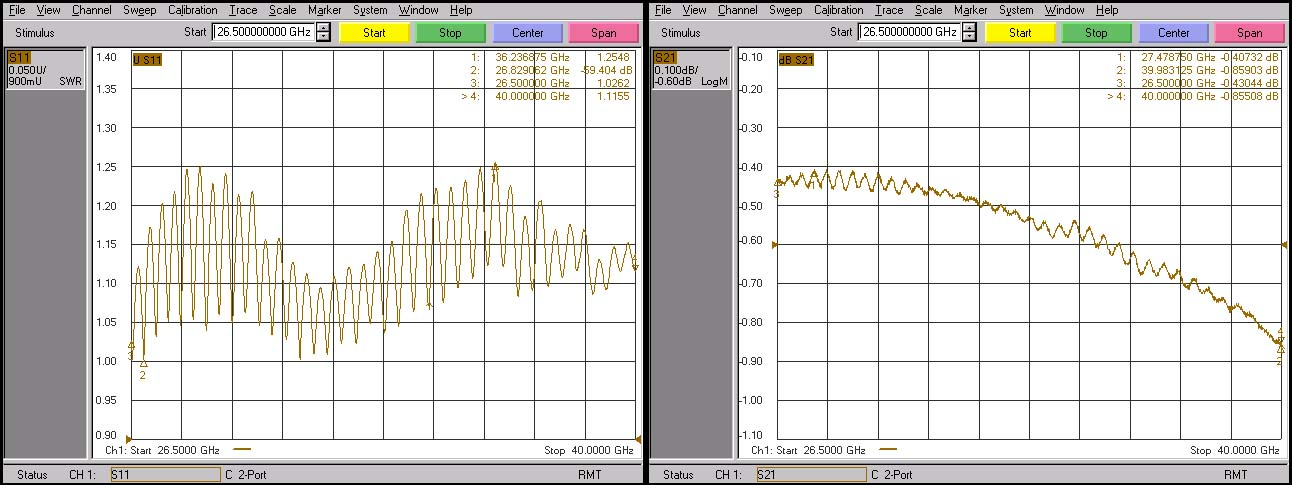

是德科技 Keysight N5225B測試結果

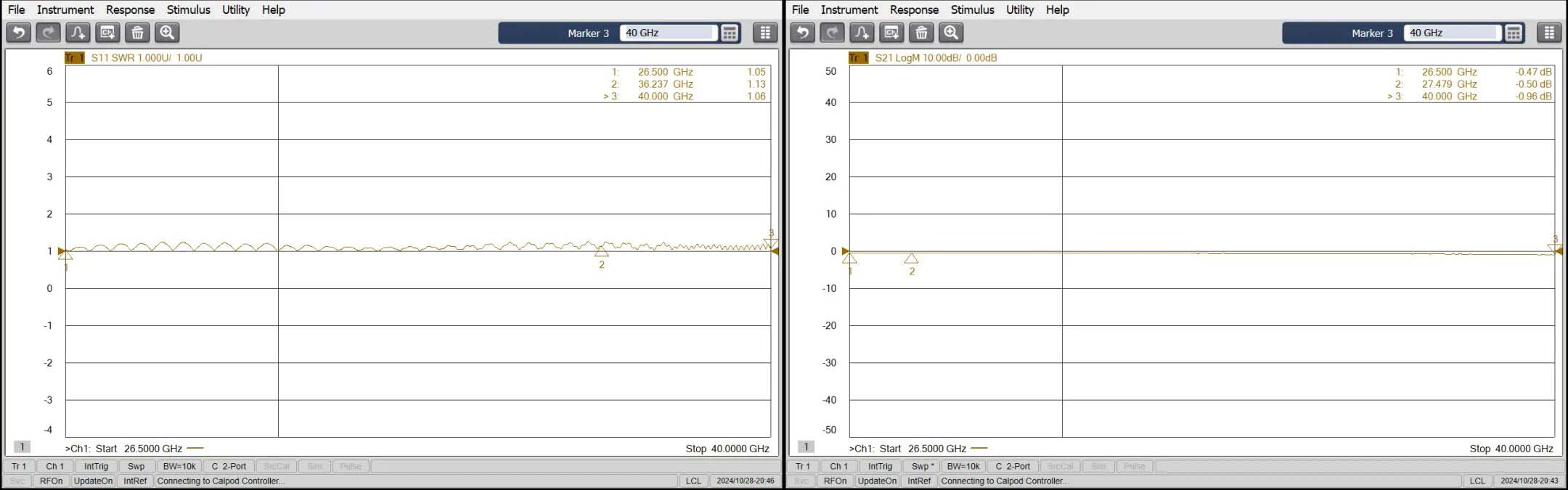

是德科技 Keysight N5230A測試結果

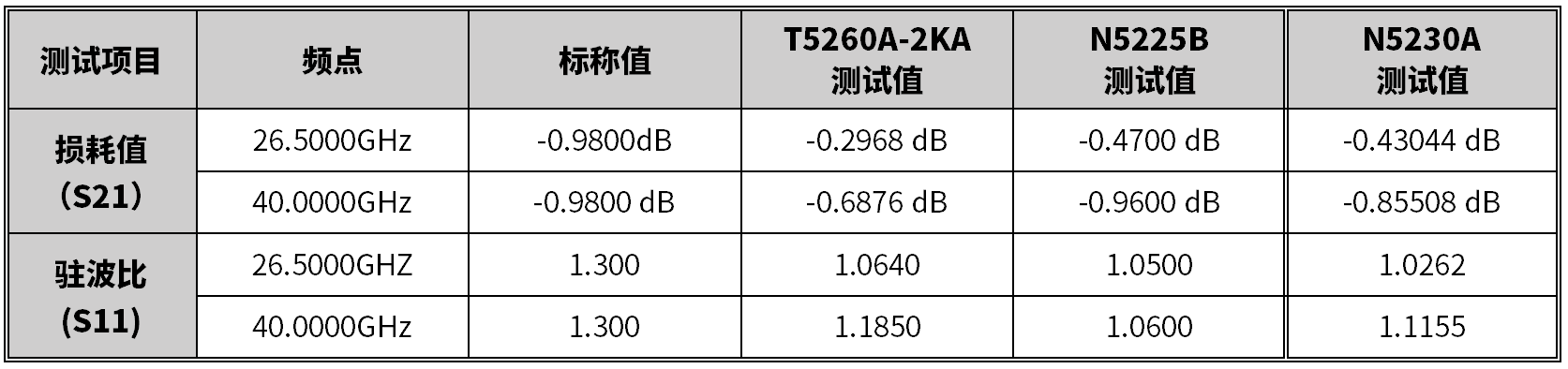

RWGFT28-300測試數據對比一覽表

經國內外三臺矢網對比測試，該可扭軟波導的指標均符合要求。

特別說明：測試的數據僅供參考，Keysight兩臺網分測試并非使用同一套校準件。

該系列產品已在RFbuy®射頻商城（rfbuy.com）上架在線銷售。商城所有產品無最小起訂量要求，均可一件起拍，現貨產品可當天發貨，支持定制。

RFTOP WR28 300mm可扭軟波導：https://www.rfbuy.com/Product/Detail/2521

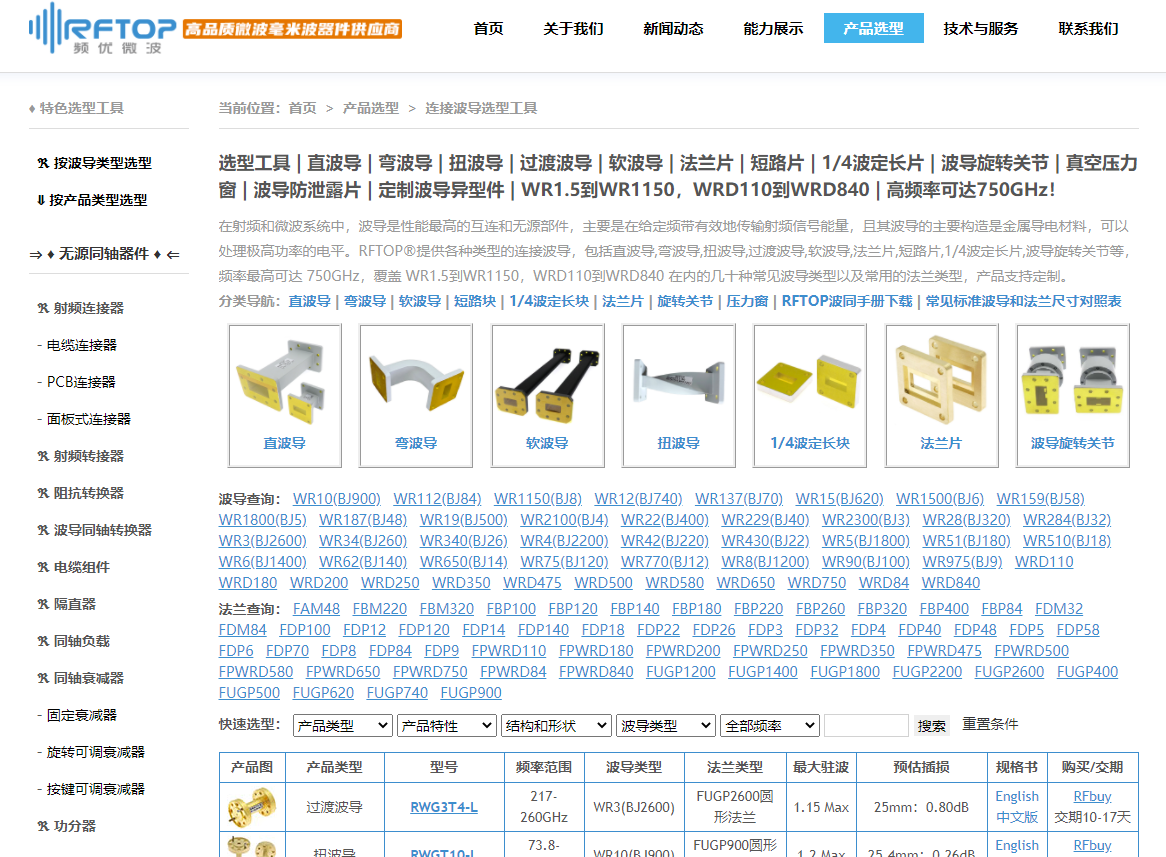

RFTOP推出自研的高效選型工具，可根據產品類型（包括直波導,彎波導,扭波導,過渡波導,軟波導,法蘭片,短路片,1/4波定長片,波導旋轉關節等）、產品結構、波導類型、頻率等特點快速選型，并查詢駐波、損耗等電性能指標，提供一對一PDF規格書在線下載，查詢現貨庫存及預計交期等服務。

RFTOP 連接波導選型工具：https://product.rftop.com/RWG.html

歡迎聯系我們的銷售工程師索取更多產品資料和信息，同時支持定制特殊應用的產品。
