清明小長假結束了，大家是否調整好狀態準備工作了呢？本期內容以WIFI2.4G為例，教大家如何規劃天線的空間。

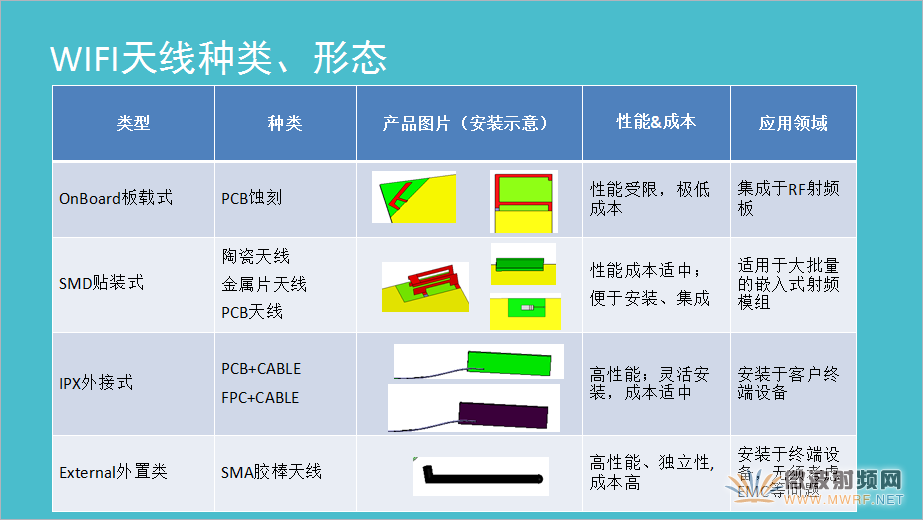

隨著市場競爭的加劇，硬件設備正以集成化的方向發展。天線也由外置進化內置再進化到嵌入式，我們先來介紹這類應用的天線種類：

⑴ On Board板載式:采用PCB蝕刻一體成型，性能受限，極低成本，應用于藍牙、WIFI模組集成；

⑵ SMT貼裝式:材質有陶瓷、金屬片、PCB,性能成本適中，適用于大批量的嵌入式射頻模組；

⑶ IPX外接式：使用PCB或FPC+Cable的組合，性能優秀，成本適中，廣泛應用于OTT、終端設備；

⑷ External外置類：塑膠棒狀天線，高性能，獨立性,成本高，應用于終端設備，無須考慮EMC等問題；

溫馨提示：由于圖片文件較大，請在WIFI環境下閱讀。

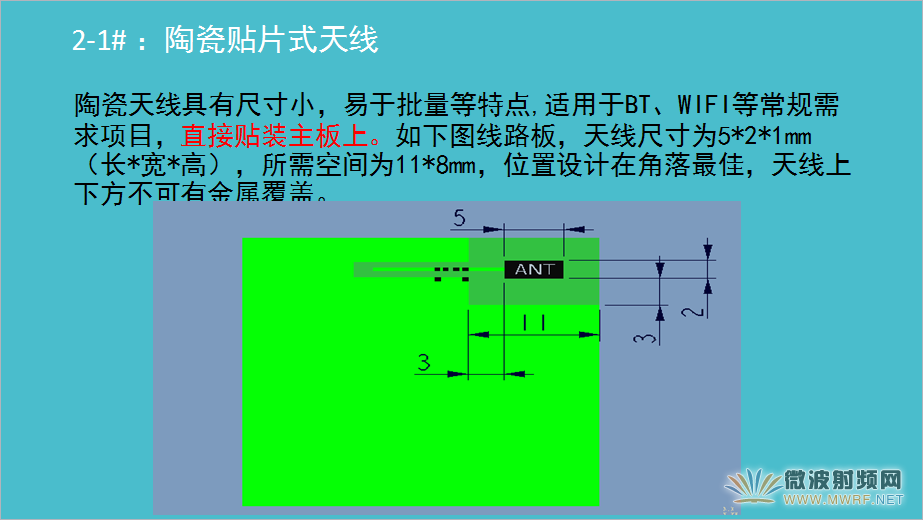

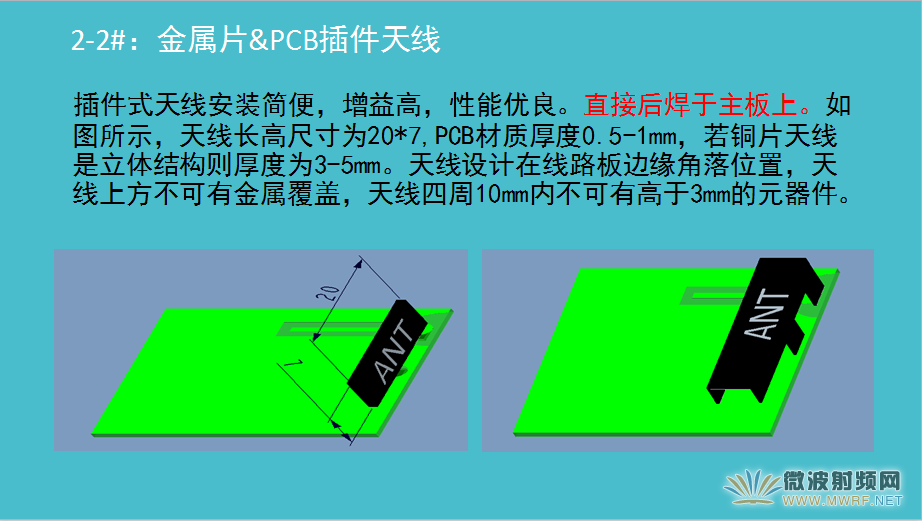

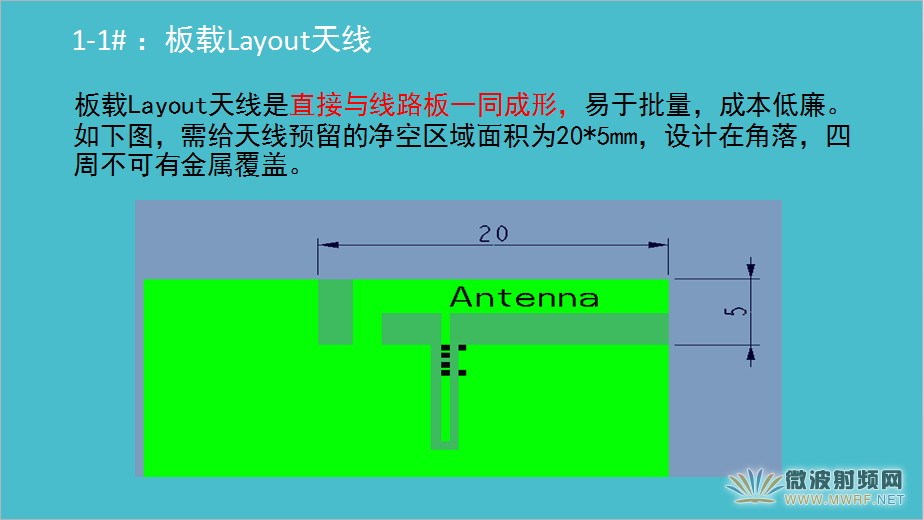

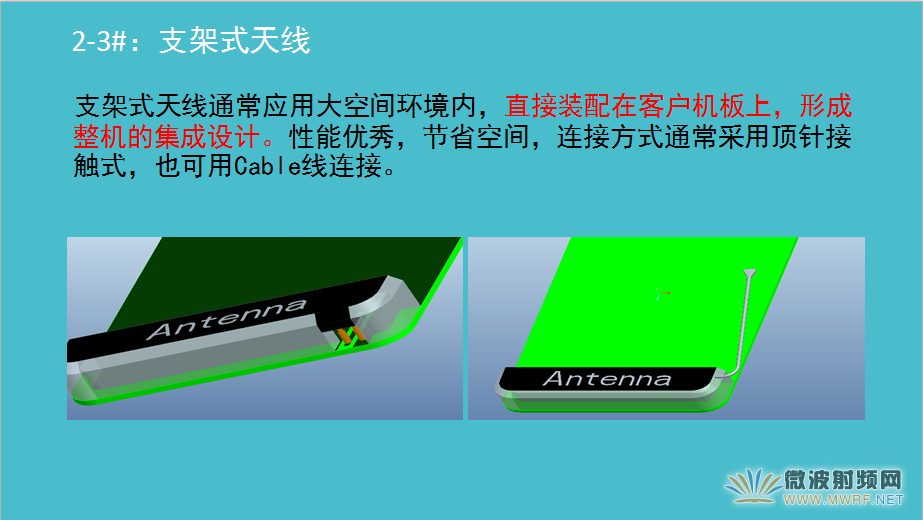

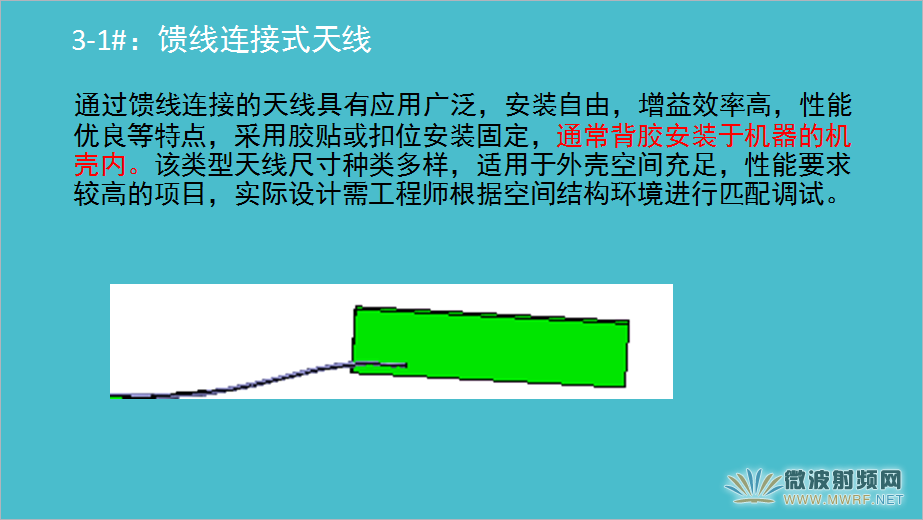

外置天線大家都很熟知了，我們直接看看三類內置天線需要的空間：

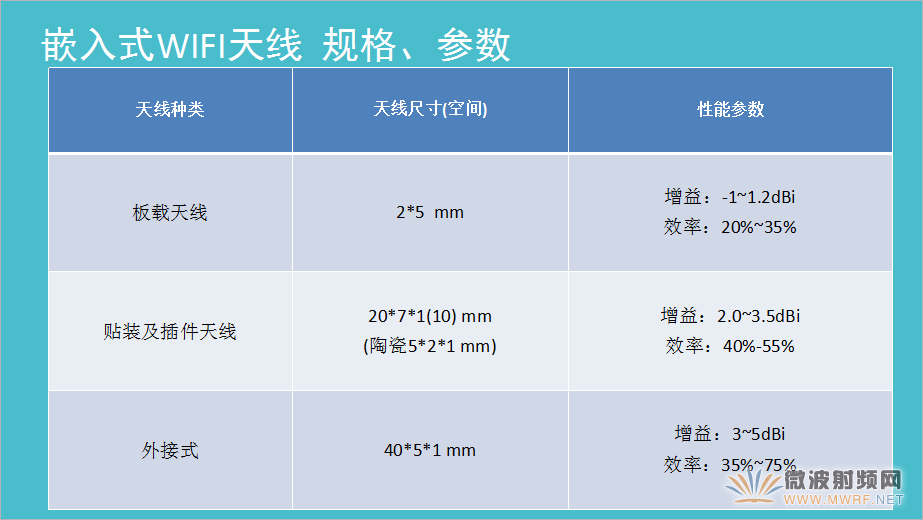

再來總結一下空間要求和性能指標：

以上就是WIFI2.4G的天線設計參考啦！如果大家有什么疑問可以通過下方的聯系方式找我們咨詢，下期再見！
