1、WLAN網絡優化行業背景
隨著技術的不斷進步，WLAN做為通信運營商3G寬帶戰略的重要組成部分在近幾年得到了飛速的發展，越來越多的企業和個人用戶使用無線局域網絡WLAN(Wireless Local Area Networks)，人們對無線網絡的迫切需求也隨之加劇，已然掀起了一股無線城市建設的“狂潮”。
通信市場競爭日趨激烈，WLAN網絡儼然成為客戶資源搶奪的重要“戰場”，WLAN網絡的優化則毫無疑問成為通信運營商的工作重點。如何建設一張穩定、安全、支持無縫漫游的網絡亦成為運維的基本要求，也會成為用戶對運營商技術實力和服務能力考察的標尺，直接影響運營商的品牌價值。
2、WLAN網絡優化市場需求
傳統的WLAN網絡優化多由測試人員手工完成測試，手工測試不僅效率低，測試的內容也不夠全面準確，往往還無法記錄數據，無法完成后續的分析工作，網絡優化經驗也不能有效累積。目前市面上也有國外進口的WLAN測試儀表，但動輒十幾萬的昂貴價格，也無法滿足國內運營商大規模實際測試的要求。
面對此形勢，烽火科技的研發團隊結合本公司十幾年的無線網優經驗，開發出一款自主知識產權、國內領先并達到國際水平的WLAN無線測試儀，成為WLAN無線網優的“利器”。
3、烽火科技WLAN網優產品介紹
圖 1 AirWisdom_WLAN網優產品介紹
AirWisdom_WLAN無線網絡測試儀是烽火科技針對WLAN網絡的無線網絡優化智能型分析診斷系統，用于對WLAN網絡進行測試、分析和評估，并自動生成診斷報告，提出優化建議。
該系統能夠向用戶提供豐富的802.11 a/b/g/n無線參數，包括信號強度覆蓋參數，同頻干擾及鄰頻干擾參數，管理幀、控制幀、數據幀及各種無線幀傳輸速率的統計參數等；系統能基于以上各類統計參數，并通過實時進行各種數據業務測試，獲取網絡的數據業務參數指標，分析WLAN網絡質量問題。

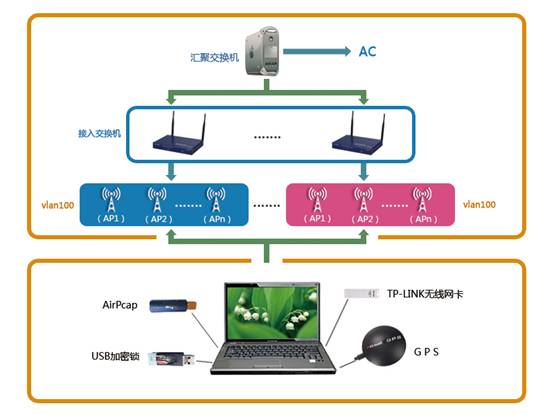

4、WLAN無線測試儀應用場景
Airwisdom_Wlan測試軟件通過AirPcap捕獲并分析802.11 a/b/g/n的控制幀、管理幀和數據幀，從而得到WLAN網絡業務和網絡運行質量的各類參數。
主要測試指標有：信號強度，噪聲，信噪比，載干比，支持速率，MAC地址，認證及加密方式，Beacon幀間隔，Preamble長度類型，PCF/DCF，SSID，占用信道等
業務測試類型：WEB認證、DHCP、PING，F(xiàn)TP下載/上傳，Web頁面瀏覽，EMAIL、TraceR，Whois，流媒體測試等。
5、WLAN無線測試儀特點
該無線測試儀能夠采集、分析WLAN無線網絡空中接口參數和信令，可以為WLAN的評估和維護提供重要依據和指導。本產品具備如下特點：
1. 全自動、全業務測試，提高測試規范程度、節約人力物力成本。
2. 多層次數據采集，多角度分析，可發現、分析問題。
3. 豐富的GIS顯示功能，簡捷直觀的顯示無線參數、業務參數、業務事件。
4. 全自動生成業務參數、無線參數報表。
5. 智能專家系統，將豐富經驗融入測試工具，提高優化效率。
6. 室外GPS自動打點測試
7. 網絡安全與性能弱點的自動分析與告警
6、WLAN無線測試儀功能介紹
AirWisdom_Wlan無線測試分析系統針對終端用戶的實際體驗，基于不同業務的測試特點提供了詳細的分析和統計功能，下面簡單介紹主要功能：

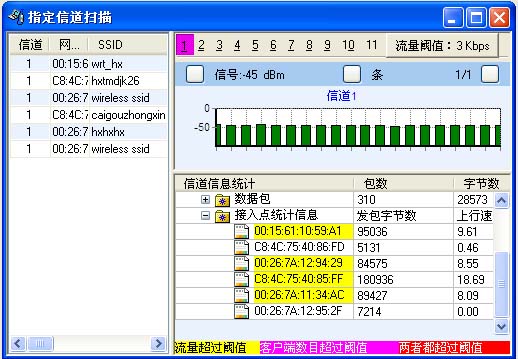

無線性能測試功能
支持設備被動狀態下掃描802.11a/b/g/n所有信道，也可選擇信道進行掃描。統計匯總AP、STA、AdHoc等設備的數量，統計網絡中SSID網絡數量，能提供信道的信號強度、噪聲、信噪比、干擾參數指標等信息。

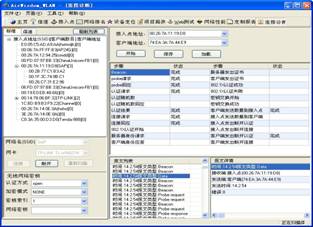

連接診斷
連接診斷功能實時分析顯示接入點同客戶端之間連接步驟的完成狀況，為分析網絡接入問題提供支持。

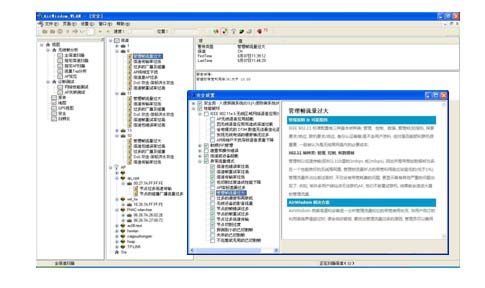

網絡安全與性能弱點
在無線幀測試過程中，可以提供區域內AP和客戶端產生的網絡安全及性能問題，比如DoS攻擊、安全滲透、非法AP和站點等問題。
數據業務測試
儀表能夠通過在區域內模擬終端用戶，進行相應的PING測試，F(xiàn)TP測試，HTTP頁面瀏覽測試，流媒體測試、WEB認證測試等數據業務測試。
自動測試計劃
可配置任意多個測試項目為一個測試計劃，測試計劃自動執行，其間不需要人為干預。測試計劃可保存為配置文件。

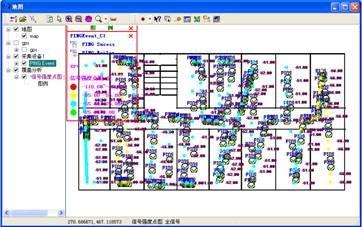

地圖功能
地圖可以顯示信道、指定的AP、指定網絡的信號強度、噪聲、干擾強度、丟包率等點圖，并通過圖例和不同顏色顯示在地圖上，用戶通過點圖可以很直觀的發現某個區域存在弱覆蓋、丟包率過高、同頻干擾、鄰頻干擾等網絡問題。
室外GPS自動打點功能
可以顯示GPS軌跡圖上的信號強度，載干比等參數覆蓋點圖及效果圖。
報表功能
根據業務測試種類和統計分析結果，系統自動生成業務詳情報表、定制報表、無線參數分析統計報表、安全性能類報表等四大類。
導入回放功能
后臺導入自動記錄文件后可以回放，生成報表，地圖也可以重新生成各種覆蓋點圖。
7、WLAN無線測試儀應用案例
信道錯誤率過高
問題發現：通過實時流量的統計分析，我們發現在信道6，AP數量10個，目前某AP接入終端數為16，對某些終端的服務質量急劇降低,導致錯誤包過大。
建議：在一個信道內接入的AP數不要太多，減少AP間的相互干擾，影響用戶感受。
信道內AP超載
問題發現：通過系統告警信息以及實時流量的分析，我們發現目前有8個AP在信道1里作業,已超過一個信道可以允許的數量(臨界值: 4)。
建議：建議用戶把這些AP分散到不同的信道當中去，這些信道之間彼此沒有重疊如Channel 1，6，11。
節點過多低速傳輸
問題發現：通過實時無線數據包協議分析，我們發現目前某AP存在過多的低速數據包。
建議：適當調整信道質量，改善功率參數，提高無線覆蓋質量。
