高功率微波衰減器的最基本原理就是將微波功率通過衰減吸波材料轉化為熱量，因此熱傳導結構和散熱冷卻系統的研究設計就尤為重要，直接關系整個衰減器系統的正常工作。液體衰減材料的衰減特性有一定的溫度特性，即衰減量會隨著液體衰減材料溫度變化而改變，但是同時又要保證不會因為溫度過高而使其沸騰。因此溫控系統的設計關乎衰減器研制的成敗。
本文將基礎傳熱學、換熱器設計、嵌入式系統充分的融為一體，實現了控制溫度的目的。
1 溫控體系結構

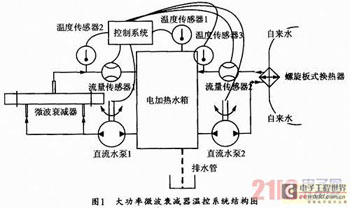

圖1所示為溫控系統結構圖，溫控系統主要由傳感器、電加熱水箱、螺旋板式換熱器和嵌入式控制系統組成。系統的末端連接換熱器，使衰減液耗散其吸收高功率后而產生的熱量，從而保證了衰減液的溫度不會持續增高。
2 換熱器的選型與計算
2．1 換熱器種類的選擇
通過多年實踐證明，螺旋板式換熱器是一種高效換熱設備。它由兩張鋼板卷制而成，形成了兩個均勻的螺旋通道，兩種傳熱截止可進行全逆流流動，適用小溫差傳熱，在殼體上的接管是切向結構，局部阻力小，螺旋通道的曲率是均勻的，流體在設備內流動沒有大的換向，總的阻力小，所以可以通過增加流速的方式增加換熱量。由于微波衰減液的工作溫度只有60℃，而作為冷卻水的自來水最低也只有20℃，溫差很小。所以結合高功率微波衰減器的實際情況，采用這種換熱方式是高效適宜的。

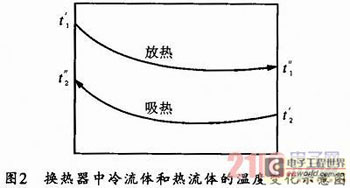

衰減液和自來水分別作為熱流體和冷流體在螺旋板式換熱器中進行充分換熱。換熱器內部兩種介質溫度的變化如圖2所示。
換熱器的面積需要根據下面的換熱方程進行計算：
式中：Φ——熱交換；
k——換熱面上的平均傳熱系數；
A——傳熱面積；
△t——兩流體之間的平均溫差；
由式(1)可知，若要算出換熱面積，就必須先知道熱交換器的換熱量φ，平均溫差△t以及平均傳熱系數k的值。
3 溫控系統的硬件設計

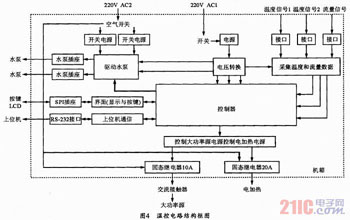

控制系統采集兩個溫度信號以及流量信號，采用PWM (脈寬調制)的方式調節水泵的轉速，從而達到調節衰減液流入衰減器以及螺旋板式換熱器的流量，這樣便控制了加熱及散熱的時間，進而達到了控制溫度的目的。同時，也將實時測量的溫度及流量數據顯示在液晶屏上，并存儲至鐵電存儲器中，這樣可以通過RS-232串口傳送給計算機，以便針對測量的數據再進行更深的分析和處理。并且，控制系統也對電加熱水箱的加熱功能進行控制，使整個系統可以預熱，達到了開機即可運行得要求，其電路框圖如圖4所示。
3．1 處理器單元
控制系統的中央處理器單元主要用來收集和處理從兩個溫度傳感器和流量傳感器傳來的數據，并且將其顯示在液晶屏上和存儲至鐵電存儲器中。同時，根據測得的數據實時發出控制信號，控制水泵的轉速和電加熱的時間。并且還具備RS-232串口通信的功能。
為了實現上述功能，設計中采用了PHILIPS公司的LPC2000系列的32位ARM處理器LPC2148作為嵌入式控制系統的處理器芯片。這款芯片支持實時仿真和跟蹤的ARM7TDMI-S CPU，標準JTAG調試接口，并帶有512KB的高速FLASH存儲器。超小LQFP64封裝，雙UART和SPI接口，不僅可以實現與上位機的RS-232通信，同時也支持了與液晶屏和鐵電存儲器的SPI通信。擁有45個高速GPIO，其中包括2個10位ADC，7個PWM功能引腳。十分適用于本系統的設計需求。
3．2 傳感器單元
溫度信號是由鎧裝溫度傳感器測量，經過變送器轉換成4～20mA的電流信號，但LPC2148這款芯片的A／D功能所處理的信號為0～2．5V的電壓信號，所以需要讓電流信號經過一個電阻，即將溫度信號轉換成符合處理器A／D要求的信號，再經過隔離、濾波、再隔離的過程輸入給處理器進行處理。此處的隔離是采用4路集成的放大器芯片LMV324搭建的射隨器，而濾波則是用電阻電容最簡單的一階低通濾波器，因為此處只需要濾除一些低頻的雜波信號而已，所以設計的頻率值為35Hz。

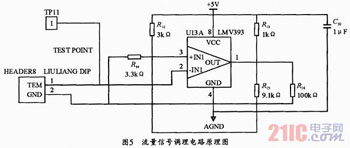

流量信號是由流量傳感器測量后發出的一個方波信號，需要測量方波信號的頻率得到當前的流量數值。為了使信號的幅度穩定以便處理器可以更好的識別高低電平，所以對其進行了整波的處理，此處選擇了雙路集成的比較器芯片LMV393。為了使比較器電壓反轉更穩定，遲滯電壓為0．7V，基準電壓2．5V的反相比較器。其電路原理如圖5所示。
3．3 驅動單元
驅動電路的功能是通過驅動芯片驅動直流水泵，這樣才能使處理器發出的PWM信號控制水泵的轉速，達到控制流量的目的。同時，驅動單元上也集成了利用固態繼電器控制電加熱的功能。電加熱水箱的加熱方式是采用功率為1kW的電阻絲加熱，其工作電流比較大，所以才用了固態繼電器作為控制其開啟或關閉的器件。
直流水泵的工作電流比較大，所以驅動芯片選擇了Infineon公司的專用電機驅動芯片BTS7960S，最高的驅動電流可以達到43A，且其溝道電阻為16mΩ，靜態電流7μA。這款芯片不僅滿足水泵啟動時高達20～30A的啟動電流，很低的溝道電阻也有效降低了頻繁控制MOSFET管通斷造成通斷損耗發熱的問題。但是仍然在需要電路板上做一些散熱的處理，如在驅動芯片的下方鋪銅、打孔，起到散熱的作用。
4 結束語
本文針對液體式高功率微波衰減器對衰減液溫度的嚴格要求，不僅分析了換熱的方式以及換熱器的選型與結構計算，并且給出了嵌入式溫控系統的硬件設計方案，實現了衰減液溫度的精密控制。
