針對無線基礎設施的IF帶通濾波器切換網絡

2014-02-18 來源:微波射頻網 字號:
圖4顯示ADG904R開關選擇856656 SAW濾波器時電路評估PCB的測試結果。此響應與獨立響應相符較好,圖中同時包括了獨立響應以供參考。由于兩個串聯ADG904-R開關的損耗,濾波器的插入損耗提高1 dB。通帶內的紋波對于無線基礎設施應用很重要。在135.5 MHz到144.5 MHz的通帶內,從最小峰值到最大峰值,帶內紋波為0.47 dB,該水平完全符合數據手冊中的紋波規格(最大值0.8 dB)。在這種應用中,開關必須具有高關斷隔離才能最大程度地降低從一個濾波器通道到下一個濾波器通道的泄漏。如果開關的關斷隔離不佳,帶內插入損耗和濾波器的紋波就會提高。測試結果中并未發現這種現象。

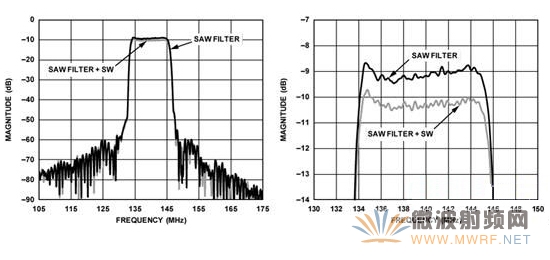

圖4. 140 MHz(中心頻率)、11.82 MHz(1 dB帶寬)、856656 SAW濾波器頻率響應,在評估板上測量,有開關和無開關兩種情況

圖5和圖6分別顯示856592和856684 SAW濾波器通道的測試結果。所示的結果包括兩個串聯ADG904-R開關的損耗,該損耗約為1.0 dB。兩個濾波器通道均顯示出良好且平坦的插入損耗,以及較高的帶外衰減水平。所示結果符合制造商數據手冊的容差范圍,并且清楚地表明ADG904-R開關沒有引入任何紋波、不匹配,或者以任何方式影響濾波器的平坦度。

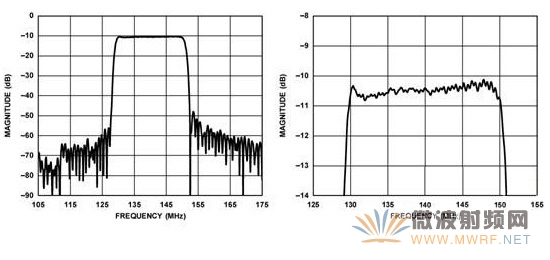

圖5. 140 MHz(中心頻率)、20.7 MHz(1 dB帶寬)、856592 SAW濾波器頻率響應,在評估板上測量,有開關

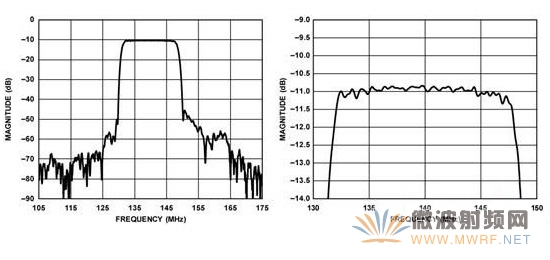

圖6. 140 MHz(中心頻率)、16.18 MHz(1 dB帶寬)、856684 SAW濾波器頻率響應,在評估板上測量,有開關

常見變化

該濾波器開關電路也可以使用ADG904 開關的吸收式版本。吸收式版本的RFx端口內置50 Ω并聯電阻,當開關處于關斷狀態時,它可提供良好的50 Ω匹配。在某些需要吸收關斷通道中的反射信號的應用中,這一點很重要。

該電路可以輕松縮放,以便包括更多或更少的濾波器通道。根據通道數量不同,ADG9xx系列的其它開關可能更好,并且可以提供更大的布局靈活性。ADG936是雙通道單刀雙擲開關,ADG918是單刀雙擲開關,ADG901是單刀單擲開關。所有這些開關都提供吸收式和反射式兩種配置。

電路評估與測試

本電路旨在通過SMA型連接器連接到矢量網絡分析儀(VNA)。電路上的SMA連接器是插口式。要在各濾波器通道之間切換,可以手動更改電路板上的跳線端子。注意,對于未使用的每個ADG904-R開關,都會有一個開關擲入。因此,選擇這些未使用的開關時,RF輸入和RF輸出端口會被隔離,即開關不連接到濾波器。

設備要求

矢量網絡分析儀Hewlett Packard 8753E和Hewlett Packard 85033D 3.5 mm校準套件,或同等設備
EVAL-CN0211-EB1Z電路評估板
電源(2.5V)
帶3.5 mm型連接器的同軸RF電纜

設置與測試

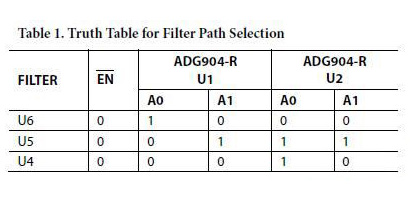

測試設置如圖7所示。VNA通過3.5 mm連接器型電纜連接到電路評估板。測試電路評估板之前,需要對VNA到電纜端部進行全面的雙端口校準。表1顯示了使能各濾波器通道的邏輯狀態。

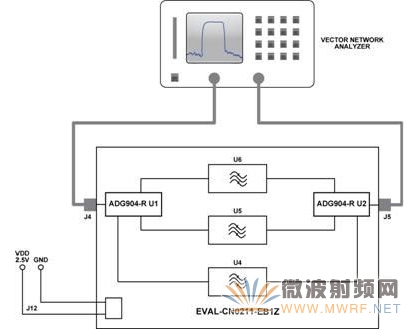

圖7. 測試設置功能框圖
