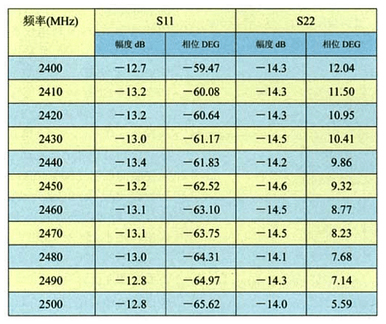

采用安立公司的Anritsu 37269C矢量網絡分析儀測量，在2.4GHz~ 2.5GHz頻段S參數數據見表1。

表1

回波損耗（RL）=-10log 10 [(反射功率)/(入射功率)](dB)

-S11即為功率放大器輸入端的回波損耗，-S22即為功率放大器輸出端的回波損耗。

發射功率放大增益測試

測試信源采用自行設計的ZigBee無線通信模塊，輸出為2.4G ISM頻段直接序列擴頻（DSSS）信號。

預先測出自制信源模塊輸出功率為：Pin=-9.2dBm。

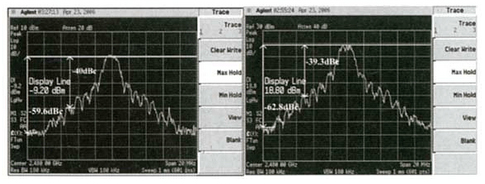

自制信源模塊輸出信號頻譜如圖7所示。

圖7、信號源輸出頻譜

測試結果如圖8所示。

圖8

圖9、相鄰信道功率與相同信道功率比

經過功率放大器后輸出功率為：P_OUT =18.8dBm，所以前向增益為:

G_F=P_out-P_in=18.8-(-9.2)=28dB

發射輸入信號最小功率門限的測試

雙向功放輸入端接Agilent E8257D( 250kHz～40GHz)PSG模擬信號發生器，輸出端接頻譜分析儀。測得最小功率門限為P _INMIN =-21.5dBm。

接收信號放大增益測試

測試結果數據見表2。

表2、接收信號放大增益測試數據

相鄰信道功率比（ACPR）測量

計算公式為
