圖3 顯示了對稱T 型支節加載諧振器的電流分布圖。

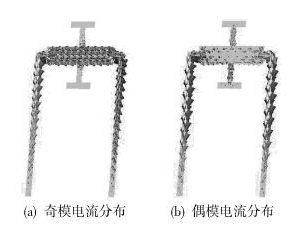

圖3、奇偶模的電流分布

如圖3（a）所示，表面電流主要分布在階梯諧振器的左邊和右邊，電流是從右邊支節流向左邊支節，而且對稱T型支節對奇模是沒有影響的，這就是奇模的電流分布特性。

圖3（b）顯示了偶模的電流分布，整個雙模諧振器都有電流分布。從圖中可以觀察到，電流從兩個T型支節流入階梯阻抗諧振器，再流向兩端的支節，而且關于對稱面AA′對稱。

2、濾波器設計實例

為了驗證以上的理論分析，采用文中所討論的雙模諧振器設計了一個應用于WLAN/WiMAX的雙模雙通帶濾波器。濾波器的設計指標為：第一個通帶的中心頻率為2.4 GHz，應用于WLAN頻段；第二通帶的中心頻率為3.5 GHz，應用于WiMAX頻段；帶內插入損耗小于1 dB，帶內回波損耗都為-20 dB，在上阻帶3.8~6.9 GHz內，抑制要大于20 dB.采用的介質板的介電常數為2.2，厚度為0.508 mm，損耗角正切tan δ =0.000 9，銅箔厚度為0.018 mm。

基于以上設計指標，首先根據給定的第一通帶的中心頻率確定半波長諧振器的尺寸，而后調節對稱T型開路支節長度，大致達到第二通帶的中心頻率。通過建模仿真，最終確定了諧振器的物理尺寸，得到濾波器的版圖如圖4所示，尺寸大小為14.03 mm×31.48 mm，對應的波導波長為0.15λg × 0.34λg，總的面積為0.051λ2g，其具體的物理尺寸如下：

W0 = 1.54 mm，Wt = 0.57 mm，Lt = 3.12 mm，S =0.99 mm，W1 = 0.8 mm，W2 = 2.46 mm，W3 = 0.72 mm，W4 =0.94 mm，L1 = 19.47 mm，L2 = 4.12 mm，L3 = 2.63 mm，L4 = 3.33 mm，L5 = 0.79 mm，L6 = 17.86 mm.

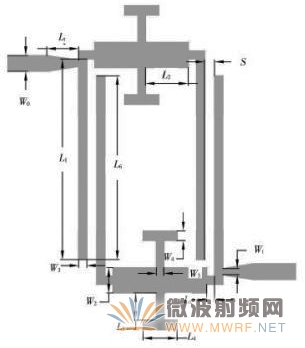

圖4、雙模雙通帶濾波器的設計版圖

由圖4 可知，源/負載與第一/二個雙模諧振器采用的是抽頭饋線耦合，兩雙模諧振器的兩邊支臂相互耦合。這樣的結構有利于兩個通帶的調節和結構的緊湊。

雙模諧振器級聯的耦合原理如圖5所示。圖中的S 表示源，L 表示負載。

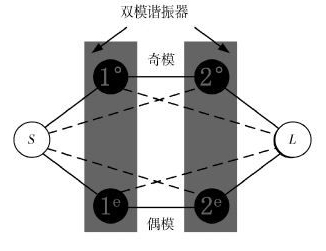

圖5、雙模雙通帶濾波器的耦合原理

從圖5中可以看出，源與第一個諧振器和第二個諧振器的奇模偶模都有耦合，負載也與第一個諧振器和第二個諧振器的奇模偶模都有耦合。第一個諧振器的奇模與第二個諧振器的奇模耦合，構成第一個通帶；第一個諧振器的偶模與第二個諧振器的偶模耦合，構成第二個通帶，這樣就形成了一個雙模雙通帶的濾波器。

圖6 顯示了濾波器在不同間距S 的情況下帶寬的特性。可以看到，耦合間距S 能有效地調節濾波器的帶寬特性，當間距S 從0.6 mm增加到1.1 mm時，濾波器的兩個帶寬明顯減小。因此可以調節S 參數來得到想要的帶寬，而且濾波器的其它特性幾乎不變。
