波導耦合器屬于分功率器件的一種，他可以實現信號的備份，回波測量，功率分配合成，信號正交等功能，屬于微波應用的重要器件。在第5期《貝茲孔波導定向耦合器實現》中介紹了波導寬邊定向耦合器的實現方式。這一篇介紹波導短縫耦合器的實現方式，短縫耦合器也叫Riblet short-slot 耦合器，屬于窄邊耦合的一種，可以用一個窄邊縫隙實現3dB強耦合。

文章所有源文件見： 鏈接：https://pan.baidu.com/s/14TF94MDn0wOvJeyPs0_s9g 密碼：ldcx

1、短縫耦合器工作原理

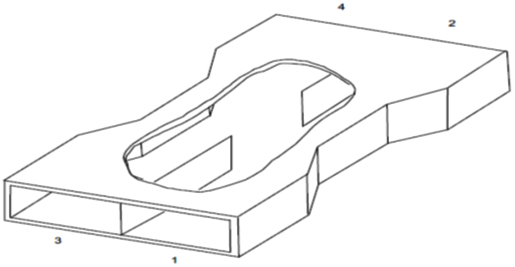

短縫耦合器是將兩根波導窄邊相接平行放置，在中間開一段短槽，從而實現波導間的能量耦合，結構見圖1所示。

圖1、短縫耦合器示意圖

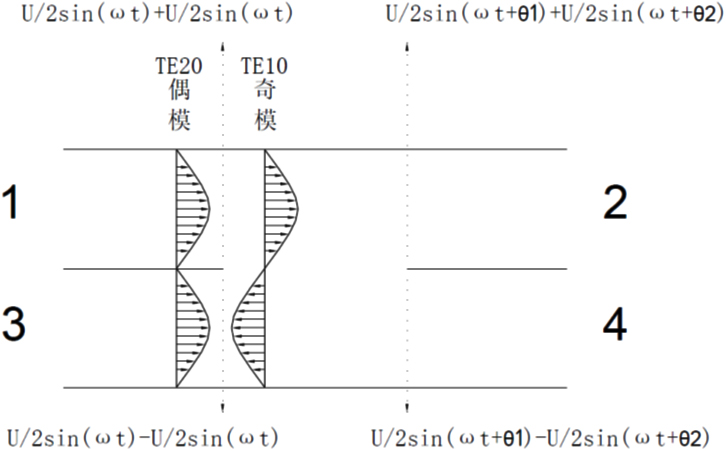

短縫耦合器的工作原理見圖2所示，奇偶模分析同樣適合該器件，在1、3口饋入奇偶模電壓，3口由于奇偶模互相抵消，電壓為零，所以是隔離口。由于奇模和偶模的相速度不同，奇模和偶模到達2、4口的相位有差異，通過調節短縫的長度可以產生不同的相位差，從而可以產生不同的耦合度。通過計算可知當θ1和θ2相差π/2時，耦合度為3dB。

圖2、短縫耦合器原理示意圖

短縫耦合器的核心原理是奇模和偶模相速度不同從而產生的疊加效應。設計時要保證短縫處只能傳輸TE20和TE10兩個模式，所以寬度受到限制。過寬和過窄都影響該器件的正常工作。

2、3dB波導短縫耦合器設計

1) 設計步驟

3dB波導短縫耦合器遵循下列設計步驟：

a) 規劃短縫寬度，通過波導模式計算出短縫寬度的上下限，控制短縫處只能通過TE20和TE10兩個模式

b) HFSS中仿真短縫處奇偶模阻抗和有效介電常數（影響相速度）

c) 根據有效介電常數計算出短縫長度，或者在ADS中建立耦合線模型，優化出短縫長度以及端口匹配阻抗。必要時需設計阻抗變換器

d) HFSS中建模仿真驗證

2) 設計實例

這里用一個24GHz的3dB短縫耦合器說明該耦合器的設計方法。

a) 規劃短縫寬度，通過波導模式計算出短縫寬度的上下限，控制短縫處只能通過TE20和TE10兩個模式

這一步可以通過《微波工程》一書中波導截止模式計算，這里直接選用BJ260標準波導尺寸進行設計，詳細計算不做展開。

b) HFSS中仿真短縫處奇偶模阻抗和有效介電常數（影響相速度）

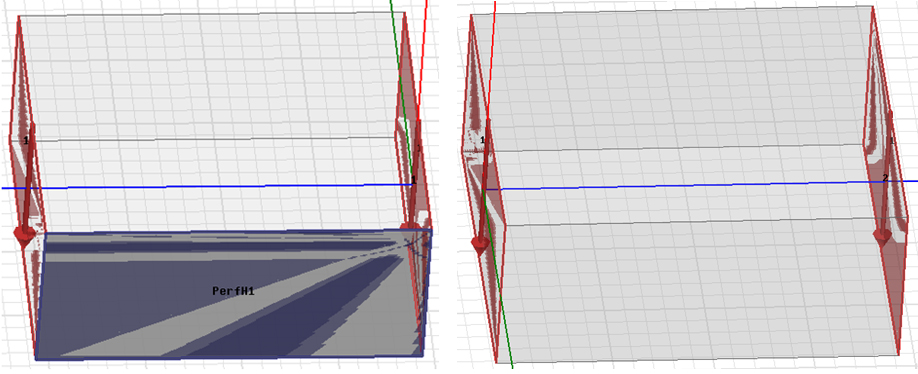

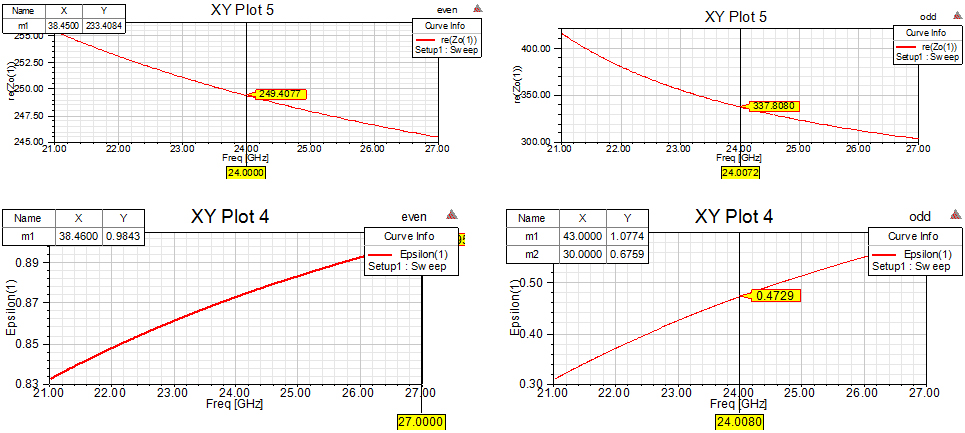

圖3、奇偶模阻抗及有效介電常數仿真

c) 根據有效介電常數計算出短縫長度，或者在ADS中建立耦合線模型，優化出短縫長度以及端口匹配阻抗。必要時需設計阻抗變換器

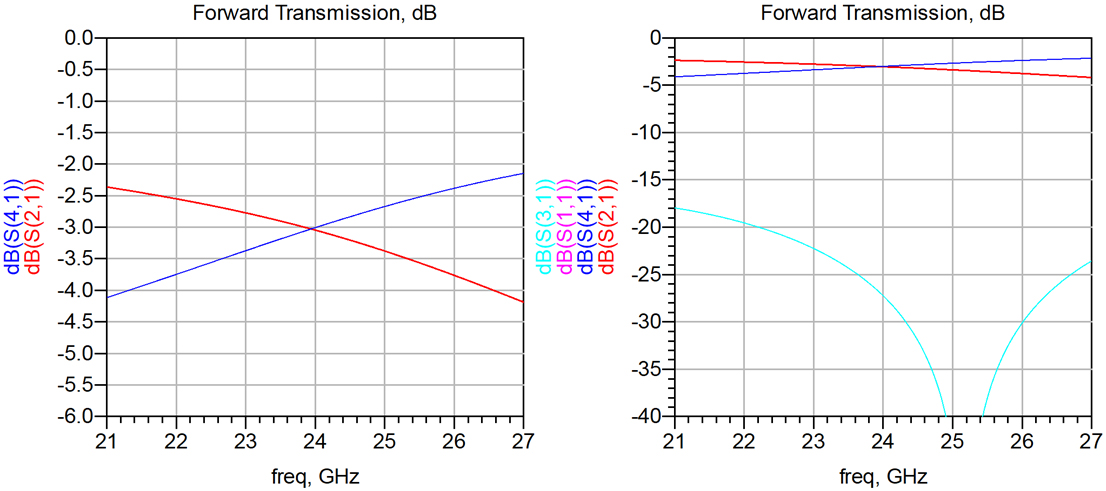

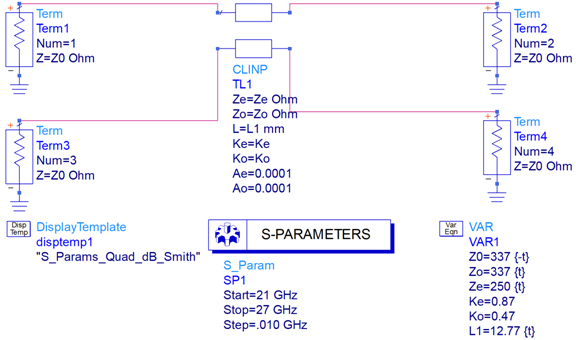

圖4、ADS仿真確定短縫長度

d) HFSS中建模仿真驗證

通過c)步驟確定的短縫長度在HFSS建立短縫波導耦合器的完整模型圖5，通過仿真可以看出很好的實現了3dB的耦合度，但是駐波和隔離度稍差，這主要是因為輸入波導間有金屬壁的厚度，這個地方的不連續必須通過一定的匹配電路來補償。

圖5、短縫波導耦合器模型及一次仿真曲線

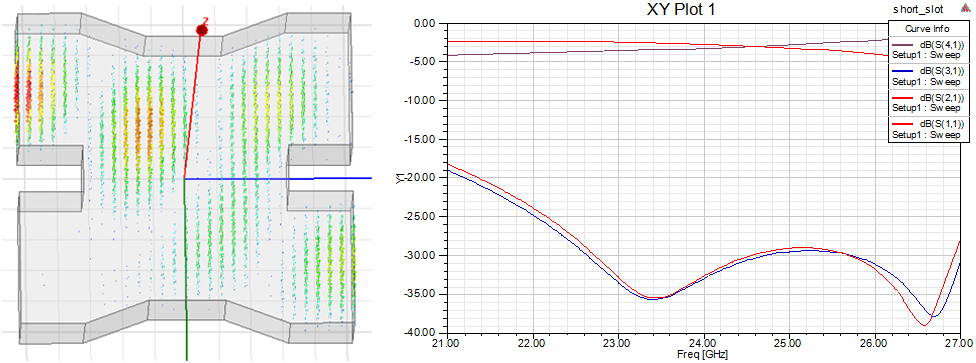

根據經驗對臺階處進行切角處理，切角模型見圖6所示，通過掃描切角長度可以得到比較好的駐波及隔離結果見圖6所示。

短縫耦合器的耦合度在寬帶范圍內波動較大，一般適合在相對窄的帶寬里使用。

圖6、駐波優化后的短縫耦合器模型及仿真結果
