3.3.5. 從經驗入手，查找確定影響VSWR的因素

平時注意探討記錄影響產品VSWR的原因，積累降低VSWR的措施經驗，對于不同的問題缺陷，采取的不同補償措施，補償達到的程度數據；何種缺陷引起的特性曲線的變異特征，對應的糾正措施，經常做到記錄總結。在生產實踐中，一旦出現類似問題，便可根據積累的經驗對號入座，迅速查出原因，采取糾正措施。

當一時難以找出確定影響產品的VSWR的原因時，不應急噪，可以換個思路，這些往往從圖紙上的結構很難看出來，可在生產線上，觀察分析機加、裝配過程、測試檢驗諸環節，分析是否有操作不當，工藝不合理現象或者進一步驗證做過的方法正確性，通過這些，往往也會能查找出影響VSWR的因素，找出解決問題的措施。

如果產品是電纜組件，平時性能一直比較穩定正常，穩定的電纜、零部件供貨渠道廠家，穩定未變的裝配、測試方法，當出現批不合格時，當更換產品機加、零件未發現不合格，觀察裝配、測試等工藝過程未發現有缺陷和不當時，還應考慮電纜的因素，看應用的射頻同軸電纜是否存在不合格因素。

例如：

· 電纜周期性缺陷的影響

在VSWR頻域圖中，表現在比較固定的頻點上出現VSWR峰值。同時，在此頻點的倍頻處通常也會出現峰值；當用時域法查找電纜結構缺陷點時，也存在較大的SWR峰值點。這類缺陷通常由設備的旋轉部件故障產生，其表現為同軸電纜結構缺陷的間隔長度相同，其VSWR峰值的波形如圖9所示。

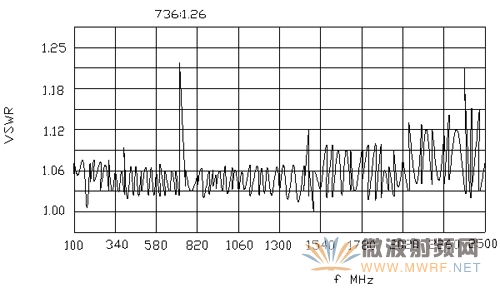

圖9.電纜結構周期性缺陷引起的VSWR峰值的波形

· 隨機性缺陷的影響

在VSWR頻域圖上表現為通域或個別頻段VSWR整體水平較差，當用時域法查找電纜結構缺陷時，在電纜較長一段上存在較大的VSWR峰值點。這些缺陷沒有周期性，這種缺陷通常是由于設備狀態長期不穩定（如電氣參數變化，牽引打滑，設備或張力隨機抖動等）造成，其VSWR波形圖如圖10所示。

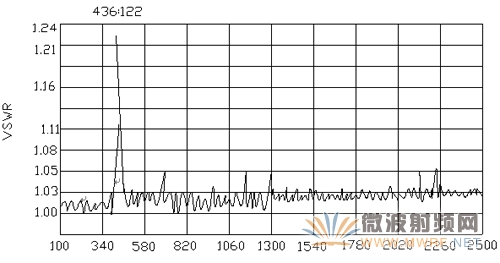

圖10.電纜非周期性結構不均勻引起的VSWR波形

· 局部缺陷的影響

在VSWR頻域圖中，通常表現為通域或個別頻段VSWR圖形呈現鋸齒形狀，當用時域法查找電纜結構缺陷時，可以發現少量的VSWR峰值點，這些缺陷沒有周期性，且存在數量較少。這種缺陷通常是由于設備狀態瞬間不穩定或操作不當所造成。VSWR波形圖如圖11所示。修復后電纜正常的VSWR波形如圖12。

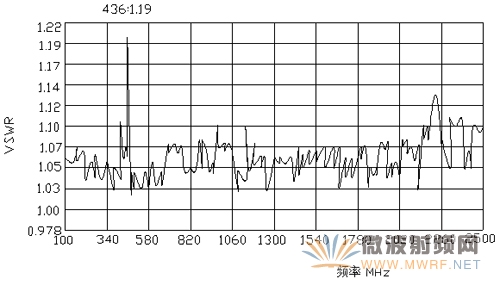

圖11.電纜局部缺陷引起的VSWR鋸齒形波形

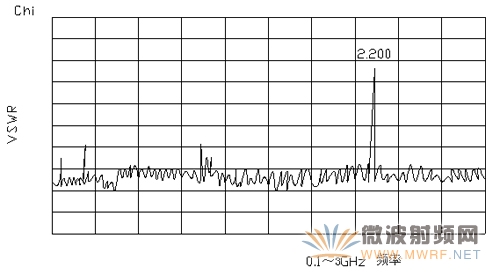

圖12.修復后電纜正常的VSWR波形

4、結束語

如何降低射頻同軸連接器的VSWR是射頻連接器設計者的一個永恒的主題，往往也是一個難題，因而應經常注意學習、積累經驗。設計和測試檢驗是一個相互印證，共同提高和相互充實的過程，不應有所偏廢；降低射頻連接器的VSWR，往往是一次改進很難成功，需要多次反復試驗，才能完成。因而，不應急噪，應有耐心和毅力。科技在進步，新理論、新結構、新工藝不斷涌現，因而應不斷學習他人的經驗，不斷改進，才能更好地不斷降低產品的VSWR，滿足工作需要。

作者：中國電子科技集團公司第四十研究所 李明德

參考文獻
（1）T·E·MACKENZIE  and  A·E·SANDERSON， “Some Fundamental Design Principlts for the Development of Precision Coaxial Standards and Components”， IEEE Trams Vol MTT—14 NO.1 1996.1
（2）H·NEUBAUER and F·R·HUBER， “Higher Modes in coaxial RF Lines”， the microwave journal 1969.6 P57~66
（3）Andrew Alford，  “Higher Modes in Insulating Beads”， Microwave Journal 1990.3 P146~156
（4）陳天化  蕢行方  陳榴琴， “降低射頻連接器電壓駐波比的研究”，  《連接器與開關首屆年會論文集》1990  P58~62
（5）江成， “物理發泡同軸電纜電壓駐波比的性能分析”，  《國際線纜與連接》2003.5P135~138
