電路中阻抗要連續，但是，正如羅永浩所說“人生總有幾次踩到大便的時候”，不免遇到微帶走線的拐角，RF信號線如果走直角，拐角處的有效線寬會增大，阻抗不連續，引起信號反射。為了減小不連續性，要對拐角進行處理，有兩種方法：切角和圓角。但是對于為什么要切角，以及怎么樣切我想很多人并沒有太多的關注，可能都是敷衍地來一句大家都是這么做的。

下面筆者將利用HFSS軟件從對比仿真的角度講解其中的原因。

選擇基板材料為FR4，基板厚度2mm，介電常數4.4，50歐姆線寬。對于連續性好壞的判斷標準通常是看端口的駐波，下面分析三種情況·；

情況1：100mm，50歐姆微帶傳輸線

圖1、情況1的示意圖

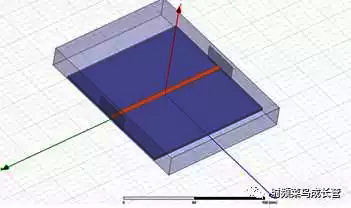

圖2、情況1的HFSS模型

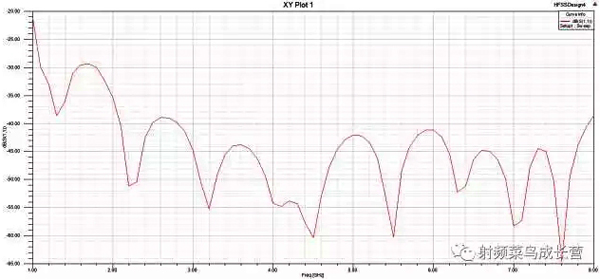

圖3、情況1的端口駐波

由圖3可以看出端口S11在2-8GHz 在-40以下，1到8GHz在-30以下。可以判斷傳輸特性良好。

情況2：直角拐彎的100mm，50歐姆微帶傳輸線

圖4、情況2的示意圖

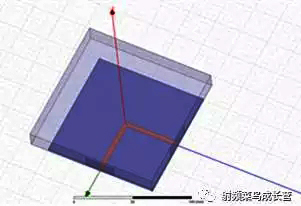

圖5、情況2的HFSS模型

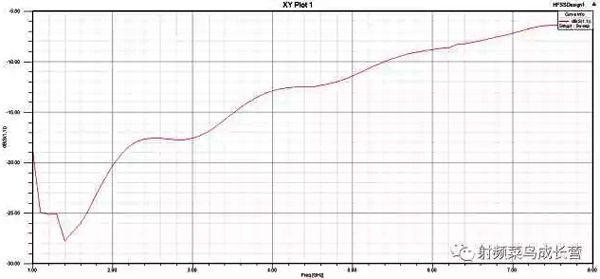

圖6、情況3的端口駐波

由圖6可以看出端口S11隨著頻率增高駐波越來越差，可以判斷傳輸特性差，不連續性明顯。

情況3：切角拐彎的100mm，50歐姆微帶傳輸線

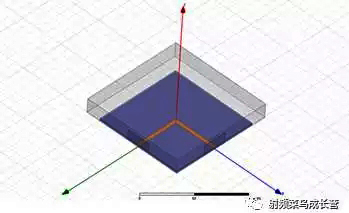

圖7、情況3的示意圖

圖8、情況3的HFSS模型

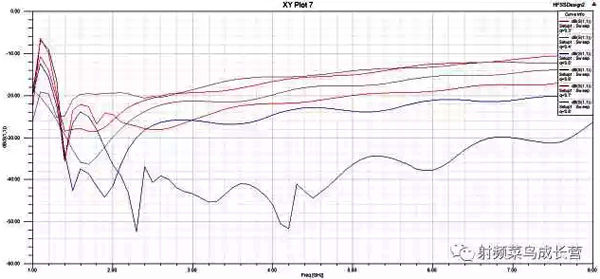

圖9、情況3的端口駐波

由圖6可以看出端口S11受q值（q值表示切角的程度，范圍為0到1,0表示沒有切角，1表示完全切角，比如圖7示意圖的q為0.5）的影響，可以看出q值為0.5-0.6這樣駐波較好，能保持在-25左右，q值太大或者太小都不好。

到此你應該明白切角的原因以及怎么樣切角了吧？有時間可以自己做下圓角的仿真。
