本文描述了一種通用的集成電路RF噪聲抑制能力測量技術。RF抑制能力測試將電路板置于可控制的RF信號電平下，該RF電平代表電路工作時可能受到的干擾強度。這樣就產生了一個標準化、結構化的測試方法，使用這種方法能夠得到在質量分析中可重復的有用結果。這樣的測試結果有助于IC選型，從而獲得最能夠抵抗RF噪聲的電路。

　　可以將被測件(DUT)靠近正在工作的蜂窩電話，以測試其RF敏感度，但是，為了得到一個精確的、具有可重復性的試驗結果，需要采用一個固定的測量方法，在可重復的RF場內測試DUT。解決方案是采用RF測試電波暗室，提供一個可精確控制的RF場，其相當于典型移動電話所產生的RF場。

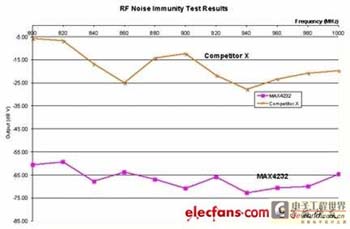

　　下面，我們對Maxim的一款雙運放(MAX4232)和一款競爭產品(X)進行RF抑制能力比較測試。

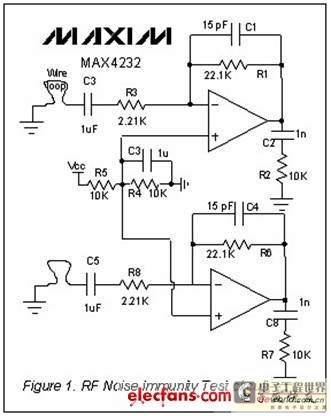

　圖1：雙運放的RF噪聲抑制能力測量電路

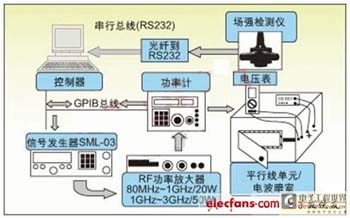

圖2：RF噪聲抑制能力測量裝置

　　Maxim的RF測試裝置(圖2)產生RF抑制能力測試所需的RF場，測試電波暗室具有一個屏蔽室，作用與法拉第腔的屏蔽室類似，它具有連接電源和輸出監視器的端口。把下面列舉的設備連接起來就可以組成測試裝置：

　　1. 信號發生器:9kHz至3.3GHz(羅德與施瓦茨公司SML-03)

　　2. RF功率放大器(PA):800MHz至1GHz, 20W(OPHIR 5124)

　　3. 功率計:25MHz至1GHz(羅德與施瓦茨公司)

　　4. 平行線單元(電波暗室)

      5. 場強檢測儀

　　6. 計算機

　　7. 電壓表

　　信號發生器產生所需要頻率的RF調制信號，并將其饋送到功率放大器，通過一個與功率計連接的定向耦合器測量并監視PA輸出。計算機通過控制信號發生器輸出的頻率范圍、調制類型、調制百分比、功放的功率輸出，建立所需要的RF場。電場通過天線(平面型)在屏蔽電波暗室內輻射，經過精確校準，產生均勻的、一致的、可重復的電場。

　　典型蜂窩電話附近的RF場強近似為60V/m(距離手機天線4cm處)，遠離手機后場強降低。在距離手機10cm處，場強降至25V/m。因此在電波暗室內產生一個均勻的60V/m場強，以模擬DUT所處的RF環境(60V/m的輻射強度可以保證被測器件不至于發生電平鉗位，避免測量誤差)。所采用的射頻信號是在800MHz至1GHz蜂窩電話頻率范圍內變化的RF正弦波，使用1kHz的音頻頻率進行調制，調制深度為100%。用217Hz頻率調制時可以得到相似的結果，但1kHz是更常用的音頻頻率，為便于*估，這里選擇了1kHz。通過電波暗室的接入端口為DUT提供電源，并通過接入端口連接電壓表，讀取dBV值(相對于1V的dB)。通過調整DUT在電波暗室內的位置，并使用場強檢測儀可以精確校準RF場。
