功率增益主要就指低噪聲放大器的增益能力，增益平坦度描述放大器在工作頻帶內頻率變化引起的功率增益的波動，工作頻帶就是指放大器的正常工作的頻率范圍，動態范圍是指放大器允許輸入的最小和最大功率范圍。

4.2. 低噪聲微波器件的選擇

芯片或者晶體管（場效應管）的選擇，以下簡稱微波器件的選擇，往往對于低噪聲放大器的設計起著至關重要的影響。我們先來看一看在我們公司的設計中，通常選用什么微波器件。表4-1和表4-2給出了Atheros和Ralink常用的低噪聲放大器微波器件。

我們不難發現，這些器件的選擇沒有太多的共性，我們能看到有四種解決方案，第一種是采用微波三極管來實現，第二種是使用專用低噪聲放大器芯片，第三種是集成在前端模塊（Frontend Module）中，第四種就是不使用低噪聲放大器。我們在這里只討論采用晶體管和專用芯片的方法。

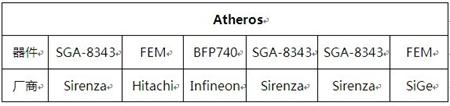

表4-1 Atheros常用的低噪聲放大器微波器件

表4-2 Ralink常用的低噪聲放大器微波器件

微波器件（晶體管或芯片）的參數，基本上就決定了低噪聲放大器的性能，我們來看一下最常用的SGA-8343的參數，如圖4-2所示。圖中給出的參數包括最大增益，噪聲系數，S21，工作頻率，供電電壓，消耗的電流等等。對于專用的低噪聲放大器芯片，參數也基本如此，在這里我們就不詳細說了。

圖4-2 SGA-8343的參數表

4.3. 輸入回路

和功率放大器一樣，低噪聲放大器的輸入回路中也會有匹配網絡，但是Atheros好像是不走尋常路，很少看到低噪放的輸入匹配網絡，而Ralink則不一樣，幾乎在每個設計中都中規中矩的使用Π型匹配網絡，如圖4-3所示，就是Ralink常用的Π型匹配網絡，我個人是比較推崇這種做法的。有了匹配網絡，我們可以最大限度的保證我們的設計是高性能的，也就是High-Performance。

圖4-3 Ralink常用的Π型匹配網絡

4.4. 輸出回路

和輸入回路一樣，輸出回路通常也會放置匹配網絡，同樣，Atheros一般還是不這樣做，他們最多會放置一個專有的印制帶通濾波器（Printed Band Pass Filter），Ralink的輸出回路上的Π型匹配網絡基本上會輸入回路上的一致，在這里不給出具體的形式了。

4.5. 電源與增益控制

增益控制的作用是很明顯的，當接收到的信號強度較低時，我們可以提高低噪聲放大器的增益，保證信號可以正常被接收；當接收信號的強度較高時，可以降低低噪聲放大器的增益，以免造成信號阻塞。這就是所謂的自動增益控制（Auto Gain Control，AGC）同樣，這對于提高產品的穩定性，是很重要的。

我為什么要把電源與增益控制放在同一節呢？因為低噪聲放大器的增益是依靠改變供電電壓來實現的，這樣就很容易理解了。學過模擬電路的都會知道，三極管放大電路的放大倍數和供電電壓有密切關系，對于芯片說也同樣如此。圖4-4給出了常見的增益控制的電路形式。圖中的LNA_GAIN既是來自無線收發器（Radio Transceiver）增益控制信號，又是低噪聲放大器的供電電源，C104是濾波電容，顯而易見，低噪聲放大器的增益直接與LNA_GAIN的電壓有關。

圖4-4 常見的增益控制的電路形式

4.6. 完整設計的低噪聲放大器

在這里，我要向大家展示的是一款設計十分細膩的低噪聲放大器，這也是我見過的設計最為優秀的低噪聲放大器，就是來自某實際案例中的2.4GHz頻段的放大器，讓我們來一同領略它的風采，如圖4-5所示。
