世界杯激戰正酣，2018世界移動大會-上海也在此期間完美結束。由于緊隨5G SA標準制定完成，本屆MWCS就像是一場開幕式，產業鏈全面拉開了5G商用序幕。

在本屆MWCS大會上，中國聯通聯合上下游合作伙伴舉辦5G生態研討會，Qorvo應邀出席，由Qorvo亞太區移動事業部市場戰略高級經理陶鎮為與會觀眾帶來了Qorvo對于5G時代構建射頻器件的經驗分享。

Qorvo亞太區移動事業部市場戰略高級經理陶鎮在聯通5G生態研討會上發表演講

從4G到5G，射頻前端架構有何不同？

據陶鎮介紹，從頻段角度考慮，5G時代除了主流頻段外，由于引進了5G NR的標準，會有3.5GHz、4.8GHz等頻段出現，以及不斷重耕的LTE頻段，因此需要射頻前端器件能夠支持更多的頻段，或者原來4G頻譜的設備件必須要支持更高的5G標準。

對于工作模式而言，基于5G新空口的波形，相比4G有更大的峰均比，有可見的子載波間隔，以及可動態調節的功率頻率范圍，這些都是5G射頻前端架構以及器件設計上極大區別于傳統4G的地方。

再從信號傳輸角度考慮，5G要求更快速的傳輸速率，就需要更多的MIMO。在4G LTE時代，已經做到了4×4的MIMO。到2019年，5G的4×4下行MIMO或是2×10的上行MIMO可能會成為一個標準，屆時必須要支持四個下行鏈路的和兩個上行鏈路，這對射頻前端的設計也是一種挑戰。此外，由于現在有了SA和NSA兩種不同的組網方式，對射頻前端來說更多的挑戰也隨之而來。

如何設計一個典型的5G射頻前端架構？

因此，在未來5G智能終端支持多模多頻段的終端里，一個典型的射頻前端架構必須要涵蓋支持不同頻段的射頻前端模塊，如低頻（1GHz以內）、中頻（2GHz以內）、UHB超高頻（3.5GHz）以及N79頻段（4.4GHz-5.0GHz），根據這四個不同的頻段要有不同的射頻收發模塊，以及支持分級接收的接收模塊。

小tips

版本15 NSA 規范整合了開始設計5G 智能手機所需的眾多5G 規范，包括新頻段、載波聚合(CA) 組合以及關鍵的RF 特性（如波形、調制和子載波間隔）。規范定義了兩個廣泛的頻譜范圍，即sub-6 GHz (FR1) 和毫米波(FR2) 頻率。它們包括第一組新5G FR1 頻段（n77、n78 和n79），將用于許多全球5G 部署。從長遠角度看，許多LTE 頻段已被指定用于重新分配為5G 頻段，但只有一小部分有望在近期使用，包括n41、n71、n28 和n66。版本15 規范還包括600 多個新的CA 組合。

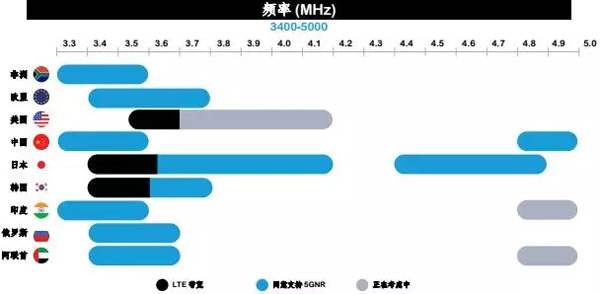

5G FR1 頻段（n77、n78 和n79）的新區域分配

“這種架構性轉變會產生許多影響。其中一個最明顯且至關重要的影響就是天線調諧和天線轉換開關將變得更加重要。”陶鎮解釋道。當今的智能手機已經需要依賴天線調諧來提高輻射效率，但是天線調諧將在向5G 的過渡過程中發揮更大的作用，同時通過使每根天線能夠高效地支持更寬的頻率范圍，幫助智能手機制造商將天線數量保持在可承受范圍內。

如今雙工信號已經很常見（例如，低頻段和中頻段/ 高頻段信號），但是  5G 使信號路由復雜性提升到一個全新水平。鑒于天線的最大數量開始趨向穩定，超高頻段頻率和雙連接性上行鏈路要求將需要對信號路由至天線的方式做出實質性改變。高性能天線轉換開關能夠最大化信號連接的數量，同時符合嚴格的CA 抑制要求，并維持低插入損耗，因此將迅速取代簡單的雙工器。

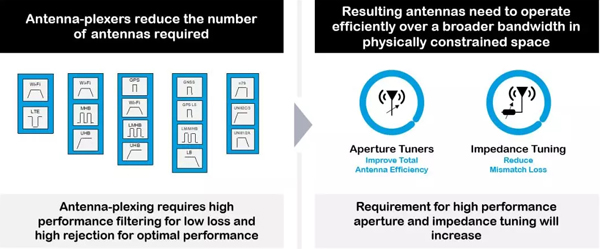

Qorvo是移動天線調諧解決方案的行業領導者，擁有多種基于低損耗開關的孔徑和阻抗調諧產品，可提供卓越的導通電阻和關斷電容性能。未來，天線共享正逐漸成為滿足智能手機天線數量日益增加的重要手段。天線分工器利用不同頻段、不同功能性的組合，在未來5G的智能手機里使得單個天線可用于多種用途，從而減少了手機系統增加天線的需求，并在射頻前端的復雜性不斷增加時保持天線數量在可控范圍內，并避免了性能下降。

“實際上，Qorvo作為一家射頻半導體公司，已經在為未來5G終端的射頻前端系統架構里的器件設計做好了充分準備，積累了許多針對不同應用的領先工藝，例如SAW/BAW濾波器、GaAs/GaN技術以及載波聚合和MIMO等等。”陶鎮展望到，“除此之外，Qorvo也會從系統架構、標準化、軟硬件的層面全方位地支持我們的客戶，也希望與中國聯通在2019、2020年通力合作，促進整個5G終端產業鏈的發展。”
