4.1.2 感知任務

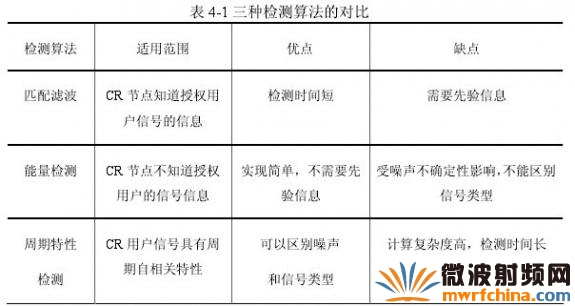

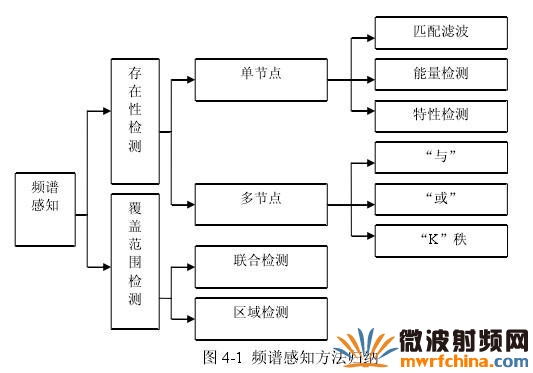

綜合比較上述三種檢測方法的優缺點，我們可以得到下面的對比：



在本認知無線電實驗平臺中，我們選擇能量檢測的方式做頻譜感知。因?yàn)槠ヅ錇V波需要授權用戶的信號模型，只能針對某種信號進行檢測，而能量檢測的方法對任意信號都適用。而且匹配濾波需要重構到某種調制解調方式，解碼成型需要花費大量的計算時間。而周期特性檢測復雜度太高，時間也較長，作為初步實驗并不需要如此復雜的檢測技術。

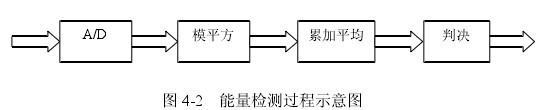

本次實驗采用能量檢測的方法。感知任務如下：

在選取子板所能接收的頻率范圍內，可以對任意的頻段進行能量檢測，比如針對RFX400 子板，它的接收范圍是 400M-500MHz，可以在 400M-500M 內選定任意范圍進行檢測，對所檢測頻段使用情況，能在可控制的時間內記錄到文件中，并可通過圖形顯示出來。

4.2 能量檢測 FFT 方法

FFT是離散傅立葉變換的快速算法，可以將一個信號變換到頻域。有些信號在時域上是很難看出什么特征的，但是如果變換到頻域之后，就很容易看出特征了。這就是很多信號分析采用 FFT 變換的原因。另外，FFT 可以將一個信號的頻譜提取出來，這在頻譜分析方面也是經常用的。得到了信號的頻域變換后，就可以對其進行模值運算得出某頻率值下的幅度特性。

一個模擬信號，經過 ADC 采樣之后，就變成了數字信號。采樣得到的數字信號，就可以做 FFT 變換了。N 個采樣點，經過 FFT 之后，就可以得到 N 個點的 FFT 結果。為了方便進行 FFT 運算，通常 N 取 2 的整數次方。假設采樣頻率為 Fs，信號頻率 F，采樣點數為 N。那么 FFT 之后結果就是一個為 N 點的復數。每一個點就對應著一個頻率點。這個點的模值，就是該頻率值下的幅度特性。具體跟原始信號的幅度有什么關系呢？假設原始信號的峰值為 A，那么 FFT 的結果的每個點（除了第一個點直流分量之外）的模值就是 A 的 N/2 倍。而第一個點就是直流分量，它的模值就是直流分量的 N 倍。而每個點的相位，就是在該頻率下的信號的相位。第一個點表示直流分量（即 0Hz），而最后一個點 N 的再下一個點（實際上這個點是不存在的，這里是假設的第 N+1 個點，也可以看做是將第一個點分做兩半分，另一半移到最后）則表示采樣頻率 Fs，這中間被N-1 個點平均分成 N 等份，每個點的頻率依次增加。例如某點 n 所表示的頻率為：Fn=(n-1)*Fs/N。由上面的公式可以看出，Fn 所能分辨到頻率為為 Fs/N，如果采樣頻率Fs 為 1024Hz，采樣點數為 1024 點，則可以分辨到 1Hz。1024Hz 的采樣率采樣 1024 點，剛好是 1 秒，也就是說，采樣 1 秒時間的信號并做 FFT，則結果可以分析到 1Hz，如果采樣 2 秒時間的信號并做 FFT，則結果可以分析到 0.5Hz。如果要提高頻率分辨力，則必須增加采樣點數，也即采樣時間。頻率分辨率和采樣時間是倒數關系。

假設 FFT 之后某點 n 用復數 a+bi 表示，那么這個復數的模就是
，相位就是 Pn=atan2(b,a)。根據以上的結果，就可以計算出 n 點（n≠1，且 n<=N/2）對應的信號的表達式為：An/(N/2)*cos(2*pi*Fn+Pn)，即 2*An/N*cos(2*pi*Fn+Pn)。對于 n=1 點的信號，是直流分量，幅度即為 A1/N。

由于 FFT 結果的對稱性，通常我們只使用前半部分的結果，即小于采樣頻率一半的結果，即可以是前向 FFT 也可以是后向 FFT，前向、后向各一半結果。

由此可知：假設采樣頻率為 Fs，采樣點數為 N，做FFT 之后，某一點 n（n 從 1 開始）表示的頻率為：Fn=(n-1)*Fs/N；該點的模值除以 N/2 就是對應該頻率下的信號的幅度（對于直流信號是除以 N）；該點的相位即是對應該頻率下的信號的相位。相位的計算可用函數 atan2(b,a)計算。atan2(b,a)是求坐標為(a,b)點的角度值，范圍從-pi 到 pi。要精確到 xHz，則需要采樣長度為 1/x 秒的信號，并做 FFT。要提高頻率分辨率，就需要增加采樣點數，這在一些實際的應用中是不現實的，需要在較短的時間內完成分析。解決這個問題的方法有頻率細分法，比較簡單的方法是采樣比較短時間的信號，然后在后面補充一定數量的 0，使其長度達到需要的點數，再做 FFT，這在一定程度上能夠提高頻率分辨力。

4.3 能量檢測實現

4.3.1GNU Radio 的 USRP 初始化設置

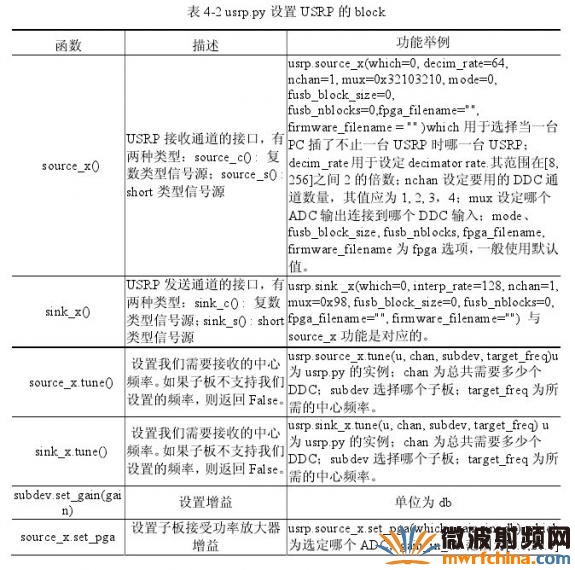

需要搭建基于GNU Radio的FFT頻譜檢測器，我們就需要正確的初始化配置USRP，建立流圖，搭建起 FFT 運算的軟件無線電結構。

4.3.2 FFT 能量檢測流圖

由上一小節 FFT 的原理，我們可以得出 FFT 計算結果的意義，可對其進一步處理達到我們的需求。GNU Radio 自帶庫有 FFT 模塊，在設置好 USRP 并正確的建立流圖，然后將得到的結果通過計算途徑處理，最終得到我們需要的功能——大范圍的能量檢測。

因?yàn)?/font> USRP 帶寬的限制，一個時間內前端只能檢測到 8MHz 的射頻信號如果要檢測大于 8MHz 帶寬的信號我們需要通過不斷的 RF 前端步進調頻以達到檢測大范圍頻譜的目的，雖然檢測到的頻譜并不是實時的。USRP（或者程序）每個時刻對一段范圍的頻率進行檢測，然后步進調頻到下一段頻率，這樣就能掃頻掃過大段的頻率。

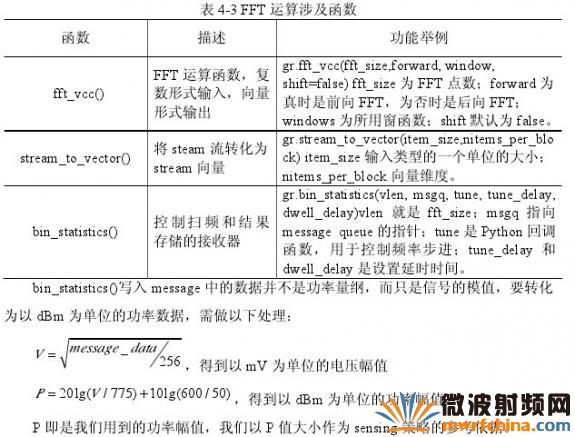

要是頻率調頻已經完成步進調頻，我們需要在每一個步進時刻結束時——即已獲得這段頻率的數值時，發送一個調頻指令到 USRP。調頻控制由 gr.bin_statistics_f sink 程序?qū)崿F(xiàn)，bin_statistics 在以下的函數解釋中有詳細解釋。

當我們命令 USRP 的 RF 子板改變中心頻率時，我們必須等待 ADC 的采樣到達 FFT處理器并判斷完是否屬于需要的中心頻率。在這個過程中需要經過很多重的延時比如從FPGA，USB，計算延時。這樣我們必須在調節到下一步進頻率時進行延時，以保證上一步進頻率的采樣能正確的被 FFT 處理器處理。

程序主要驅動部分由 bin_statistics sink 函數組成。整個流程如圖 4-3



bin_statistics主要控制 USRP 的調頻控制，并根據步進頻率帶寬的大小決定延時時間即 FFT 處理器忽略掉 N 個向量（向量長度由計算決定）這里也可以詳細解釋，當進行完 FFT 處理后，bin_statistics 將處理后的信息組合成 message，并將此 message 插入message queue。message 的每個內容由 FFT 后的每個最大頻率的向量組成。

每一步進的延時需要計算得出，延時包括調頻延時和計算延時，其中調頻延時是最主要的延時。

調頻延時由 RF 前端的 PLL 到主板的時間再加上管道中排隊的時間，我們所用的RFX 系列延時差不多是 1ms。

調頻延時轉化為 FFT 計算時忽略的向量個數的計算公式是

tune_delay_passed_to_bin_statistics=
int(round(required_tune_delay_in_sec*usrp_rate/fft_size))

其中：

required_tune_delay_in_sec= 10e-3 ；usrp_rate = 1M (decimation =64)；
fft_size= 256
可得出tune_delay_passed_to_bin_stats = 4 (FFT Frames)

這表示，我們延時 1ms 我們將跳過 4 個輸入的 FFT 向量個數，來獲得真實的向量數據。延時時間還包括計算延時，我們需要收集處理 N 個 FFT 采樣，如果 DR=8 那將用時 128us，還應該加上計算機處理這 N 個采樣的時間，這個需要根據實際計算機的處理能力通過實驗測得。

本實驗平臺設置步進頻率為 3MHz，設置 3M 是為了能盡可能精確的對小范圍的頻率進行能量測算，而我們通信時占用的頻寬也大概是 2M 多，加上半衰保護，差不多即是 3M。而且步進頻率 3M 可節省每一步進的運算時間，是個均衡的選擇。這樣 USRP及相關程序的初始化就完成了。

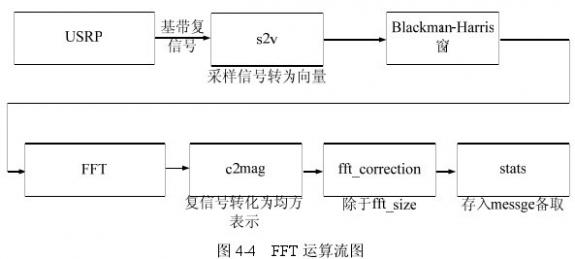

以下是完成 FFT 運算的流圖，其搭建一個完整的軟件無線電結構，數據最終寫入message。流圖如下圖：

4.3.3 實現結果

總結如下，受制于 USB 總線的約束，USRP 不能檢測超過 8MHz 的帶寬（USRP 的USB2.0 最大數據傳輸速率為 32M Bytes/S，每個實采樣點占用 2 個 Bytes，以一路復數采樣進行單收或單發，則最高可達到 32/4=8M 復采樣每秒，即最高發送或接收 8MHz帶寬的信號）。因此，要對一段 RF 頻段進行檢測，必須以合適地步進值調節 RF 前端，這樣就能檢查很寬的頻譜。在此設計過程中，為更好地表示指定頻段內的頻譜感知情況，通過設置 GNU Radio 的相關函數，我們選取 3MHz 這樣的掃頻間距。

頻段掃描過程如下：
（1） 設置所要感知頻段的最小、最大頻率以及掃描次數 M；

（2） 對所選頻譜范圍進行間隔化，每一間隔值為 3MHz；

（3） 在第一個 3MHz 頻段范圍內對信號進行 AD 采樣，得到 N 個點（本次設計 N 取256）；

（4） 進行 N 點 FFT，對得到的 N 個復數分別進行平方和運算，得出模值 ，再累加，求得平均值作為此 3MHz 間隔的模值，并由此求得功率大小，記錄到文件中；

（5） 移頻到下一個 3MHz 間隔，重復上面的步驟，直到掃描完頻段內所有的每一個間隔；

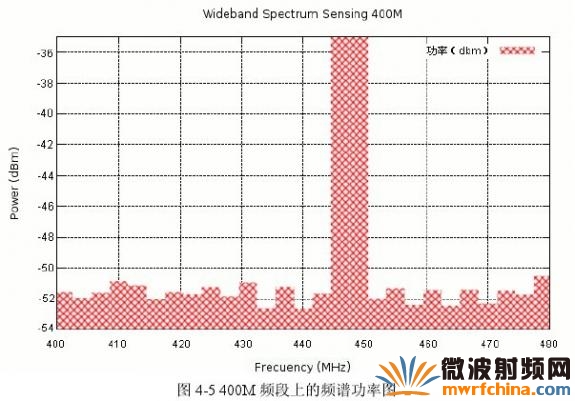

我們對特定頻段做多幾次掃頻，獲得平均功率數據，使用 gnuplot 將數據畫圖。其中 Y 軸為平均功率，單位為 dBm；X 軸為頻率，單位為 MHz。因?yàn)?/font> 400M 和 2.4G 頻段上的功率量值不同，所以起始功率不同。見圖 4-5 和圖 4-6






從上兩圖中的檢測結果可以非常直觀的得到以下結論：

（1）2.4G 非授權頻段非常擁擠，這段頻率已經被大量的 wifi 設備使用殆盡，而且還有大量“不速之客”加進來干擾，比如藍牙和微波爐開啟產生的污染（圖中 2430MHz處即是微波爐開啟產生的信號輻射）。

（2）在 400M 授權頻段上，除了某些頻率一直有信號在占用，大部分頻段大部分時間都是空閑的。這些授權頻段無論從時間上還是從功率上分析，都非常適合認知無線電非授權用戶的使用。

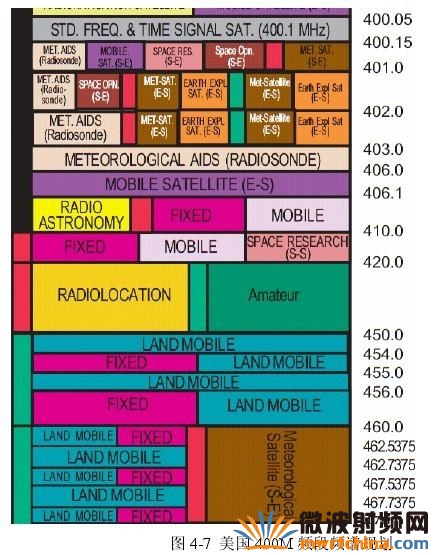

由美國頻譜規劃文件中如圖 4-7 可知，400M-480M 范圍內，國際通行的規劃大部分都是劃給移動通信，而在我國，大部分頻段在民用范圍內大部分時間都是靜默的，只是450M 小靈通通信占用了一點，如上圖可清晰的發現 450M 處被占用情況。

所以我們選擇 400M 頻段作為認知無線電動態接入的頻段，可減少對授權用戶的干擾，從時間和頻譜空間這兩個角度來說也比較容易找到空閑頻段。

4.4 頻譜能量記錄與選擇

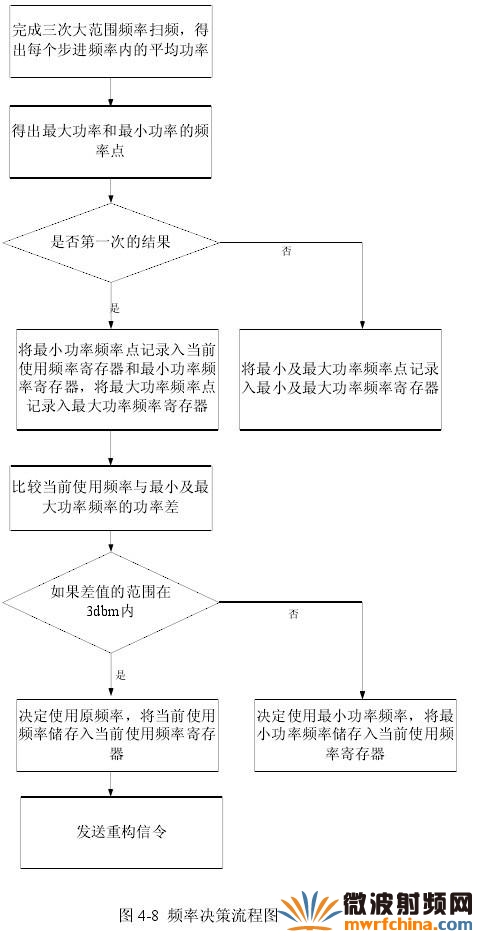

獲得了設置好的每一步進頻段內的平均能量，并將其根據頻段的中心頻率排序存入鏈表，選定做 N 次掃頻，求 N 次掃頻后每個頻段的數學平均。這個 N 值取的次數需要根據 sensing 的時間和傳輸時間大小的比值，以及動態接入的策略來確定的。這里我們?nèi)?/font> N=3，既可以過濾掉較大的隨機誤差，又可以節省 sensing 的時間。這樣我們就獲得了每個步進頻率的多次掃頻的平均功率，即可確定我們要接入的頻率和功率最小最大頻率。

當我們獲得了最小值與當前使用頻率的能量值，我們對其做比較，如無大差距，返回標志及數據，為接下來的動態接入提供策略支撐是使用原頻率，還是使用新的最小頻率。



4.5 本章小結

本章介紹了頻譜檢測的方法和原理，設計了使用 GNU Radio 和 USRP 實現的 FFT能量檢測方法實現大范圍的頻譜檢測，并能將頻譜記錄和選擇接入頻率的策略。
