Hittite 微波公司是在通信及軍事市場擁有完整的MMIC解決方案的世界級供應商。該公司最近拓展了其領先業界的鎖相環產品線，推出高精度寬帶鎖相環芯片HMC830LP6GE，工作頻率為25MHz—3000MHz，覆蓋所有常用的通信頻段。

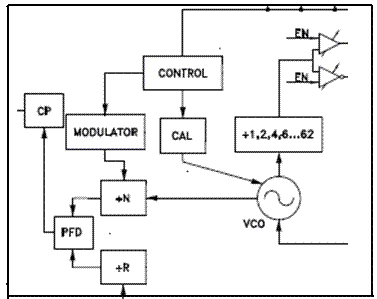

HMC830LP6GE是內部集成了VCO的小數分頻鎖相環芯片，以及可工作在100MHz的相位檢測器和delta-sigma調制器，這使的其在較寬的環路帶寬內有著極好的頻譜特性。



HMC830LP6GE的優質因數在整數和小數狀態下分別是-230/-227。雙邊帶RMS抖動小于180fs。精確頻率模式使得輸出頻率的可以非常小的步進，做到0Hz頻率誤差。HMC830LP6GE已經在寬帶范圍內匹配到50歐姆，輸出功率動態范圍是9dB（3dB step），其喚醒時間只有250微秒。

HMC830LP6GE采用6*6塑封表貼封裝。在-40度到85度的溫度范圍內有優秀的穩定性。

由于該芯片集成了VCO，PFD，及分頻器，因此使用者只需要設計環路濾波器。由于該芯片還集成了放大器，環路濾波器的設計也較為簡單，只要采用電容加電阻構成的無源濾波器就可以了。

濾波器的拓?fù)浣Y(jié)構及部分參考數值如下。









下圖是HMC830LP6GE與市場某流行的寬帶PLL的一些指標比較





FoM也就是優質因素，這個表示的是歸一化到每Hz的相位噪聲。鎖相環芯片該指標的好壞決定了其在所有頻率的相位噪聲性能，可以看出，HMC830LP6GE在該指標上超出很多。

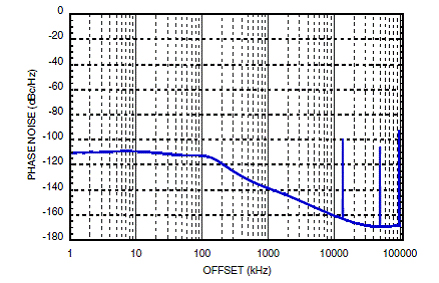

XXXX產品的雜散約是-70dBc，而此項指標HMC830LP6GE也有很大的優勢，下圖是HMC830LP6GE在2113.5MHz的測量所得。





HMC830LP6GE擁有業界最好的噪聲性能和雜散，因此當你需要很好的信號質量和信噪比的時候，HMC830LP6GE將會是你的首選。其應用市場包括：寬帶多載波，多標準的蜂窩基站設備中上下變頻，作為低抖動的時鐘本振發生器，或作為可調的參考源以取得無雜散信號；也可以用在高QAM的微波點對點通訊，軟件無線電及測試測量設備中。

樣品及評估板現在已經可以提供，詳情請聯系Hittite中國區授權代理商世強電訊。
