•目的
結合 RFMD公司最新的高集成度 ,高線性 IC RFFC2071(包括寬帶 VCO, PLL和淚頻器)以及其他各類器件產品，為客戶提供最優設計方案，縮短研發周期，以便能更好的服務客戶。
•應用范圍
主要應用于通信市場中各頻段室內、室外覆蓋用直放站及其它頻率變換應用等。
•優勢
具有低功耗 , 小體積 ,應用簡單的特點 , 具有良好的性能指標 , 包括線性 ,相噪等。
•技術指標要求
一、端口特性
•供電 5V
•輸入 RFIN，IFIN
•輸出 IFOUT，RFOUT
•封裝尺寸 :50*40*20mm(L*W*H)
二、射頻特性
•輸入功率: ≦-10dBm
•增益:-5dB到+5dB
•控制線 DATE，CLK，ENX， ENABLE， MODE
•射頻工作頻段 30M-2700MHz
•VCO頻率范圍 85MHz-2700MHz
•中頻聲表中心頻點 :120MHz(70/140M可選)，聲表時延≦3μS
基本原理 :

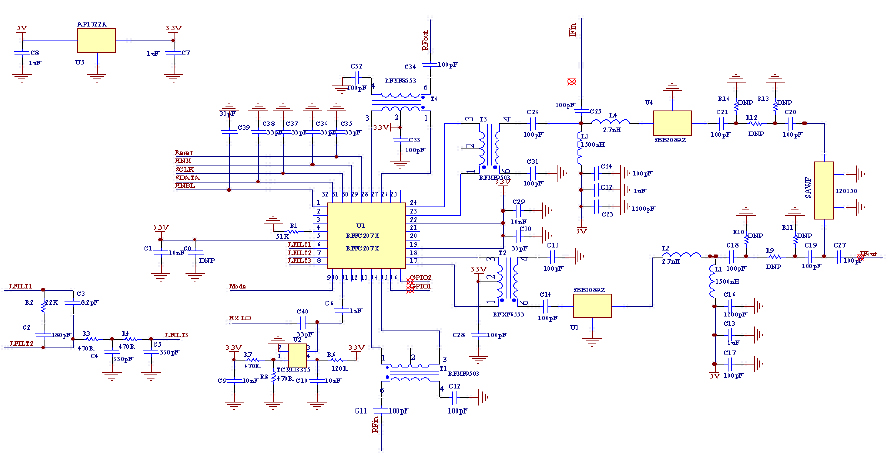

輸入信號下變頻到 120MHz中頻,經過中頻放大 , SAWF濾波, 再放大 , 上變頻到與輸入信號一致的頻點 . 如需改變 IF頻率,只需更改 SAWF及本振頻率即可實現 . 原理圖如下 :
點擊圖片查看大圖
在此設計中 , 將用到 RFMD的以下器件 : RFFC2071: 1Pcs RFXF9503:2Pcs RFXF8553:1Pcs RFXF6553:1Pcs SBB2089Z:2Pcs.
其他關鍵器件 : SAWF(120MHz) TCXO(26MHz) LDO(5V to 3V)
其他關鍵器件 : SAWF(120MHz) TCXO(26MHz) LDO(5V to 3V)
RFFC2071基本框圖 :
RFFC2071功能簡介 :應用范圍 :
. 本振頻率范圍 : 85-2700MHZ. .CATV前端 . 小數分頻 ..數字電視直放站 . 頻率步進 :1.5Hz. .移動直放站 . 全集成低相噪 LO和 LO緩沖放大 . .WiMax/LTE . 高線性 RF淚頻器..衛星通訊 . 淚頻器頻率范圍 : 30-2700MHz. .點對點通信 . 高 IIP3(+23dBm). .軟件無線電 . 淚頻器偏置可調 , 以滿足低功率應用 ..頻率變換器 . 全雙工模式 . . 供電電壓 : 2.7V-3.3V. . 低電流消耗 . . 3或者 4線串口編程界面 . . 工作溫度 : -400C-+85 0C
RFFC2071功能簡介 :應用范圍 :
. 本振頻率范圍 : 85-2700MHZ. .CATV前端 . 小數分頻 ..數字電視直放站 . 頻率步進 :1.5Hz. .移動直放站 . 全集成低相噪 LO和 LO緩沖放大 . .WiMax/LTE . 高線性 RF淚頻器..衛星通訊 . 淚頻器頻率范圍 : 30-2700MHz. .點對點通信 . 高 IIP3(+23dBm). .軟件無線電 . 淚頻器偏置可調 , 以滿足低功率應用 ..頻率變換器 . 全雙工模式 . . 供電電壓 : 2.7V-3.3V. . 低電流消耗 . . 3或者 4線串口編程界面 . . 工作溫度 : -400C-+85 0C

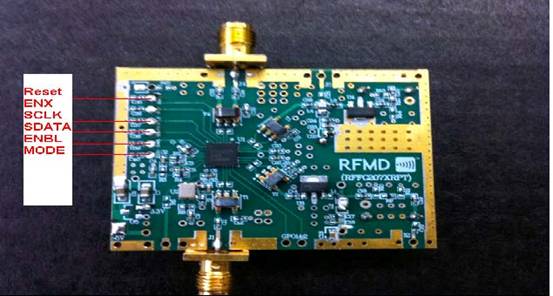

•實物:
•主要測試數據 :

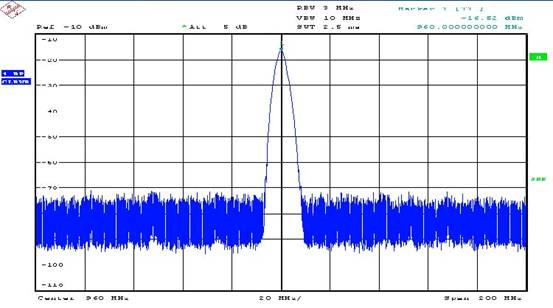

1 900MHz測試數據 :測試條件 : CW信號從 J1口輸入 , 頻率
960MHz, 輸入功率 :-20dBm設置 Lo 信號為 1080MHz,鎖相環環路帶寬為 120K.測試結果 :輸出功率為 -16.52dBm, 增益:+3.48dB
相位噪聲測試數據 :
此 900MHz測試結果如下 :
| ||||||||||||||||

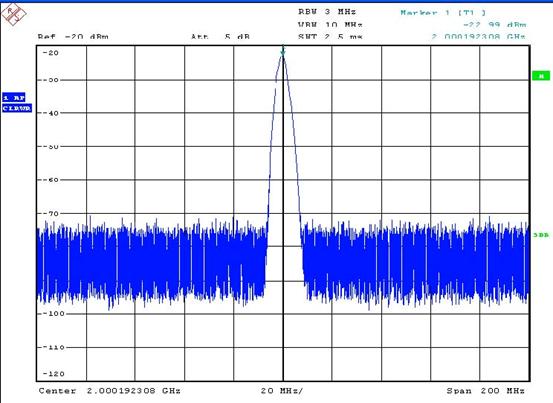

2: 2GHz測試數據 :測試條件 :信號從 J1口輸入 , 頻率 2000MHz, 輸入功率 :-20dBm
設置 Lo 信號為 2120MHz, 鎖相環環路帶寬為 120K.測試結果數據 :輸出功率為 -22.99dBm, 增益:-2.99dB

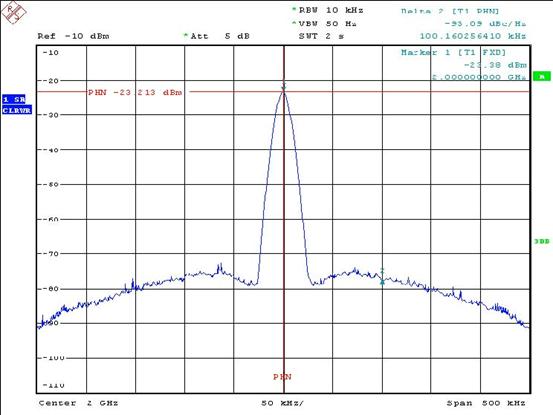

相位噪聲測試數據 :
