WSA5000實時頻譜分析儀（RTSA）的操作界面是一個全功能的頻譜分析應用程序，其設計能和WSA5000實時頻譜分析儀一起工作。RTSA應用程序提供標準的頻譜分析功能，包括頻率控制，標記功能和多跟蹤功能。

WSA5000實時頻譜分析儀是一款基于軟件無線電的高性能射頻接收機，數字轉換分析儀。基于軟件無線電專利的射頻接收機，這款WSA5000提供了業界領先的綜合靈敏度，調諧范圍，瞬時帶寬（IBW）和掃描速度。它具有混合的射頻接收器前端（RFE），其將超外差，直接變頻和直接數字化技術與寬頻帶、窄頻帶ADC相結合。

WSA5000實時頻譜分析儀可以用來測量Wi-Fi，藍牙和LTE等信號，并且標記可用于追蹤特定頻率。在WSA5000實時頻譜分析儀中，復雜的基于FPGA的電平觸發器，可以捕獲隨機的，瞬時的的高達100MHz帶寬的瞬時信號。在以后的時間可以通過記錄和回放功能重播所捕獲和存儲的信號。您還可以將捕獲的數據用CSV文件導出作進一步分析。為了使信號顯示和捕獲更加方便，你可以在任何時間保存并加載這些設置。

我們可以通過互聯網訪問PyRF網站：pyrf.org/，并在上面下載WSA5000實時頻譜分析軟件，并通過安裝向?qū)нM(jìn)行安裝，當安裝完成即可和設備相連進行相應的操作了。WSA5000實時頻譜分析儀具有操作方便，顯示直觀的用戶界面，便于用戶使用。

此圖是我們需要安裝ThinkRF的應用軟件

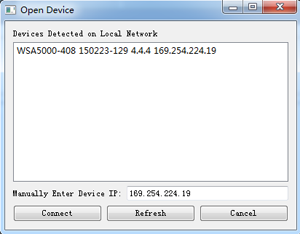

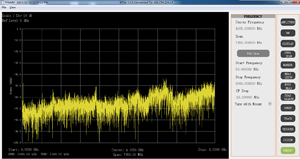

當設備開機并和PC建立穩定的鏈路后，我們打開軟件會出現左上方的對話框，此時我們可連接設備登陸操作界面，顯示右上方的操作界面。

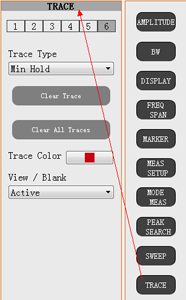

此圖顯示了軟件的基本設置功能，在每一項的子菜單我們可以進行相應設置，包括：振幅、頻率、標記點、測量設置、測量模式、峰值、掃描、軌跡、觸發、系統、復位等功能。

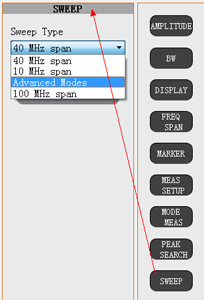

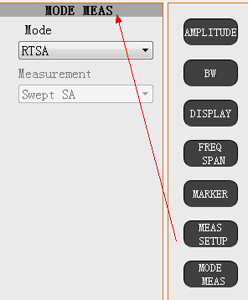

在“模式設置”里我們可以選擇頻譜儀的工作模式：Spectrum Span或RTSA，在實時頻譜儀工作模式下，由三種實時帶寬可供選擇，最大達100MHz。

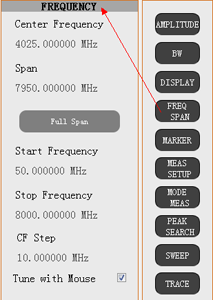

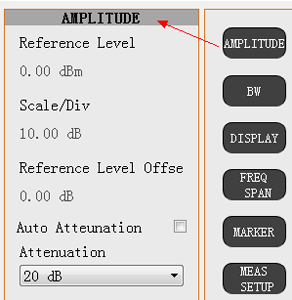

當選定工作模式后，我們可以根據實際的需要進行相應的參數設置，包括參考電平、顯示刻度、參考位置補償、衰減；分辨率帶寬；頻率、標記點（最多12個）等。

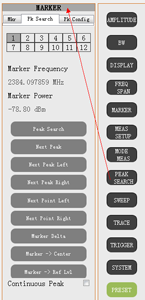

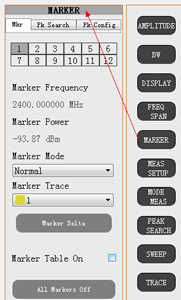

在此處我根可以根據實際需要設置各種標記點（包括峰值點等）和相應的軌跡數量（最多6條）、顏色等。

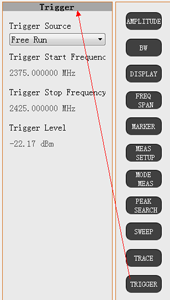

在此處我們可以設置觸發頻率和電平值，設置抽樣速率、IQ路徑和參考時鐘。
