在現代電子線路設計當中，越來越多的軟線路板（FPC）及高速線路板(PCB)被應用到物聯網的通信及復雜電子設備中，如WIFI設備、藍牙及相關無線終端設備等。而對于這些設備來說，信號的完整性變得非常重要，特別是線路板的阻抗對信號完整性起到了至關重要的作用。

Sequid TDR作為專業的線路板阻抗測量工具擁有優越的性能，抖動Jrms<500fs的差分階躍信號源，物理上升時間<65ps，Sequid特有的仿真算法，能通過算法計算出上升時間不同上升時間的阻抗差別，最小算法上升時間可達25ps，這完全可以測試距離非常短的高速線路。由于距離越短的線路測試的誤差會越大，通過精確的校準給線路做補償是非常必要的，Sequid的TDR有帶有精準的補償功能，通過open、short及負載的校準，讓連接位置及線路損耗得到了很好的補償。如圖一及圖二的對比可以明顯看出做了補償與未作補償的測試會有明顯的區別，校準后的測試因為做了相關補償，測試阻抗曲線較圖一有明顯的變化，測量值更趨近于真實值。

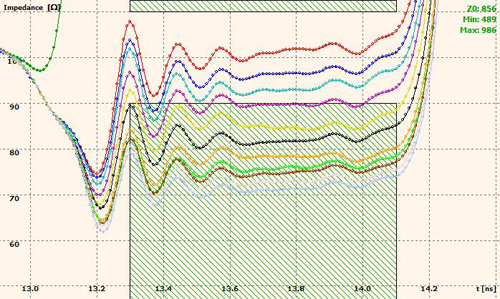

圖一：未校準

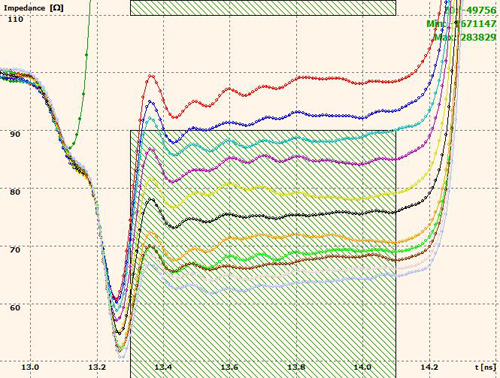

圖二：校準后

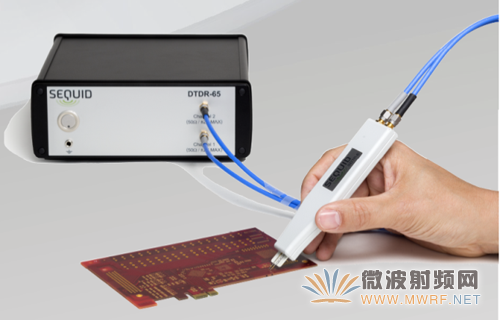

Sequid的擁有多種不同類型的探頭，差分、單端可調及不可調間距的要求都能滿足。為了讓大家更清楚了解DTDR-65的測量的特點，我們用Sequid 18G SDTP-P可調差分探頭對用于物聯網設備的2cm左右長的FPC（如圖三）線路進行了阻抗及其他相關參數的分析，將SDTP-P間距調成0.1mm對紅色指出線路進行測量。

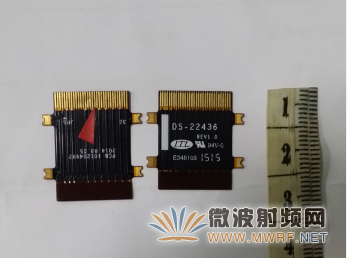

圖三：2cm長FPC

分別測出兩個測量結果，從圖四測量結果中我們可以看到，Sequid的TDR擁有類似采樣示波器功能的實時波形，那可讓研發型的客戶實時了解接觸部位時域反射信號的變化或者探頭是否接觸良好。同時，在結果測量波形里，可以根據產品的規格要求設定起始（可選擇時間或者距離，距離的準確性與相關參數設置有關系）及阻抗公差范圍，明顯看出兩塊FPC長度的差距（大約0.3cm）及阻抗值，軟件將同時提供每個測試樣品的最大、最小及平均值。

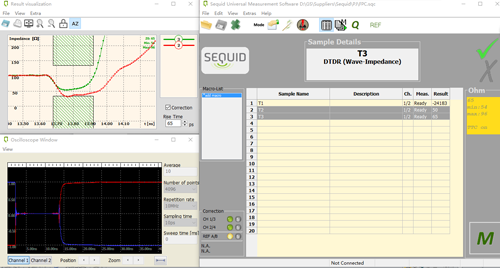

圖四：FPC 測量結果

阻抗測試的模板可以根據PCB上線路特性來自動生成阻抗隨時間變化的自定義模板，如圖五所示，這樣可以準確的對特殊PCB走線的好壞進行判斷及檢測，如PCB板上的線圈電路的短路、斷路等。

圖五：自定義非規則模板

Sequid的TDR有單端STDR65及差分DTDR65，除了以上阻抗測試相關功能，可選擇基于頻率的介電常數測試功能用于PCB Test Coupons的介電常數測試，也可以選擇S11及VSWR的測試功能用于物聯網設備中天線的測試，這些測試的介紹將在以后的應用文章中一一推出。更多Sequid TDR的詳情可咨詢中國區代理商深圳市千兆科科技有限公司。

來源：深圳市千兆科科技有限公司
