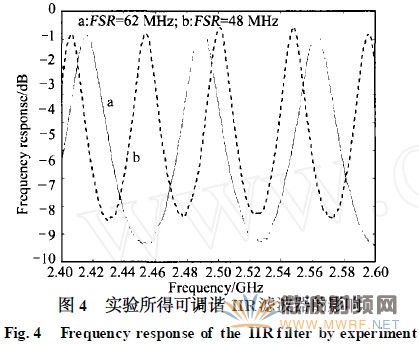

在光纖環中串接2個CFBGs，它們的中心波長分別是1547.2nm和1548.5nm。CFBGs是通過掃描法用25mm的相位掩模板在經載H處理的普通單模光纖上制作而成。2個CFBGs的中心反射率都高于99%。圖4給出了IIR濾波器頻響的實驗結果，其中曲線a對應CFBG1，曲線b對應CFBG2，FSR分別等于62MHz和48MHz，對應2個抽頭光纖距離差為3.22m和4.17m。實驗所觀察的頻率范圍是2.4～2.6GHz，所獲得的濾波器的抑制比大于6.5dB，而根據理論計算該值只有510dB。這是由于耦合器的分光比不是嚴格的310dB，導致了較大的抑制比，正如圖2曲線b所示。這也表明，為了獲得較好的抑制比，耦合器的最佳耦合比并非310dB。理論分析表明，耦合器的分光比在45∶55左右可獲得最大的抑制比，將若干個這樣的IIR濾波器串接，可獲得較高的抑制比。可調諧陷波濾波器的實驗結果如圖5所示。結果表明，濾波器的FSR可以通過改變輸入光波長而實現調諧，濾波器抑制比大于20dB。

實驗結果表明，2種濾波器結構是有效和可行的。實際上，可以根據需求設計包含多個CFBGs的濾波器，這樣可以實現更大范圍的調諧，同時濾波器的FSR可通過控制CFBGs在光纖環上的位置來精確控制。濾波器連續調諧的范圍主要受CFBGs長度的限制，若采用更長的CFBGs，可實現具有大范圍連續調諧能力的濾波器。

3、結論

設計了2種新穎的基于光纖環和CFBGs的可調諧微波光子濾波器，濾波器的FSR可通過改變輸入光的波長實現連續調諧。這2種濾波器結構都比較簡單且易于實現，所需的濾波器FSR可通過精確控制CFBGs在光纖環上的位置來設計，通過使用低色散的CFBGs，由雙邊帶調制和色散效應引起的射頻功率惡化可以得到有效的抑制^[7，8]。

參考文獻：

[1]Pastor D ,Capmany J ,Ortega B. Broadband tunable microwave transversal notch filter ba sed on tunable uniform fiber Bragg gratings a s slicing filter [ J ] . IEEE Photonics Technology Letters ,2001 ,13 (7) :726-728.
[2]Gwanda B A L , Zhang W, Williams J A R , et al. Microwave photoic filtering using Gaussion-profiled superstructure fibre Bragg grating and dispersive fiber[J ] . Electronics Letters ,2002 ,38 (22) :1328-1330.
[ 3]Leng J S ,Zhang W, Williams J A R. Optimization of super-structured fiber Bragg gratings for microwave photonic filters response [ J ] . IEEE Photonics Technology Letters , 2004 ,16 (7) :1736-1738.
[ 4]Hunter D B , Minasian R A. Microwave optical filters based on a fiber Bragg grating in a loop structure [A] . International Topical Meeting on Microwave Photonics [ C ] .Technical Digest ,1996. 273-276.
[5]Hunter D B , Minasian R A. Microwave optical filters using in-fiber Bragg grating arrays [ J ] . IEEE Microwave and Guided Wave Letters ,1996 ,6 (2) :103-105.
[ 6]CHI Hao ,ZHANG Xian-min. A novel tunable fiber-optic microwave notch filter using fiber loop and cascaded fiber Bragg gratings [ J ] . Microwave and Optical Technology Letters ,2004 ,41 (5) :386-388.
[7]SHI Pei2ming ,YANG Xing2yu ,SONG J i-en , et al. Analysis of a linearly chirped grating with the apodization of parabola squared function on its property of dispersion compensation[J ] . Journal of Optoelectronics ·Laser (光電子·激光) ,2004 ,15 (9) :1065-1068. (in Chine se)
