下一代基站發射機和接收機不僅采用單一無線制式的多載波（MC）技術，并且引入了在單一發射機路徑中的多種制式，這些對帶寬提出了更寬的要求。例如，GSM、W-CDMA 和LTE 多載波可以同時從一個多標準無線電（MSR）基站單元進行傳輸。蜂窩網絡可以支持多種制式，這對于降低基站規模和成本而言十分重要。鑒于此，MSR基站將會從當前已部署的2/3G無線制式順利而穩定地過渡到3.9G（例如LTE）、甚至是4G（例如LTE-Advanced）技術。這對于網絡運營商、服務提供商和消費者來講是一個好消息。但采用MSR 多載波配置使得對MSR 基站發射機進行測試更具挑戰。為確保MSR 基站的順利部署，有必要通過一種快速、高效的途徑來應對測量挑戰。

新的要求

當基站支持多個無線接入技術時，3GPP 第9版標準包含一系列有關MSR 的文檔（3GPP TS37 第9 版），并對基站一致性測試提出了要求。這些文檔覆蓋了采用3GPP 頻分復用（FDD）制式（例如LTE FDD、W-CDMA/HSPA 和GSM/EDGE）和3GPP 時分復用（TDD）制式（例如LTE TDD 和TD-SCDMA）的MSR 多載波組合。接收機一致性測試類似于每個單制式的測試，而發射機一致性測試必須在MSR 多載波分配情景下執行。

當測試MSR 多載波配置時，TS37 文檔定義的射頻要求指定了通道功率測量、誤差矢量幅度的調制質量（EVM）、頻率誤差（計算過程與EVM 相同）、雜散發射、工作頻段殘余輻射或頻譜輻射模板（SEM）。在測試每個制式的每個載波時，要求對ACLR、占用帶寬（OBW）及各發射機路徑之間時間同步進行測量。盡管在MSR 多載波配置時對上述三種測量沒有強制要求，但一些基站制造商仍然希望進行測試。這種測試需要貼近實際應用情景，覆蓋被測基站所支持的全部制式，并可為用戶提供出色的測試效率。

執行頻譜測量

MSR 頻譜測量與單制式測試極為相似，可通過信號分析儀或頻譜分析儀（SA）的掃描分析功能，或矢量信號分析儀的快速傅立葉轉換（FFT）分析來完成測量。掃描分析方式更加適合帶外或通道外的測量（例如雜散發射、ACLR 和SEM），因為頻寬設置需要大于單載波測量所用的頻寬。

圖1 顯示了根據3GPP TS37.141 定義的MSR 一致性測試來進行測量的載波通道功率的掃描頻譜視圖。在本例中，針對MSR 的測量應用軟件可掃描基于頻譜儀的MSR 通道功率測量，測量非常簡單。或者，也可手動配置頻譜儀的分辨率帶寬（例如100 kHz）進行掃描，帶寬需要足夠窄才可以區分GSM 載波，同時可為每個感興趣的載波添加一系列頻帶功率游標。

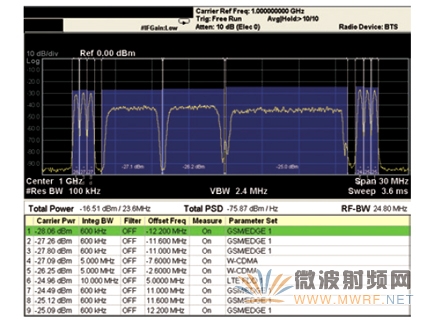

圖1. 使用在X 系列信號分析儀上運行的Agilent N9083A MSR測量應用軟件來執行多載波通道功率測量。MSR 被測信號是3GPP 測試配置4c（TC4c）的一個示例，假設基站發射機的射頻帶寬為25 MHz。它包括總計6個GMSK/8PSK 的載波（在射頻帶寬的最低和最高頻偏上各有3個載波）、2個W-CDMA 載波和1個LTE FDD 10-MHz 載波。

數字調制質量的測量

在評測信號調制質量時，例如MSR多載波配置中每個載波的EVM，測試工程師考慮的主要方面是如何在MSR 基站射頻端口所支持的寬帶寬內一次性采集所有可用的有效載波。記住，該規范沒有強制要求借助具有寬帶采集前端的分析儀同時捕獲所有的有效載波。

對于發射機一致性測試，使用被測器件的任意重復碼型波形（例如各種測試模式）來進行測量。3GPP TS37.141 MSR 基站一致性測試標準定義了幾個用于測試配置的MSR 多載波分配碼型。因此，即便是不使用寬帶前端硬件來同時捕獲所有可用的MSR多載波，發射機一致性測試也可借助傳統的信號采集方法來完成。

本質上講，測試工程師捕獲每個單載波并逐個進行調制質量測量，隨后使用恰當的窄采集輸入帶寬前端來捕獲每個單載波。第二步，工程師將頻率轉換為第二個載波，捕獲并測量EVM，以此類推。這種方法不需要通過昂貴的寬帶前端硬件一次性覆蓋所有的載波，也不需要在捕獲寬帶信號之后使用大型波形采樣計算EVM，因而被工程師視為簡單易用、經濟高效的方法。目前最寬的蜂窩載波帶寬是LTE 的20-MHz 帶寬。但LTE-Advanced 又會如何呢？根據LTE 第10 版規定，LTE-Advanced 將支持高達100-MHz 的系統帶寬。由于LTE-Advanced 支持載波聚合，每個元器件載波都具有高達20-MHz 的帶寬。用戶需要花費額外的時間和精力逐個轉換每個載波測量，但所花費的時間和精力將完全取決于測試儀/分析儀設備或外部控制程序中的連續捕獲和解調計算過程/算法。如果選擇“快速本振和載波間模式轉換”，那么它在測試速率方面的劣勢會很不明顯。

使用寬帶寬分析儀硬件對全部感興趣的有效載波進行同時捕獲的成本要高于窄帶寬硬件，但它對MSR 無線器件中的瞬時事件進行驗證和故障診斷（例如功能設計驗證和實際系統操作測試）非常有效（圖2）。從已采集的寬帶波形中取出每個載波，分別對其進行EVM 測量。捕獲采樣結果包括所有的同時存在的有效載波。

圖2. 該圖比較了使用窄帶寬硬件對每個載波進行連續采集（左側）和使用寬帶寬硬件對全部載波進行同時采集（右側），以用于調制分析。

無論采用寬帶寬還是窄帶寬硬件分析儀方法，都要求使用恰當的接收機濾波器對每個感興趣的載波進行過濾。濾波器能夠抑制相鄰載波功率干擾，從而使分析儀在多載波條件下對每個載波都能達到很好的同步和調制穩定性。以W-CDMA（或TD-SCDMA）載波為例，標準規范明確定義了接收機濾波器形狀，濾波器為3.84 MHz（TD-SCDMA 為1.28 MHz）、滾降因子為0.22的根升余弦濾波器。對于GMSK和LTE等制式，不存在如此明確的規范。相反，可能需要為滾降因子變化幅度較大的分析儀添加一個相鄰載波抑制濾波器（即便會影響調制質量）。

總結

在對MSR 多載波基站發射機器件進行頻譜和功率測量時，頻譜掃描的方法仍然適用。它同樣可用于每個載波發射機器件的測量。在分析MSR多載波配置下每個載波的調制質量時，可采用兩種方法。第一種方法，使用窄帶寬硬件前端連續采集每個載波。該方法假設MSR 被測信號是一個任意重復測試模式信號，具有簡單和低成本的優點。第二種方法，使用寬帶寬硬件前端同時采集所有的載波。該方法能夠真正同時捕獲所有的載波，以便對瞬時事件進行故障診斷，缺點在于成本高昂。每種方法的總測試效率取決于測試序列算法的設計或編程方式。

作者簡介
Moto Itagaki 是安捷倫科技公司蜂窩和無線信號分析領域的高級應用產品策劃。他擁有超過15 年的無線技術經驗，最初擔任安捷倫移動通信測試的研發工程師。作為產品策劃，Itagaki 推動了GSM/EDGE、W-CDMA/HSPA、IS95、cdma2000、1xEV-DO、802.16-OFDMA、LTE 和MSR 測試應用軟件的發展。Itagaki 常駐日本神戶辦事處，持有日本東北大學的電子和通信工程碩士學位。
