3550數字無線電綜合測試儀是美國艾法斯有限公司推出的一款手持式綜合測試儀，對傳統的模擬通信系統和DMR,PDMR、P25、NXDN以及dPMR等數字系統的外場測試非常便利。

無線電設備檢測是無線電管理部門一項重要工作，有些無線電發射設備架設在高樓、高山上，一般的綜合測試儀較笨重，難以開展測試工作。無線電管理部門對無線電發射設備比較關注的參數有頻率誤差、發射功率、占用帶寬、雜散發射等，利用3550數字無線電綜合測試儀就能滿足對以上參數的測試。下面介紹下詳細的測試方法及操作：

測試附件準備

1、射頻測試線纜。用于連接綜合測試儀和發射機。
2、射頻轉接頭，3550射頻接口為TNC陰頭。根據射頻線纜接頭、對講機射頻接口類型配備相應的射頻轉接頭。
3、音頻測試線纜。音頻測試線纜可以根據被測試對講機的耳機改造而成。
4、衰減器。3550綜合測試儀T\R接口直接輸入最大信號為20W，ANT接口直接最大輸入信號為10dBm，SWR接口為10dBm。使用前大致判斷下發射機的發射功率，選用合適的衰減器，以免損壞儀器。
5、帶阻濾波器。濾除主信號，主要用于雜散測試。

測試步驟

一、設備連接

將對講機的天線接口和3550綜合測試儀的T\R接口用射頻線纜連接；將對講機的音頻輸入接口和3550綜合測試儀的AUDIO OUT接口連接。

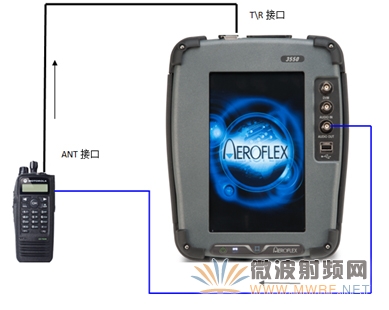

圖1：測試連接圖

說明：黑色為射頻線纜，藍色為音頻線纜，箭頭方向是信號的走向。

二、測試內容

1、頻率誤差

第一步，接收機設置。在“接收機”菜單下打開“接收機”，輸入發射機的當前發射信道頻率419.250MHz。

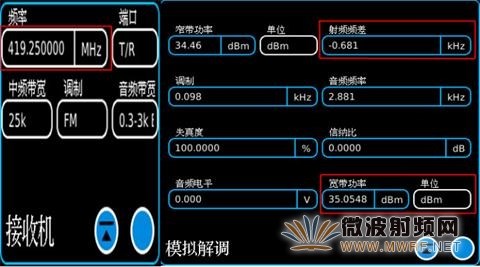

第二步，打開解調。在“接收機”菜單下打開“模擬解調”，按住發射機的PTT按鈕，就可以在屏幕上讀出頻率誤差值，如圖2所示，頻率誤差即射頻頻差為-0.681kHz。

圖2：接收機及模擬解調界面

2、發射功率

設置與頻率誤差測試相同，按住發射機的PTT按鈕，就可以在模擬解調界面上讀出射頻功率，如圖2所示，射頻功率即寬帶功率為35.0548dBm。

3、占用帶寬

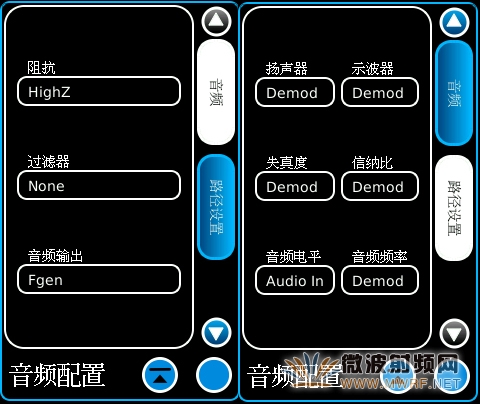

第一步，音頻配置。在“系統”菜單下選擇“音頻配置”，將音頻的接口配置為Fgen和路徑配置改成如圖3所示。

圖3：音頻配置

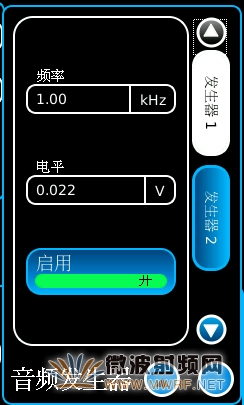

第二步，音頻輸出。在“發生器”菜單下打開“音頻發生器”，如圖4所示，設置音頻信號頻率為1kHz，啟用音頻發生器，調節音頻源的輸出電平，使3550測試儀頻偏儀顯示3kHz頻偏。然后將音頻電平提高10dB。

圖4：音頻發生器設置

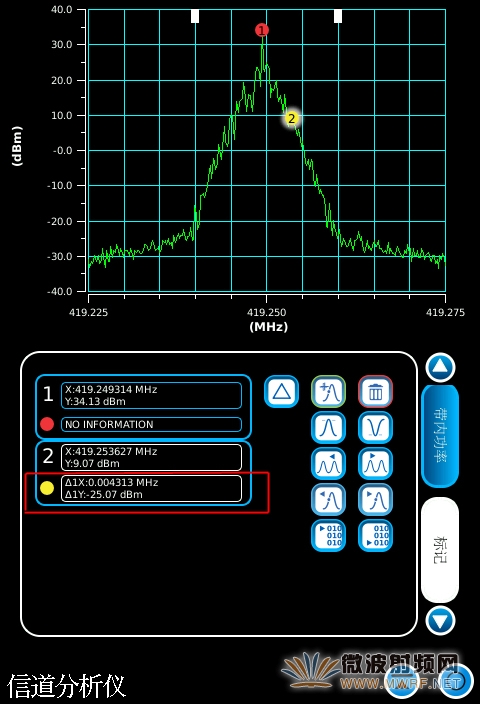

第三步，測量帶寬。在“選件”菜單下打開“信道分析儀”，設置中心頻率為發射機的工作頻率，打開最大值保持及標記功能，利用ITU-R建議SM.443采用26dB處測量帶寬的方法，作為對帶寬的估計。標記1與標記2的電平差值約為26dB，頻率差為4.313kHz，即占用帶寬為2倍頻率差約8.626kHz，如圖5所示。

圖5：帶寬測量

4、雜散發射

發射機一般會在載頻二次或三次諧波處出現比較大的雜散發射， 利用3550綜合測試儀測量二次或三次諧波電平值。由于3550綜合測試儀頻段到1000MHz，對于VHF頻段發射機可以測到三次諧波，對于UHF頻段發射機只能測到二次諧波。

第一步,加裝帶阻濾波器。在對講機的天線接口和3550綜合測試儀的T\R接口之間加裝帶阻濾波器，其作用是濾除主信號。
第二步, 接收機設置。在“接收機”菜單下打開“接收機”，頻率設置為發射機工作頻率的2倍。

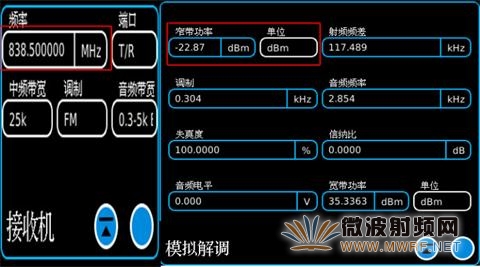

第三步，雜散測試。在“接收機”菜單下打開“模擬解調”，按住發射機的PTT按鈕，就可以在屏幕上讀出相關參數的值，如圖6所示，窄帶功率即雜散發射值為 -22.87dBm。
第四步，加音頻再次測試。在“發生器”菜單下打開“音頻發生器”，設置音頻信號頻率為1kHz，啟用音頻發生器，調節音頻源的輸出電平，使3550測試儀頻偏儀顯示3kHz頻偏，在模擬解調界面上讀出雜散發射值。
第五步，取第三步和第四步中最大值，即為雜散發射值。

圖6：雜散測試

5、調制限制

第一步，音頻輸出。在“發生器”菜單下打開“音頻發生器”，設置音頻信號頻率為1kHz，啟用音頻發生器，調節音頻源的輸出電平，使3550測試儀頻偏儀顯示3kHz頻偏。然后將音頻電平提高10dB。

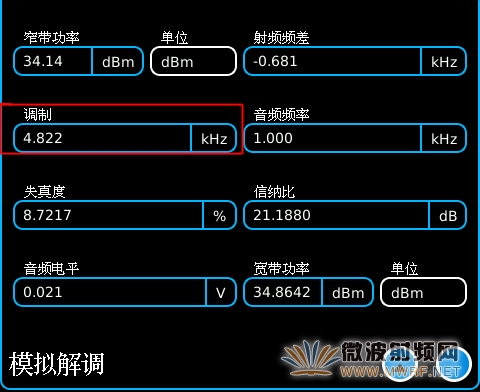

第二步，調制限制測試。在“接收機”菜單下打開“模擬解調”，就可以在屏幕上讀出相關參數的值，如圖7所示，調制即調制限制為 4.822kHz。
第三步，變動音頻頻率再次測試。保持第一步中的音頻電平值，使音頻頻率從300Hz變化到3kHz，在模擬解調界面上讀出調制值。
第四步，在第二步和第三步中選出最大值即為最大頻偏。

圖7：調制限制

作者：浙江省衢州無線電監測站 鄭順洪
