01. 是否可以將頻譜分析儀當做網絡分析儀使用？

是的，有2 種方法可將頻譜分析儀當作網絡分析儀使用，但是都只能進行標量測量。

方法1：使用頻譜分析儀內置的跟蹤信號源。大部分安捷倫頻譜儀可以加裝這個選件。如果要測量反射系數，則還需要一個定向耦合器去采集反射功率。

方法2：使用獨立的源。如需要可配上耦合器。前提是頻譜儀的掃描速度要快過信號源的掃描速度。但這種方式通常不被推薦，因為它的準確性較低。

對于校準，可用到的方法是歸一化的方法。這種方法把接收機和源的頻率響應移除。然而，矢量網絡分析儀采用更強大的誤差校準技術，還可以消除不匹配和交調帶來的的影響。這就意味著，一般來講，和頻譜分析儀方法相比較，網絡分析儀可以進行更準確的測量。

02. 頻譜分析儀在零掃寬能夠測得的最快脈沖上升時間是多少？

測得的上升時間一般不會超過頻譜分析儀的最佳上升時間。分析儀的上升時間由下面這個公式來確定：
Tr = 0.66/max RBW，其中RBW 為分辨率帶寬。

例如，在PSA (E4440A、E4443A、E4445A、E4446A 或E4448A)中，RBW 最大值為8 MHz。因此，最快的上升時間為：
0.66/8 E6 = 82.5 nS。

然而，RBW 過濾器帶寬誤差為±15%，額定值（中心頻率= 3 GHz），因此上升時間范圍在71.7 nS 到97 nS 之間。

參見具體頻譜分析儀的技術資料或規范指南。

03. 怎樣設置矢量信號分析儀(VSA)測量I 和Q 增益和相位？

在使用89600S 或89400 系列矢量信號分析儀時，必須有兩個基帶信道輸入。把I 或Q 信號連接到信道1 上，把另一個信號連接到信道2 上。確保89400 處于矢量模式下，或已經打開89600 的VSA (非標量)應用程序。

在89400 上，選擇：Instrument Mode > receiver > IF section (0-10 MHz)。

在89600 上，選擇：Input > Channels > 2 channels.

設置4 個網格(89400: Display > 4 grids stack; 89600: Display > Layout > Stacked 4).
對軌跡A，選擇Measurement Data spectrum ch1 和Data Format log magnitude。
對軌跡B，選擇Measurement Data spectrum ch2 和Data Format log magnitude。
對軌跡C，選擇Measurement Data frequency response 和Data Format log magnitude。(在89600上，必須先選擇Cross Channel，然后再選擇Freq Response)
對軌跡D，選擇Measurement Data frequency response 和Data Format wrap phase。

選擇量程，以使OV1 (ADC 過載消息)消失。

自動定標所有軌跡。

現在，可以使用標尺，在軌跡C 中進行增益測量，在軌跡D 中進行相位測量。

在89400 上，按藍色Shift 鍵> A, Shift > B, Shift > C 和Shift > D，激活所有標尺。然后選擇 Markers > couple markers on。使用旋鈕，把標尺滾動到感興趣的標尺上。

在89600 上，選擇Markers > Position，勾選Marker and Couple Mkrs。把標尺移動到感興趣的頻率上。

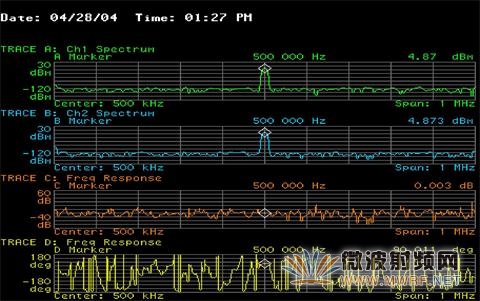

任何正弦波測量圖像：

04.怎樣計算VSA (矢量信號分析儀)上EVM (誤差矢量幅度)測量的不確定性？

E4406A、89400 系列和89600 系列矢量信號分析儀以略微不同的方式規定了EVM (誤差矢量幅度)精度。為了計算EVM 測量的不確定性，E4406A 同時規定了精度和本底誤差。精度指標適用于遠遠高于本底噪聲的EVM 測量。本底是誤差可以測得的EVM 的最低值。本底誤差與DUT (被測設備)的EVM 不相干(類似于噪聲)，在測量接近本底時會提高。這些誤差與精度誤差加在一起。

例如，對cdmaOne 專用測量模塊(E4406A 上的選項BAC)中的QPSK EVM 測量，本底誤差是2.5%，精度是 ±0.5%。如果DUT 的EVM 是5%，那么本底誤差計算方法如下：

SQRT(EVMDUT2 + EVMSPEC2) - EVMDUT
SQRT(5%DUT2 + 2.5%SPEC2) - 5%DUT = 0.59%

最大測量值是：

EVMDUT + 本底誤差+ 精度
5% + 0.59% + 0.5% = 6.09%

最小測量值是：

EVMDUT - 精度
5% - 0.5% = 4.5%
(本底誤差不影響最小測量值)

因此可以在4.5 - 6.09%范圍內任何地方測量DUT 的EVM。
