序列控制字段：長度為16bit，由序列號和分段號2個字段構成。其中12bit的序列號用來指示MSDU或MMPDU的序列編號。STA發送的每個MSDU或MMPDU被分配1個序列編號，隨著每個MSDU或MMPDU的出現而以1遞增。MSDU或MMPDU每個分段的序列號相同，當MSDU、MMPDU或其分段重傳時，序列號保持不變。4bit長的分段號則用于指示MSDU或MMPDU的分段編號。當MSDU或MMPDU僅有1個分段時，分段編號為0；當MSDU或MMPDU有多個分段時，其第1個分段的分段編號為0，其后的分段編號以1遞增，所有重傳分段的分段編號保持不變。

FCS字段為32bit的CRC，它由MAC頭和幀全部字段計算得到。

3、不同芯片的幀結構分析

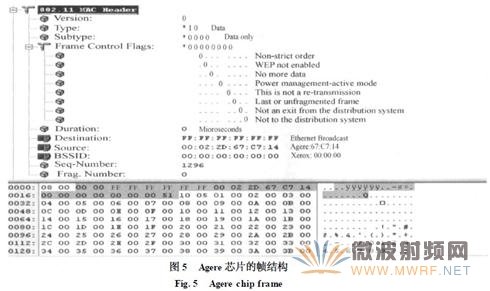

以常見的Agere芯片組為例[8]，用無線網卡在測試板下抓拍的由AgereGoldUnit發出的幀結構，見圖5.

幀的類型和子類型為“010000”，對照表1可以得出此幀為單純的數據幀。其去往DS和來自DS均為0，由對照表2可以得出其地址1為DA，地址2為SA，地址3為BSSID。這里DA為“FFFFFFFFFFFF”，即廣播幀；SA為芯片的MAC地址。在序列控制字段中，分段號為0，說明此MSDU沒有分段；而比較相鄰的2個幀，可以看出幀的序列號是以1遞增的，而2個幀之間的時間間隔約為20ms。

由于現在的信號源只能對一定格式的幀進行循環發送，無法使每幀的序列號遞增，所以只有在接收程序中屏蔽掉對幀序號進行驗證的功能。若幀間空閑時間過小，則芯片未能完成CRC校驗，從而導致誤幀率計算錯誤，所以還必須將幀間的間隔時間設置成20ms。最后，再將幀格式設置成數據幀，這樣便能在接收性能測試時，使信號源發出的幀能夠滿足Agere芯片的要求。

在Philips的BGW200芯片組中，用同樣的方法可以發現：幀的格式為數據幀，而且數據區的前10個字節是在61～7A間進行循環，數據區的其他字節均為09。對于這種幀結構要求，首先對幀的數據區進行編程，使其滿足芯片要求，然后將幀的類型設置成數據幀，并使信號源循環發送這26個幀，這樣便能滿足測試Philips芯片的接收性能時對幀格式的要求。

4、發送恒定幀數的實現

由于在接收指標的測試時，是以8%的誤幀率進行判決的，所以權衡了測試時間和測試精度后，決定讓信號源每次發送1000個幀。當DUT解調出的正確幀大于920時，則認為滿足接收指標。

4.1、產生1000個幀的方法

1)通過GPIB卡來控制儀器射頻的開關時間，從而實現1000個幀的發送；
2)通過儀器自帶的ListMode來發送1000個幀；
3)通過將波形文件生成波形序列，從而讓儀器在觸發下發送1000個幀。

在11Mbit/s下，每幀的發送時間約為1ms，所以若采用第1種方法，精度不是很高，不能嚴格發出1000個幀；第2種方法同樣是控制儀器的發送時間，惟一區別就是在儀器自帶的listmode中設置發送時間，使其精度大大提高，時間精度可以達到μs級。不足的是，采用這種方法時，若導入不同的波形文件，則必須對listmode下的時間進行校準，而且在信道切換和功率變化時，均要重新編輯list，大大增加了測試的工作量；第3種方法則是由儀器在觸發模式下精確控制發幀數目。采用這種方法時，儀器并沒有立刻對傳遞過來的I/Q波形文件進行操作，而是根據用戶所需的發幀數，先將波形文件轉換成1個波形序列，然后再對這個波形序列進行調制，從而嚴格地保證了發幀數。相比第2種方法，第3種方法免去了信道切換和功率變化時編輯list的工作，提高了測試效率，也是現在實驗室中普遍采用的測試方法。

4.2、第3種方法發送1000個幀的實現步驟

在AgilentE4438C上用第3種方法發送1000個幀的實現步驟如下：
1)在Signalstudio中生成Wave文件，通過GPIB卡下載到E4438C中；
2)對Signalstudio傳過來的Wave文件進行編輯，并生成Sequence文件；
3)選取第2步生成的Sequence為波形文件；
4)設置Trigger。完成設置后，每按一下[Triggle]，便可以發送1000個幀了。

5、應用實例

實際應用中，在屏蔽室中測得Agere評估板在11Mbit/s下的接收指標，見表3。
