WiFi(WirelessFidelity)手機是一種新興的基于WiFi技術的VOIP電話。使用這種手機可以將模擬語音信號轉換為數據包的形式，通過熱點(AccessPoint)接入基于IP協議的互聯網上進行傳輸，從而接打電話。與傳統固話相比，WiFi手機的資費非常廉價，但使用的前提是，WiFi手機只有在熱點覆蓋范圍以內才能進行通話。但熱點的覆蓋范圍往往非常有限。

有兩種方法可以增大熱點的覆蓋范圍：一是提高熱點發射功率和提高手機接收靈敏度，但熱點的發射功率不可能無限制地被提高，所以同時還必須提高手機的接收靈敏度來增大熱點覆蓋范圍。根據自由空間傳輸損耗公式[1]：L(dB)=32.4+20×lgd(km)+20×lgf(MHz)　　

由此可以得出結論：在自由空間的理想情況下，手機接收靈敏度每增加6dB，便可使熱點的覆蓋范圍增大1倍。所以，提高WiFi手機的接收指標有非常實際的意義。要提高WiFi手機的接收性能，首先就必須準確地測試出其接收指標，然后才能對其進行改進，最終提高整個系統的性能。

在802.11系統中[2]，信息是以幀為單位進行傳輸?shù)模虼丝捎谜`幀率對接收性能進行統計分析，而在PHS系統中，是以誤碼率來定義接收性能指標的[3]。無論在對接收指標的定義上還是在接收性能的測試方法上，WiFi系統和PHS系統均存在較大差異。所以，文中將著重對WiFi射頻接收性能的測試方法進行分析，并給出一種通用的解決方案。

1、射頻接收指標及測試過程

1.1、射頻接收指標的定義

根據IEEE802.11b規范，有3項較為關鍵的射頻接收指標定義如下[4]：
1)接收機最小輸入電平靈敏度　對于在天線連接器上測得的-76dBm的輸入電平而言，若PSDU的長度為1024個字節，其誤幀率(FER)應小于8%；
2)接收機最大輸入電平　對于在接收端天線上測得的-10dBm的最大輸入電平而言，若PSDU長度為1024個字節，則其誤幀率(FER)最大應為8%；
3)接收機鄰道抑制　接收機鄰道抑制在每一信道組中的間隔，不小于25MHz的任意2個信道間鄰道干擾信號功率與有用信號功率的比值。對于采用11Mbit/sCCK調制的FER值為8%以及長度為1024字節的PSDU而言，鄰道抑制必須不小于35dB。

1.2、誤幀率

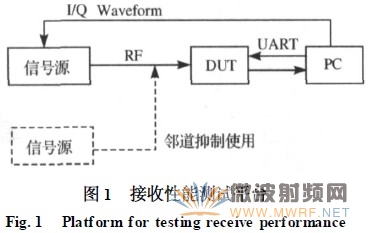

在上面3項指標的定義中，均提及了1個非常重要的參數：誤幀率，即傳輸過程中丟失和出錯的幀數和發送總幀數的比值。只有獲得正確的誤幀率，才能精確地測試出上述3項接收性能指標。實驗室搭建的接收性能測試平臺，見圖1.

在圖1的測試平臺上，由PC為信號源提供一定幀格式的I/Q信號波形文件，并由信號源發出一定數量的幀。同時，DUT在PC的控制下，對這些幀進行接收解調，求得相應的誤幀率。然后根據誤幀率來調節信號源的發射功率，直到誤幀率正好滿足指標要求，此時便能獲得DUT相應的接收性能指標。但在這個平臺上，要獲得正確的誤幀率，也存在2個難點：

1)信號源發出的幀格式必須滿足DUT的要求。不同芯片供應商提供的芯片對幀格式的要求是不同的，若滿足不了芯片對幀格式的需要，DUT便不能正確統計收到的正確幀數，從而導致誤幀率的計算錯誤；

2)信號源要能確保發出一定數目的幀，若信號源發出的總幀數都不能確定，誤幀率便無法計算。

2、幀結構分析

不同的芯片供應商在測試芯片接收性能時，往往采用不同的幀格式。只有幀格式滿足要求，才能統計出正確的收幀數，獲得準確的誤幀率。常見的WiFi芯片供應商Agere、Philips在接收測試時，對幀格式的要求也各不相同。文中主要針對Agere和Philips的幀格式要求進行詳細分析[5-6]。

2.1、幀的形成過程

在802.11DSSS系統中，幀的形成包括以下4個過程。

2.1.1　MSDU的形成　

MSDU是MACServiceDataUnit的縮寫，被稱為MAC層業務數據單元，是最原始的待發送數據信息。

2.1.2　MPDU的形成　

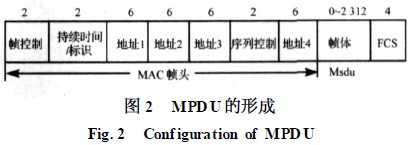

MPDU(MACProtocolDataUnit)被稱為MAC層協議數據單元。它是將MSDU按一定幀結構封裝后獲得的待發數據信息，見圖2。封裝過程包括在MSDU前加上MAC幀頭和在后面加上幀檢驗序列。

2.1.3　PSDU的形成　

PSDU(PLCPServiceDataUnit)被稱為PLCP子層業務數據單元，實際就是從MAC層傳來的MPDU信息。
