電源模塊為整個系統提供供電。系統還能響應用戶按鍵事件，并進行相應的處理。串口模塊為系統的擴展預留。

3.2 音頻頻譜分析儀的系統軟件設計

系統上電后首先進行系統初始化System_Init（），對看門狗、系統時鐘、定時器、I/O端口、ADC等各模塊進行初始化。接下來ADC12對連續的模擬信號進行采樣，得到離散化的數字信號，由處理器讀取該數字信號并進行相應的處理。采樣頻率過高，采樣點數過多，會占用大量寶貴的處理器內存，降低數據處理速度；采樣頻率過低，又會使采樣數據失真而無法恢復原始連續信號。因此，必須根據信號的頻率范圍來設置采樣頻率，同時要滿足采樣定理的要求。

當采樣頻率一定時，增加采樣點數可以提高頻率分辨率，但數據存儲空間和計算量也相應增大。一般可根據實際需要進行采樣點數的選取，通常設置為2的整數次冪，以便于進行后續的FFT譜分析，本系統采樣點數為N=16.ADC12采樣流程圖如圖4所示。

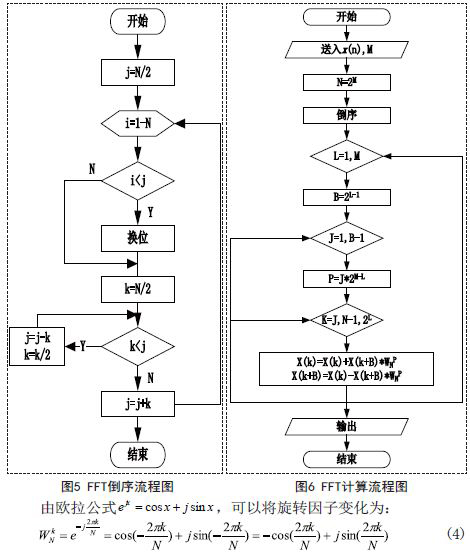

采樣后的FFT數據處理是系統的又一個重點和難點，一方面，為了得到正序FFT，需要對原始自然序列進行碼位倒序排列；另一方面，為了減少處理器的浮點運算時間，旋轉因子kN W 計算采用查表實現。圖5為FFT運算的倒序流程圖。

如果提前將余弦和正弦計算出來作為全局變量，計算kN W 就可以直接調用進行加減計算，減少了大量的浮點運算時間，會以犧牲一點存儲器的代價獲得快速的系統響應。表1是編制的N=16時的余弦和正弦表。

圖6表示的是FFT運算的流程圖，整個FFT程序包含在一個迭代的過程中，最后一層計算總是2-FFT蝶形運算，下面是蝶形運算和FFT計算的主程序段：
