圖4 頻域里緊湊型正交子載波在f與3f均位于零點位置時取得最大值2f，因此不會產生交叉干擾。

信道音調f、2f與3f在時域中如圖5所示。注意，每個增加的子信道是基本音調f的諧波，因此相對所有子信道來說，在脈沖持續時間T內為完整周期的整數倍。

圖5 正交子載波時域顯示（注意：所有子載波在脈沖持續時間T內擁有完整周期）

解復用

通過OFDM復合信號乘以所需子載波音調與集成數值（圖6），即可達到解復用。

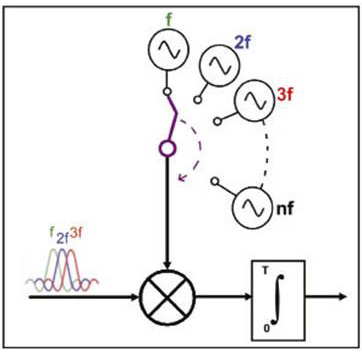

圖6 子信道解復用概念

解復用過程中，只有被分離的子載波擁有非零整數，因此分離子載波不會受到其他子載波干擾。版1出示的是非零結果的簡單數學證明過程。

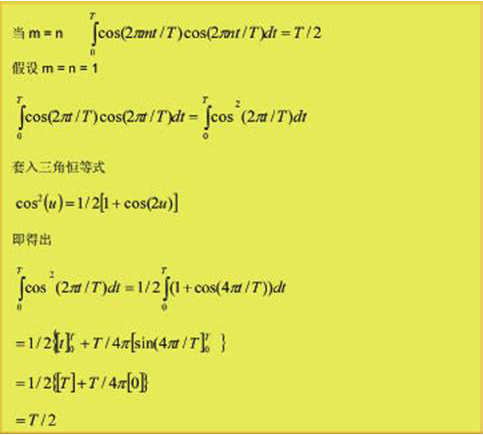

版1：證明音調乘以T時內本身與集成數值得出非零數值。

注意接收到的音調調制（QAM，PSK等）被保留下來。

所有其他音調得出零值，如版2所示。所有信道音調過程在順序上是重復的（圖6回形步驟中圓形開關），恢復數據信號串行發送，用于解調。

發射波形特征

峰值平均功率比（PAPR）

峰值平均功率比，也稱波峰因數，是復合信號峰值功率與RMS功率的比率。PAPR由相長干擾引起，以dB為表示單位；在多種同時發射的信號相位對準時產生高PAPR。
