噪聲溫度并非是每個天線必測的指標，但是對于諸如衛星通信地面站接收天線等大尺寸天線，噪聲溫度尤為重要，因?yàn)檫@決定了整個接收機系統的等效噪聲溫度，繼而決定了系統的接收靈敏度。對于這類天線，其噪聲溫度并不是一成不變的，而是隨著天線的俯仰角變化的，所以測試其噪聲溫度時，往往是在一定俯仰角時測定的。本文介紹了一種測試天線噪聲溫度的新型方法，與傳統測試方法的區別在于，該方法可以修正儀表本身噪聲系數對測試結果的影響，所以具有更高的精度。

噪聲溫度與噪聲因子是描述同一物理特性的不同參數，二者是一一對應的，關系如下：

其中，F(xiàn)為噪聲因子(以對數形式表示，一般稱為噪聲系數)，T為等效噪聲溫度，T0為常數290K。

對于兩端口器件噪聲系數的測試，一般使用Y因子法，該方法利用噪聲源開、關兩種狀態時的噪聲功率，確定Y因子，進而計算出噪聲系數。天線的噪聲系數與普通器件的噪聲系數有何區別？天線的噪聲溫度如何測試？

與普通兩端口器件不同的是，天線端口輸出的噪聲功率，不僅包含本身引入的噪聲功率，而且包含了所接收的背景輻射噪聲。正是因?yàn)檫@一點，天線的俯仰角不同，則天線接收的背景噪聲功率不同，那么天線端口輸出的噪聲功率也不同，所以天線的等效噪聲溫度不同。

天線噪聲溫度表征了，在給定環境和俯仰角時，天線端口輸出噪聲功率的能力！因此，可以將天線本身當作一個噪聲源，通過引入場放大器大器表示噪聲源打開，取掉場放大器大器表示噪聲源關閉，于是也可以使用Y因子法測試，這是本文介紹的測試方法的思路。

類似于Y因子法，文中介紹的天線噪溫測試方法也分為兩步：1) 頻譜儀噪聲系數的校準；2) 待測天線噪聲溫度的測試。校準與測試時，需要使用匹配負載和場放大器，而且要求精確已知場放大器的增益和噪聲系數。

1、頻譜儀自身噪聲系數校準

將匹配負載和場放大器當作噪聲源，引入場放大器時，相當于噪聲源打開；去掉場放大器時，相當于噪聲源關閉。兩種狀態時輸出的噪聲功率之比定義為Y因子，據此計算出頻譜儀本身的噪聲系數，圖1給出了頻譜儀噪聲系數校準的連接示意圖。

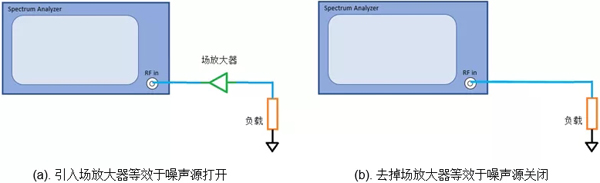

圖1、頻譜儀噪聲系數的校準

假設在室溫下(T₀=290K)測試，當連接匹配負載時，其產生的噪聲功率為kBT₀，則頻譜儀測得的噪聲功率為

式中，k為波爾茲曼常數，B為系統帶寬，G_SA和F_SA分別為頻譜儀的增益和噪聲因子。

當引入場放大器時，頻譜儀測得的噪聲功率為

兩式相比得

因場放大器的增益和噪聲系數已知，便可以利用上式求解出頻譜儀的噪聲系數。

2、天線噪聲溫度測試

測試思路與上面校準過程類似，將待測天線與場放大器當作噪聲源，其中引入場放大器時，相當于噪聲源打開；去掉場放大器時，相當于噪聲源關閉，測試連接示意圖如圖2所示。

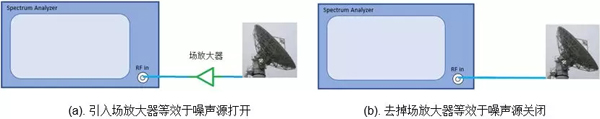

圖2、天線噪聲溫度的測試

假設待測天線的噪聲溫度為T_A，場放大器的增益為G_LNA，噪聲因子為F_LNA，則當噪聲源“關閉”時，頻譜儀測得的噪聲功率為

當噪聲源“打開”時，則滿足

二者取比值得

頻譜儀本身的噪聲因子已經通過上述校準求得，代入上式，即可求出待測天線的噪聲溫度。

下面通過一個測試實例，進一步詳細地描述整個測試過程。

選擇一個增益為20dB、噪聲系數為4.5dB的放大器作為場放大器，頻譜儀自身噪聲系數的校準按照圖1所給的連接方式，當?shù)刃г肼曉搓P(guān)閉和打開時，頻譜儀測得的噪聲功率如圖3所示，此處僅以1GHz處的天線噪聲溫度測試為例。為防止頻譜儀自身的噪聲系數太高而影響測試結果，校準時，需要打開頻譜儀的預放。

根據(式3)，可以計算出頻譜儀在1GHz處的等效噪聲溫度約為7.34T₀，對應的噪聲系數為9.2dB。

待測天線的噪聲溫度測試按照圖2所示的連接方式，圖4給出了噪聲源關閉和打開時頻譜儀測得的噪聲功率，根據(式6)最終計算的天線的噪聲溫度為1.57T₀.

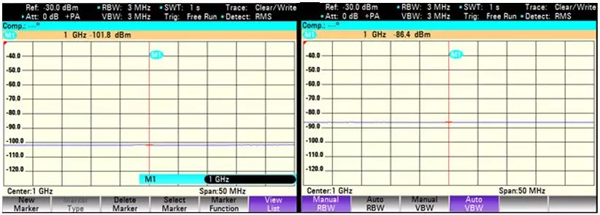

圖3、校準：等效噪聲源關閉與打開時的輸出噪聲功率

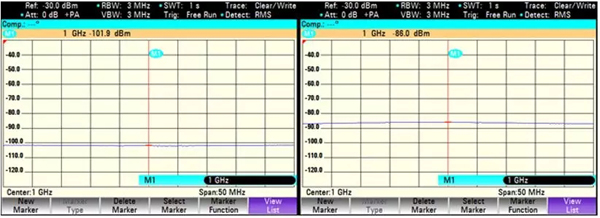

圖4、測試：等效噪聲源關閉與打開時的輸出噪聲功率
