上一篇文章介紹了如何使用矢網精確測量PA的S12S22和功率的方法，這邊文章回答一下上次提到的問題，如何使用矢網PA測量S11、S21和飽和功率。

提問：

如果用矢網測量PA的飽和功率，矢網1端口輸出功率（最大大概15dBm）推不飽DUT，該怎么解決？

例如：S21=15dB，P3dB≈Psat≈[email protected]

1、測量大功率PA背景

上期講到在測試大功率PA時，被測器件(DUT)的輸出功率會超出測量接收機輸入端口的壓縮功率，并且可能對網絡分析儀的接收機造成損害。一旦在使用中不慎將網絡分析儀損壞，會產生高昂的維修費用。因此一般在DUT輸出端短接雙定向耦合器到矢網接收機，再接隔離器隔離大信號進入矢網來解決這一問題。

矢網在2.6GHz附近大概能有45dB的動態范圍（-30~15dBm，不加源衰減的情況下），雖然能在1端口或者3端口提供指定的輸出功率（基于源功率校準），但僅能在矢網能夠輸出的功率范圍內進行測量。而在表征大功率器件的非線性特性時，往往需要對DUT施加更大功率的信號，此時應該怎樣搭建測試平臺？

2、以往的測試方法

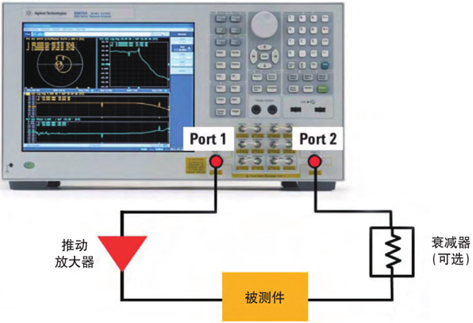

圖2.1 DA直接驅動PA的簡單測試方法

當網絡分析儀激勵源所提供的輸入功率低于DUT輸入需要的Pin時，有必要在PA之前通過前置DA（Drive Amplifier）來提高激勵功率。外部放大器的另一個優勢是可以將其放置在更接近DUT的位置，從而減少電纜損耗以便對DUT施加更高的激勵功率，如圖2.1。

通過功率計進行源功率校準，可最大限度地減少或去除DA的頻率響應造成的測量誤差。在激勵源功率校準完成后，可對矢網的輸出功率進行自動調整，以便為DUT的輸入端提供所需的功率。激勵源功率校準將功率傳感器的精度傳遞到網絡分析儀，校準完后一般可使DUT的輸入功率的偏差低于0.5dB。

但圖2.1的測試方法有很多缺點：

2.1 DA長期工作會出現溫度漂移現象，DA工作一段時間后由于溫度上升，會出現增益和功率下降，導致整個系統校準發生溫漂不準。

2.2 DA的高反向隔離度會降低PA輸入端反射的功率，因此以這種方法測到的S11實際上是DA的S11，并且由于加入了DA，矢網激勵源給信號的功率一般會給得較小，因此回到A接收機的功率也比較小，導致S11跡線噪聲非常大，如圖2.2。

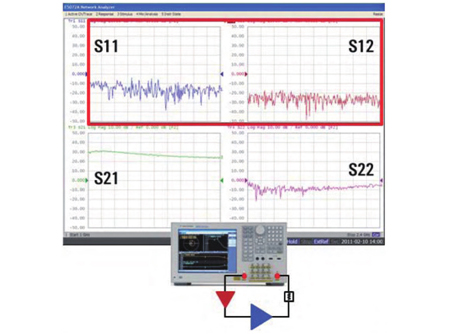

圖2.2 原始方法測到的S11和S12帶有很大的跡線噪聲

2.3 在推動過程中，DA和PA都會發生非線性，因此需要嚴格計算DA的線性輸出功率是否能夠推飽PA，若DA線性區選擇不好，會導致測量結果同時包含了DA和PA的非線性特性，結果不可行。

3、將矢網1端口內部的耦合器拿出來（參考上一期）

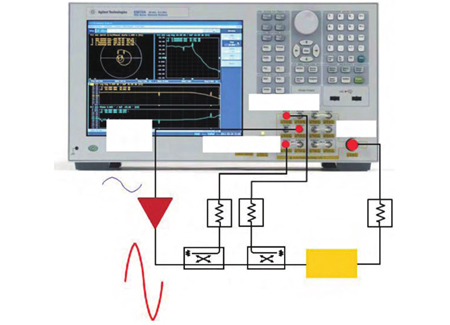

圖3.1 輸入端定向耦合器外接，并接適當的衰減器

圖3.1將1端口R和A接收機上的耦合器用外部一正一反定向耦合器（或者1個雙定向耦合器）替代

這篇文章只講輸入端，輸出端請參考上一篇文章！

在DA和PA之間加入一正一反定向耦合器，再加適當的衰減器（保證在最大功率是進到A、R1接收機的功率大概在-20dBm左右，此時接收機比較線性）保護接收機。為防止DA發生自激，還可在DA后串聯一個小衰減器（負載效應）。

此測試方法中S11=A/R1，A和R1功率均是在DA后面測到，因此DA的溫漂、AMAM特性、非線性不會影響S11的結果；

S21=B/R1矢網可以很準確的計算得到，功率也可以通過增益壓縮選件直接在2端口接收機測得。

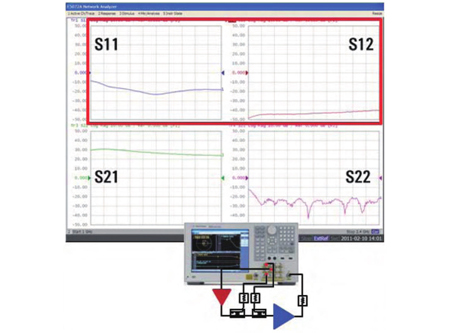

圖3.2 優化配置后測到的S11和S21跡線噪聲均可接受

4、注意

4.1 由于加入了DA，因此在校準功率和S參數時，請一定在功率計前端加入衰減器保護功率計，在S參數校準時用小功率校準；

4.2 由于加入了DA，請在鏈路預算時事先計算好各個端口源衰減、接收機內外接衰減器大小；

4.3 校準完立即降低并關閉源1功率是一個比較好的保護儀器和DUT的操作習慣；

4.4 校準完后的系統驗證至關重要；

4.5 大功率測試過程中需要時刻注意DA和PA的工作狀態，比較容易燒器件和設備，尤其是自激。
