當前市場上2.4G 無線模塊的方案眾多，這些方案基本上都是對不同RF 芯片典型應用線路的整合。這些方案雖然一定程度上給用戶帶來了方便，但是在客戶具體應用的時候，依然需要做大量的軟件設計工作，延遲了客戶產品的上市時間。

　本方案專門針對無線工業控制、監控、安防、門禁、考勤等行業應用，是真正意義上的方案整合。既不需要做任何額外的工作，只需要加上電源就能夠?qū)崿F(xiàn)其最基本的功能，不需要客戶去慢慢研究復雜的RF 芯片的寄存器配置及指令數據的讀寫，完完全全做到數據的透明傳輸。

    一、方案構成

    1. 方案的基本架構

    圖1 方案的基本架構

    2. 模塊封裝

　本方案模塊尺寸為20x10（單位：mm），腳位定義如圖2。

    圖2 模塊腳位定義

    二、方案的基本功能

    完全的透明數據傳輸
􀁺標準的 UART 數據接口
􀁺速度: 2400bps – 230400bps，可以由軟件配置
􀁺發射功率: -18dBm – 0dBm, 可以由軟件配置
􀁺自動記憶配置參數
􀁺天線可以是印制板天線也可以是外置天線

    三、方案的基本電氣指標

􀁺電源： DC 3.3 – 5V
􀁺功耗 發射：22.5mA
    接收：13mA
    休眠：2uA
    接受靈敏度： -88dBm
􀁺調制方式：FSK/GFSK
􀁺工作溫度：-40℃～85℃

    四、方案的應用及服務
    1. 典型數據傳輸方式

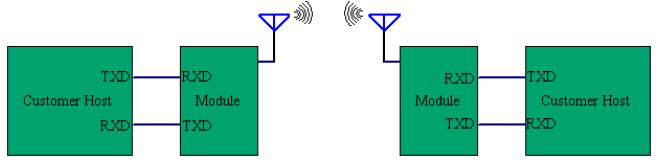

    圖3 典型數據傳輸方式

    2. 北高智提供的服務
􀁺線路圖及 PCB 設計
􀁺印刷板天線設計
􀁺源程序代碼
􀁺專業的技術支持
􀁺常備芯片庫存
