業界翹首以待的4G牌照終于發放了。工信部為三大運營商均頒發了TD-LTE制式的4G牌照。具體頻段分配為：中國移動獲得1880-1900MHz、2320-2370MHz、2575-2635MHz，中國聯通獲得2300-2320MHz、2555-2575MHz，中國電信獲得2370-2390MHz、2635-2655MHz。據悉，不久的將來，聯通、電信還將獲頒FDD-LTE許可。

從最初的調頻無線電話，到如今的智能手機或平板電腦，每一次移動設備的更新?lián)Q代都催生了用戶對移動網絡的更高要求。從最初的通話、短信、彩信，再到今天擁有三億癡迷用戶的微信、視頻播放，日益復雜的應用一次次挑戰著移動網絡的極限。據艾媒咨詢在《2013中國移動互聯網發展報告》中指出，2013年上半年中國手機網民規模已經突破5億大關，2013年年底這一數據將達到5.7億。預計2014年第一季度，中國手機網民規模將超過整體PC網民規模。4G 網絡正是在如此爆炸式增長的業務需求下應運而生。

為了應對未來移動數據指數級別的增長，對運營商而言，提高自己的網絡容量勢在必行。實施的途徑則有幾種：一是提高頻譜的效率，即在每MHz上承載更多數位——這是LTE部署的最終動因；二是獲取更多的頻譜使用權——但頻譜的資源總是有限，已經成為無線通信中最寶貴的資源；三是增加基站中無線收發設備的部署，如中國移動的8個接受器和8個發射器的部署即是為了在小區邊緣提供更好的網絡覆蓋。

從設備商的角度而言，也有幾種方式來幫助提升網絡容量。第一種是超級宏，即提高放大器的功率使信號傳輸?shù)木嚯x更遠。此外，還需要增加MIMO，即收發設備來保證小區邊緣的覆蓋。進一步考慮到用戶分布的不均衡，在機場或大型公眾場所等人員密集的熱點地區還需要低功率的無線電設備來加強覆蓋?？梢?，設備商需要高密度、低功耗、單一設計的無線電設備，既可用于宏基站、小區邊緣、熱點區域等，也能適用于寬廣的頻帶與多種制式。

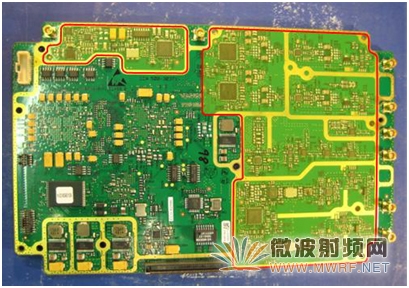

遺憾的是，盡管移動業務量飛速增長，在過去20年間，無線電收發信息的設計卻停滯不前，一直沿襲了固有的模擬方案，擴展性很差（見圖1）。圖中可見，該模塊中有兩個接受器和兩個發射器，由多個分立的小器件組成。該設計的局限在于其固定的物理尺寸及功耗預算。舉例來說，如果想將它升級為LTE技術所需的8T8R的設計，則需要在原有空間置入四倍的收發信息。此外，該設計是針對某個特定頻段，如果要改換頻段，則需要全面改變設計。

圖1 - 收發器的傳統分立式設計

顯然，傳統的收發器設計很難有效解決多頻段的問題。在此次4G頻段劃分中，中國移動無疑拔得頭籌，共獲得130M頻段，中國電信及中國聯通分別獲得40M。在如此寬廣的頻譜規劃下，可在多頻段內運行的高集成無線芯片組對于TDD-LTE 成為了必需，能支持D 頻段100MHz的超寬頻多載波技術無疑將在迫在眉睫的4G部署中獲得青睞。

PMC 公司在通信領域辛勤耕耘多年，在以往的移動通信發展中，無論是GSM網絡、2G、3G網絡，還是當前的4GTDD-LTE部署中都提供了相關的芯片方案。過去數年間，基于如上所述的種種考量，PMC著力打造了一款用于無線基站的UniTRx芯片組，針對性地解決了過往基站中無線收發的一系列難題。

UniTRx芯片組以CMOS方式實現，顯著降低了功耗，并大大提升了元器件的密度。該芯片組能支持從400MHz一直到4GHz的頻率范圍，因此提供了一個平臺式的解決方案，可以支撐多個協議，通過簡單的編程，就可以讓這個芯片組支持包括GSM、TDD-LTE、FDD-LTE等多種模式。此外，PMC公司還提供相關的軟硬件參考設計，從而減輕設備商的研發負擔。（如圖2 所示）

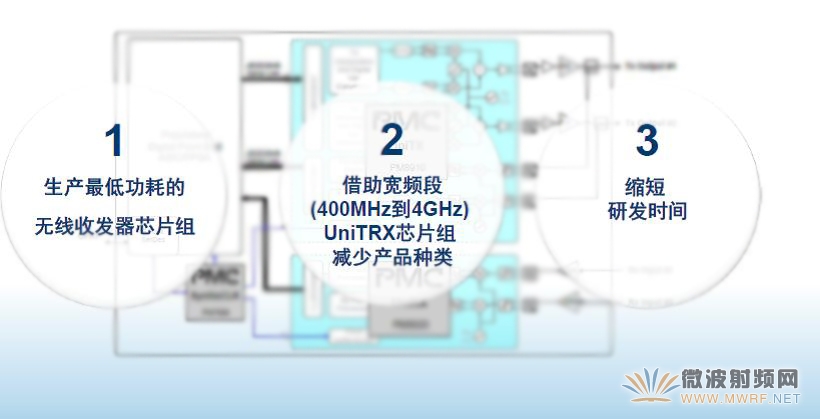

圖2-UniTRx設計思想

通過對比證實，UniTRx芯片組最多可以替代14個分立器件，能幫助客戶減少54%的功耗及53%的主板空間。多組件整合可減少空間，提高系統可靠性，同時降低無線裝置的散熱設計難度。該芯片組可應用于多種頻率范圍和多標準，使設計人員能夠建立廣泛適用的平臺，大大降低開發成本和時間。PMC公司副總裁兼寬帶無線產品事業部總經理孫崇德表示：“除了能耗和空間優勢以外，UniTRX芯片組內置了集成處理器，可通過軟件配置和監控?zé)o線電發送以及接收的路徑。這些功能幫助設備供貨商可以采用通用的平臺來開發出不同的產品系列。”

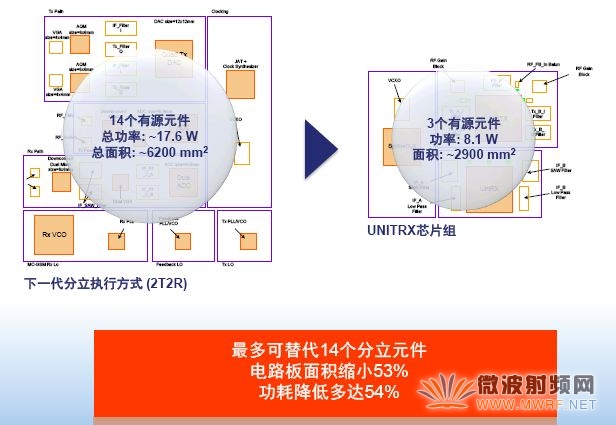

圖3 -UniTRx與傳統方案對比

4G時代的來臨代表中國的三大運營商真正的進入全業務運營時代，這意味著消費者將享受更便捷，更優質的信息通信服務。專家預測，4G通信的周期將在未來20年持續影響通信消費的行為模式，因此運營商在部署4G技術時將更謹慎評估相關方案。無線射頻領域?qū)I(yè)性高，關系著頻譜資源的有效利用，隨著中國移動TDD-LTE大規模實驗網的推進，智能有源天線方案被大量采用，應用于其中的芯片方案正持續發揮其關鍵作用。
