數字射頻存儲(RFM)術是將輸入模擬信號變成順序的數字量，存在數字存儲器中，需要時，再從存儲器中讀出，換成模擬信號輸出。這一技術從提出至今已有幾十年的歷史。隨著現代電子戰的迫切需求和微電子技術的飛速發展，DRFM技術已有了長足的進步。數字儲頻技術中的關鍵技術是數字量化存儲、處理和重構。目前，國內外數字量化較多采用的方法有兩種：幅度量化方法和相位量化法。

幅度量化DRFM具有較高的輸出信噪比，采用正交幅度取樣后可以獲得較大的無模糊帶寬，但在轉發干擾時，進行相位調制比較復雜，并且容易受到信號脈內幅度起伏的影響；相位量化DRFM具有較大的信號帶寬，技術實現較幅度量化簡便，但其輸出信噪比低，無法滿足高質量信號重構的要求。為解決這兩者之間的矛盾，一種新的數字儲頻方法——幅相量化法應運而生。與傳統的單一幅度或相位量化儲頻方式不同，基于幅相量化的DRFM系統將二者有機地結合起來。它前端采用正交采樣，獲得兩路I，Q數字信號經過幅相轉換器，映射為一路數字相位信號，存入存儲器中。進行干擾處理時，從存儲器中讀出相位數據，直接對其進行簡單的運算即可完成多種相位調制(如移頻、噪聲調相等)。輸出時，再將相位信息還原成幅度數據送給D／A變換器。由于保存的是被接收信號的相位，所以可以非常方便地進行各種相位調制，也可以消除由于信號幅度起伏引起的脈內幅度變化，而且對存儲器容量的要求降低了一倍。

1、基于幅相量化DRFM的工作原理

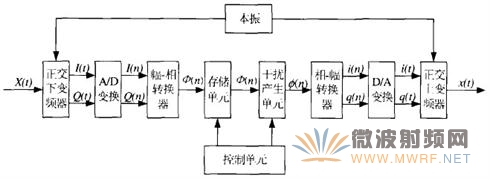

基于幅相量化的數字儲頻系統基本原理如圖1所示：

假設輸入信號，正交下變頻器本振頻率為ƒ_o，初相為ø₂。正交下變頻器的輸出為：

圖l 基于幅相量化的DRFM系統原理框圖

假設A／D變換器的采樣周期為T_s，量化位數為b，且輸入信號經過預處理后，其幅度A與A／D變換器的最大輸入電平相匹配。輸出I(n），Q(n)為兩路波特率為1／T_s，2^b位的2進制數據流，經由幅相轉換器合成一路相位數據ø(n)存入存儲單元中。控制單元根據實際要求，對ø(n)進行相應處理，以達到各種干擾效果。以噪聲調相干擾為例，控制單元在周期從存儲單元讀出ø(n)的同時，產生一個隨機相位噪聲序列N(n)與ø(n)在干擾產生單元疊加，生成隨機相位量ø(n)=mod(N(n)+ø(n),2π），再經過相幅變換后恢復為兩路正交幅度信號，I(n），Q(n)。最后通過DAC及上變頻重構為噪聲調相射頻信號。

2、幅相／相幅轉換器的設計

基于幅相量化的射頻存儲系統的關鍵部件是幅相／相幅轉換器。工程上一般采用查表的方式進行幅度<=>相位的轉換。

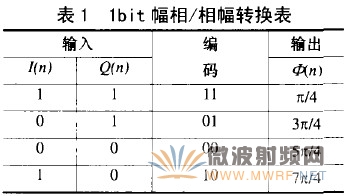

設ADC量化位數b=1，則幅相轉換器的輸入輸出對應關系如下表所示：

當b≥2時，輸入與輸出的關系可用式(3)表示：

式中△為相位分辨率，A=2π／2^B，B為相位量化位數。當ADC的量化位數b確定之后，幅相量化表輸入部分的編碼位數也相應確定為2b。若B太小，會降低相位量化精度；若B太大(B>2b)，則表的輸出項會產生不必要冗余，徒增存儲器開銷而無益。一般選取B≤2b，形成編碼邏輯表。

相幅轉換可與幅相轉換器使用同一編碼邏輯表，僅將輸入輸出對調即可。

3、幅相量化DRFM性能分析

與傳統的幅度量化DRFM相比，幅相量化DRFM具有明顯的優勢，其主要表現為：

(1)保證高保真度的同時，大幅度減少了數據存儲量。由圖1可以看出，數字化的兩路幅度信號I(n)，Q(n)經過幅一相轉換后變為一路數字相位信號ø（n）存入存儲單元中。這樣一來對存儲器的容量要求就減少了一半，使硬件集成更加容易。相對于幅度量化DRFM增加的新部件——幅相／相幅轉換器其實是一個映射表，由公式(3)可知此表的數據量較小，實現簡單。

(2)消除由于信號幅度起伏引起的脈內幅度變化。射頻信號的接收處理中不可避免地會引入噪聲，從而引起信號幅度的起伏。在幅相轉換器的設計中，用公式(4)確定幅相對應關系，信號幅度量A被約去，所以它的起伏變化，不會影響相位的準確定位。
