2）PBSS的組網過程
當一個擔任PCP角色的STA開始廣播毫米波信標幀時，即認為一個PBSS已經開始形成了。
首先，擔任PCP角色的STA應掃描所有的信道以檢測信道信息且選擇一個合適開始PBSS的信道。當收到來自SME（站點管理實體）的MLME START. Request primitive時，PCP應監聽信道至少aMinchannelScan長的時間以評估該信道是否適合開始一個PBSS。若該信道適合，則PCP應每隔一個信標間隔（BI）就廣播一個毫米波信標幀以開始一個PBSS。否則，PCP應給SME回復一個MLME START. confirm；且MLME START. confirm的ResuleCode字段應設置為INVALID_PARAMETERS以示開始PBSS失敗。
此外，當PCP收到來自SME的MLME STOP. Request時，即表示該PCP應停止PBSS的運行。同時，PCP應停止廣播毫米波信標幀且使用解認證過程給PBSS中已關聯的STAs廣播解認證幀。STAs收到解認證幀后，即會知道該PBSS將停止運行；它們之間將不再進行通信。另外，一個PBSS的PCP突然離開且無其他的STAs可承擔該PBSS的PCP，同樣會導致PBSS的運行停止。
5、IEEE 802.11ad的無線接入機制
1）IEEE 802.11ad的信標間隔
在IEEE 802.11ad PBSS中，其信道時間劃分為一系列的信標間隔。BI又分為信標幀時期（BT）、關聯波束賦形定位時期、數據傳輸時期。IEEE 802.11ad PBSS BI的結構如圖2所示。

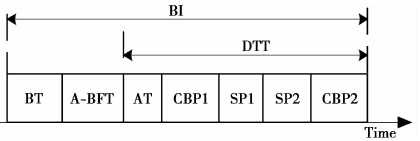

圖2 1個IEEE 802.11ad PBSS的BI
圖2中，BT用于傳輸1個或多個信標幀。A-BFT用于由PCP執行波束賦形定位，它在BI中是否存在由PCP決定。AT（宣告時間）是一個基于管理接入時期的請求響應時間，用于PCP與STAs之間交換請求響應幀，同樣由PCP定它在BI中是否存在。DTT由若干個CBPs和若干個SPs組成，它是信道接入時期，用于STAs之間數據的交換。
2）IEEE 802.11ad 的信道接入機制。
IEEE 802.11ad PBSS中，STAs的基本信道接入機制為CSMA/CA和TDMA。在BI的不同時期，STAs使用不同的信道接入機制；CBP時期使用CSMA/CA，而SP時期使用TDMA。在這些時期之前，CP將用輪詢動態地給STAs分配SPs。具體信道接入過程如下。
（1）BT廣播信標幀，不需要用CSMA/CA爭用信道或由PCP為其分配時隙。
（2）A-BFT只是一個波束賦形定位時間且在BI中不一定會出現，同樣不需要用CSMA/CA爭用信道或由PCP為其分配時隙。
（3）AT為PCP與STAs之間請求幀和響應幀的交換時期；在此期間，PCP收到STAs的請求幀之后應等待一個SIFS再給STAs回復響應幀。此外，在BI中第一個SP開始時以及在BI中第一個CBP開始時應結束AT時期。
（4）CBP時期的基本信道接入機制是DCF，即CSMA/CA和退避機制。首先當STA檢測到信道空閑時間長達一個DIFS或EIFS時就開始退避過程。退避過程開始時，STA先根據Back of time=Random（）×a Slot Time（3μs）設置一個隨機的退避計數器時間。此外，NAV（網絡指配矢量）也作為一個計數器以均勻的速率減小。當NAV計數器減小至0時，表明信道空閑且退避計數器減小一個a Slot Time（3μs）；否則退避計數器掛起。當退避計數器減小至0時表明信道空閑，STA即可傳輸數據；否則表示信道忙，STA不能傳輸數據。
（5）SP時期的基本信道接入機制是TDMA。首先，PCP通過輪詢訪問PBSS中所有的STAs，以搜集網絡中的相關信息。然后，PCP根據輪詢結果給STAs動態的分配SPs；進而將分配好的SPs信息，如每個SP的持續時間、起止時間等，在毫米波信令幀中廣播給PBSS中的STAs。STAs在收到信令幀后，即會知道SPs的分配情況。此時，STAs即可在分配給自己的SPs時期內進行數據傳輸。
