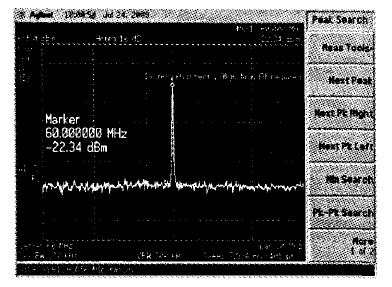

圖7 鏡像信號的頻譜

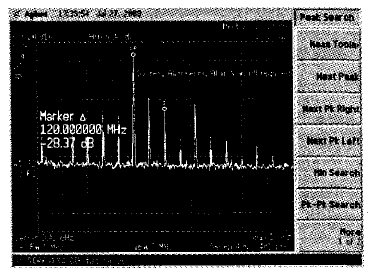

圖8 單邊帶調制本振抑制

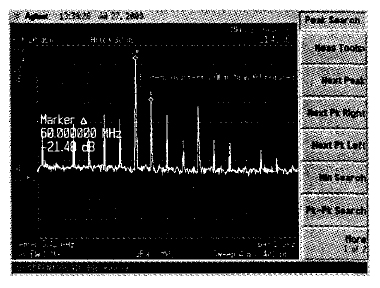

圖9 單邊帶調制上邊帶抑制

4.4、應用分析

相比于其它鏡頻抑制混頻器，本設計有著既能夠作為鏡頻抑制混頻器又能夠作為單邊帶調制器的特點。在應用于雷達以及通信系統時，可以作為收發一體化設計中的共用部分；另外，在雷達通信一體化系統設計中，多功能的射頻部件也可以提高系統的集成化程度。

5、結論

理論上講，任何兩個相同的混頻器、一個射頻電橋和中頻電橋，都可以實現鏡像抑制功能。鏡像抑制程度和隔離度直接受中頻電橋影響；中頻電橋的相位不平衡度、VSWR 也直接影響了IRM 的整體性能。

本文所設計的鏡頻抑制混頻器的鏡頻抑制度大于2O dB，能夠很好地抑制鏡像頻率的干擾。而且單邊帶調制的單邊抑制度大于20 dB，能夠有效地抑制不需要的邊帶。

作者：唐小明，朱洪偉，劉志坤，苑文亮
