第二階段就是蹭別人家的網，首先他找了附近一個別人家的無線網絡信號，而且找的是一個特別微弱的。這樣更能體現效果。

圖10、網卡加裝放大器前后連接速度對比

圖11、網卡加裝放大器前后ping值穩定情況對比

通過他做的對比實驗我們看到，區別是明顯的。在測試過程中他還沒有使用到高增益天線，僅僅只用到了一根普通的2DB小全向天線達到很好的效果。那么這種功率放大器是到底是個什么樣的東西呢？它為什么會有這么神奇的效果？

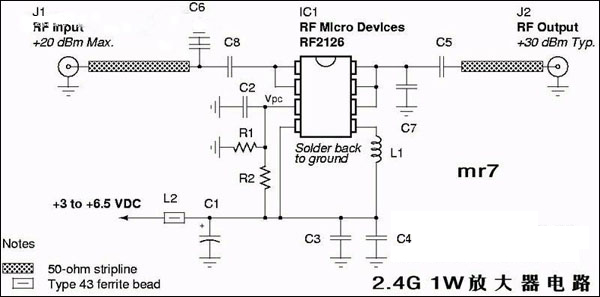

圖12

以上是一個2.4G無線網絡1W的ISM線性功率放大器電路圖（電子系的師兄師弟有福了）。我們可以看到，電路的關鍵部件就在其IC——RF2126上。其實這類IC還有很多，例如MAX2242、RF5152等等。它們?cè)谔詫毶弦仓皇?0元左右。有動手能力的朋友可以試試。

制做功率放大器時需要考慮許多因素，如：印刷電路板材料、接地方案、級間匹配/輸入輸出阻抗匹配、瞬態穩定性和散熱處理等。印刷電路板材料一般選擇FR4或G-10，這類材料適合工作頻率低于3GHz的大多數低成本、無線應用。

RF功率放大器設計中還要關注瞬態穩定性問題，高增益多級放大器容易受到反饋的影響，這種反饋是由輸出信號耦合到輸入通道引起的。電路會在相位差達到180度的頻點發生振蕩。為了使輸出耦合到輸入的RF信號最小，建議RF信號走線盡可能短，以減小天線效應。電路板接地不良也會引起振蕩，PA的大電流流經阻抗不為0的地線會將電壓差和注入噪聲引入地線系統。

此外功率晶體管的集電結需要耗散大量功率，耗散功率表現為熱量，這會使結點溫度上升。但是結點溫度TJ不能超過額定值TJmax；否則晶體管可能永久損壞。即便不出現突然失效的情況，長期可靠性也會受到影響。所以大家在制作這類放大器時一定要做好散熱設計。

編者的話：

談了這么多無線信號放大器的優點，我們?cè)賮碚f說它的危害。什么叫危害呢？不是非要等到你開始一把一把掉頭發才算危害的。這類大功率的設備，我們一直以來都只在室外使用，畢竟發射塔在高處，隔我們還有一定距離，電磁波在空中又是呈幾何級衰減。但是現在越來越多的朋友把它裝在了自家臥室或客廳的無線路由器及電腦無線網卡上，這就讓我們不得不擔心了。如此近的距離。這么高的功率，再加上有些家伙偷點懶24小時路由器不關機...

在這里我們也要呼吁那些無線路由器生產企業。在為大家考慮信號強度的同時也能考慮大家的健康問題，在無線路由里增加發射功率調節控制功能，讓那些居家使用，用不著這么強悍信號的普通網友能放心使用。

小常識：

目前市面上出售的串接式功率放大器只支持802.11b/g，暫未看到有支持802.11n的放大器。另外，購買放大器、天線、無線路由器等，大家一定要買同頻率的，別買錯了。特別是天線，別看外觀都一樣，其實它們的工作頻率是不同的。802.11a要使用5G的放大器。

避雷保護措施：

這類高功率無線設備如果在雷電發生時的平原空曠地帶或高處使用，它就像是一個引雷器。所以請大家一定要作好避雷措施。

鵲巢鳩占本就不對，如果您還反客為主用別人家的無線網絡拼命下載或BT，搞的主人都用不了，人家把無線功能關閉，那最后就是一拍兩散，誰都玩不成。所以我們也呼吁大家文明蹭網，合理利用來之不宜的共享資源。
