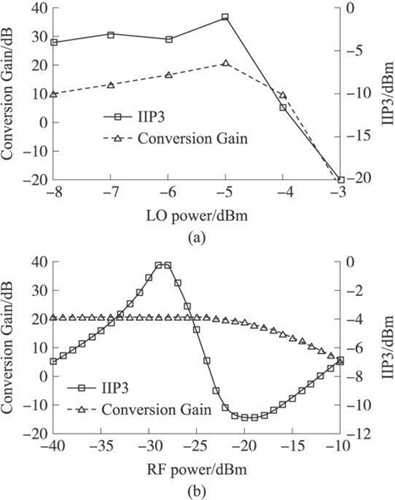

圖4、增益和IIP3隨本振功率和射頻功率變化的曲線

表1給出了本設計的仿真結果與近期發表的論文中混頻器電路結果的比較，可以看到，該混頻器電路在轉換增益和線性度上具有一定的優勢。

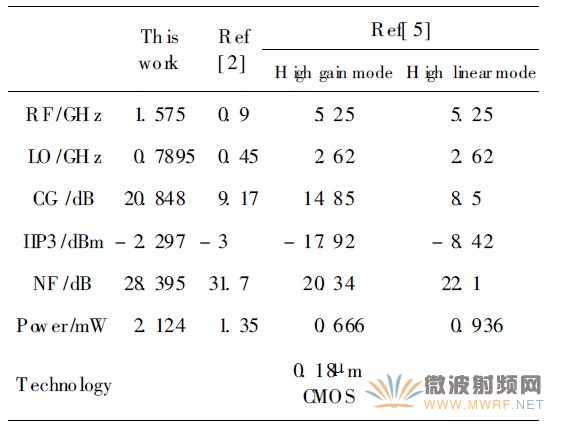

表1、混頻器性能總結與比較

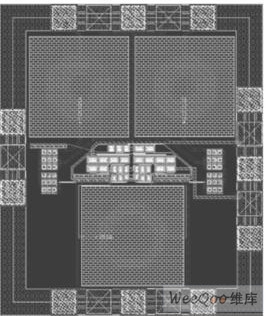

設計的混頻器版圖用C adence進行了繪制，如圖5所示。面積為0. 751mm 0. 88mm。

圖5、混頻器版圖設計

3、總結

本文采用電流復用和偶次諧波技術設計了CMOS偶次諧波混頻器，經過對電路優化設計，仿真結果表明，該拓?fù)浣Y(jié)構具有高轉換增益、高線性度、低功耗的優點，在便攜式無線通信系統中具有較好的應用前景。
