購買示波器的考慮要素之一即為儀器信道數，或是否可同步多組儀器以提升信道數。多款示波器除了具備 2 或 4 個通道之外，也可通過特定取樣率進行同步取樣。當使用示波器的所有通道時，必須注意取樣率所受影響的程度。目前常見的所謂分時取樣 (Time-interleaved sampling)，即是交叉多個通道而達到較高取樣率。若示波器使用此技術并搭配所有通道時，就較難以達到最高采集速率。

所需通道數完全根據特定應用而有所不同。傳統 2 或 4 信道產品已經難以滿足目前的應用需求，而此時有 2 種解決方法。首先是選用高信道密度的產品，如可同步 8 通道的NI 5105 – 12 位、60 MS/s 的 60 MHz示波器。若找不到可滿足分辨率、速率，與帶寬等需求的儀器，則選用的平臺應可精密同步，并可共享觸發與頻率，以隨時調整測試系統。由于 GPIB 或 LAN 具備高潛時、傳輸量受限，并需要額外接線，因此實際上難以同步化多組箱型示波器；此時 PXI 總線則可為較佳的解決方案。PXI 已成為工業級標準，并針對現有的高速總線 (如 PCI 與 PCI Express) 新增世界級水平的同步技術。

圖5. 通過同步化技術，即可建立高通道數示波器。
上圖系統可采集最多136 個條相位同調通道。多宿主也可同步化更多通道。

NI 示波器(包含 NI PXI-5105 與 NI PXI-5152) 具備T-Clock 技術，可達十分之一微微秒(Picosecond) 的同步精度。舉例來說，單一18 槽式機箱安裝多組 NI PXI-5152 示波器，則可達最多34 個同步通道且1 GS/s 取樣率。同樣的，多組 NI PXI-5105 示波器可同步建構136 個同步信道的系統，且各個信道達60 MS/s 取樣率與12 位分辨率(上圖)。針對更高通道數，PXI 也可通過時序模塊擴充多組機箱，達到最多5,000 個信道的系統。

8. 多重儀器同步化

大多數的自動化測試與多重工作臺應用，均需要多類型的儀器，如示波器、信號產生器、數字波形分析器、數字波形產生器，與切換器等。

PXI 與 NI 模塊化儀器既有的時序與同步化功能，可同步上述的所有儀器，且不需額外接線。舉例來說，示波器 (如NI PXI-5122) 可整合任意波形生成器 (如NI PXI-5421) 而執行參數掃描，針對受測裝置 (DUT) 的頻率與相位響應進行特性描述操作。整個掃描過程為完全自動，且不需手動設定量表與產生器參數，即可進行后續的脫機分析。PXI 的模塊化特性大幅提升了速度，且用戶不需再耗時操作，進而提高效率。

9. 混合信號功能

T-Clock 技術僅需單一 PXI 機箱達到 136 個同步化通道，或以多組機箱達到最多 5,000 個通道；當然，該技術也可同步化不同類型的儀器。舉例來說，NI 示波器可通過 T-Clock 技術整合信號產生器、數字波形產成器，與數字波形分析器，建構混合式信號系統。

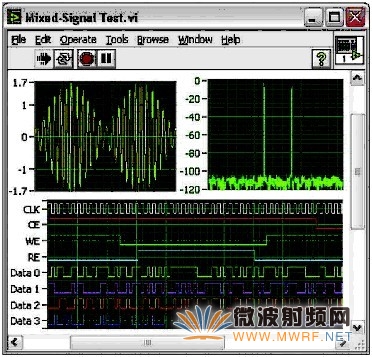

圖6. 上圖VI 展現混合式信號(模擬與數字輸入) 示波器的應用。
此外，數字或模擬輸出功能也可新增至應用，以同步化所有儀器。

另外也可使用模塊化PXI 示波器搭配任意波形產生器，或數字波形產生器/分析儀，以建構完整的混合式信號應用，可達到示波器與邏輯分析器的優點，而不會僅限于數字化功能的示波器。

10. 軟件、分析功能，與可客制化特性

當選擇模塊化示波器或獨立示波器時，軟件與分析功能也為考慮要點。
獨立示波器是由制造商所定義，而一般示波器可由用戶于應用中彈性定義之。箱型示波器具備多項標準功能，可滿足工程師的常見需求。而這些標準功能不一定適用于所有應用，針對自動化測試應用尤為如此。若使用者必須定義示波器所將進行的測量操作，則應選用模塊化的示波器，可通過計算機架構進而客制化，以滿足特殊需求，不致受限于獨立示波器的固定功能。

NI 示波器可通過免費的NI-SCOPE 驅動軟件進行程序設計。該驅動程序搭配超過50 筆預先撰寫的范例程序，且特別強化NI 示波器的完整功能，其中的NI-SCOPE Soft Front Panel 也具備近似于示波器的接口。針對多樣應用，同款硬件也可針對常見/客制化測量操作，通過如NI LabVIEW、LabWindows/CVI、Visual Basic，與.NET 進行程序設計。且NI-SCOPE 也可于LabVIEW 中支持設定架構的函式。

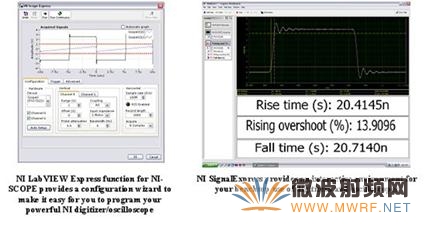

圖7. 使用預先設定的Express 區塊，將可迅速設定示波器以采集數據。
NI LabVIEW SignalExpress 為交互式的環境，不需程序設計即可采集、分析，并記錄數據。

11. 結論

雖然模塊化示波器與獨立示波器均可采集電壓，但不同儀器具備不同優點。而上述的考慮因素均極為重要。使用者應先考慮應用需求、成本限制、效能，與未來的可擴充性，再選出可滿足需求的儀器。
