共地面特征阻抗計算器
2015-01-21
點擊：0
Surface Coplanar Line也可以稱為Coplanar Waveguide With Ground，即共地面模式，這里的共地面特征阻抗計算器可以幫助工程師快速地計算出結果。
![[Diagram of PCB layers]](http://www.letsgo8.com.cn/uploadfile/2015/0121/20150121051058533.gif)
其中
εr是相對介電常數
W是間隙的寬度
S走線的寬度k
h是介質層的厚度
以上公式摘自Brian C Wadell的書Transmission Line Design Handbook。

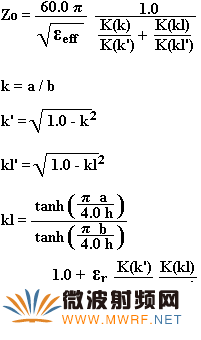

![[All formulas for Eeff and Zo calculation]](http://www.letsgo8.com.cn/uploadfile/2015/0121/20150121051059855.gif)
為了避免成為傳輸線模式，建議h >> b。
