在電磁學和通信工程中，波導這個詞可以指在它的端點間傳遞電磁波的任何線性結構。但最初[1]和最常見[1]的意思是指用來傳輸無線電波的空心金屬管。這種波導主要用作微波頻率的傳輸線，在微波爐、雷達、通訊衛星和微波無線電鏈路設備中用來將微波發送器和接收機與它們的天線連接起來。

介質波導采用固體介質桿而不是空心管。光導纖維是在光頻率工作下的介質波導。微帶、共面波導、帶狀線或同軸電纜等傳輸線也可以認為是波導。

金屬管波導中的電磁波可以想象為沿Z字形路徑在波導中行進，在波導的壁之間來回反射。對于矩形波導的特殊情況，可以立足于這種觀點的精確分析。在介質波導中的傳播也可以同樣的方式看待，波被電介質表面的全內反射限制在電介質的內部。一些結構，如無輻射介質波導和高保線，使用金屬壁和電介質表面來限制波。

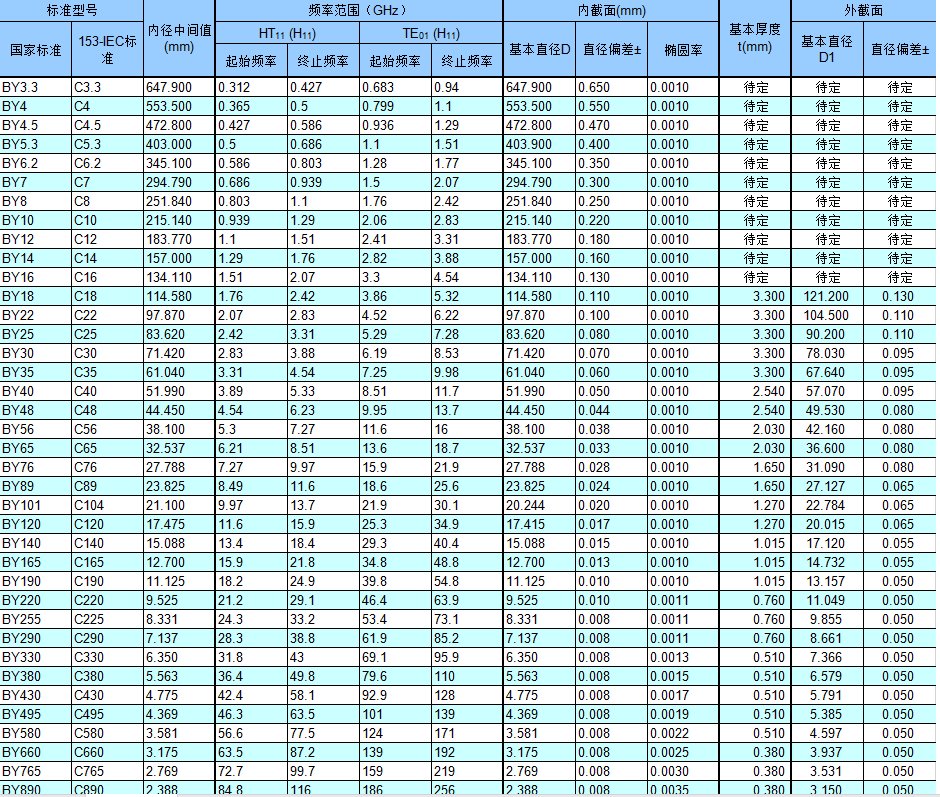

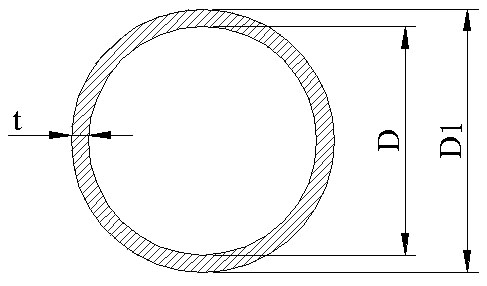

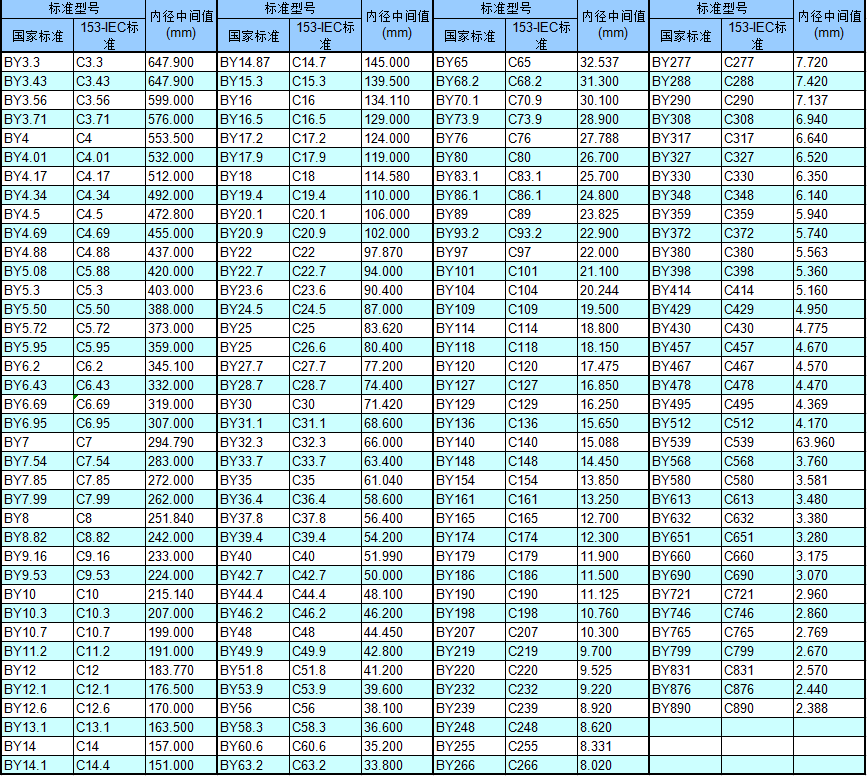

1、標準圓波導

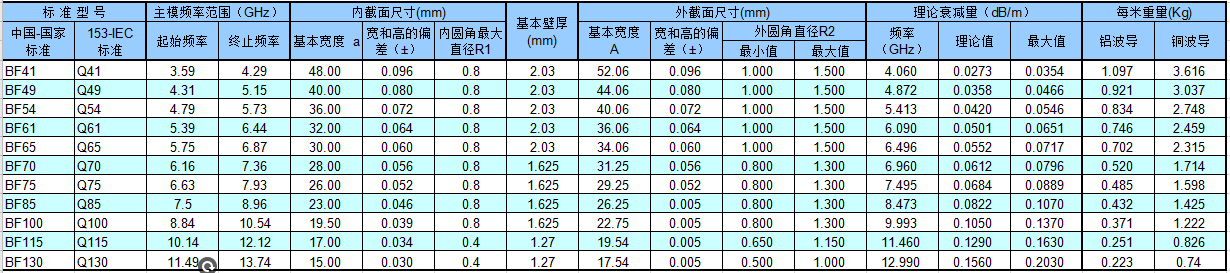

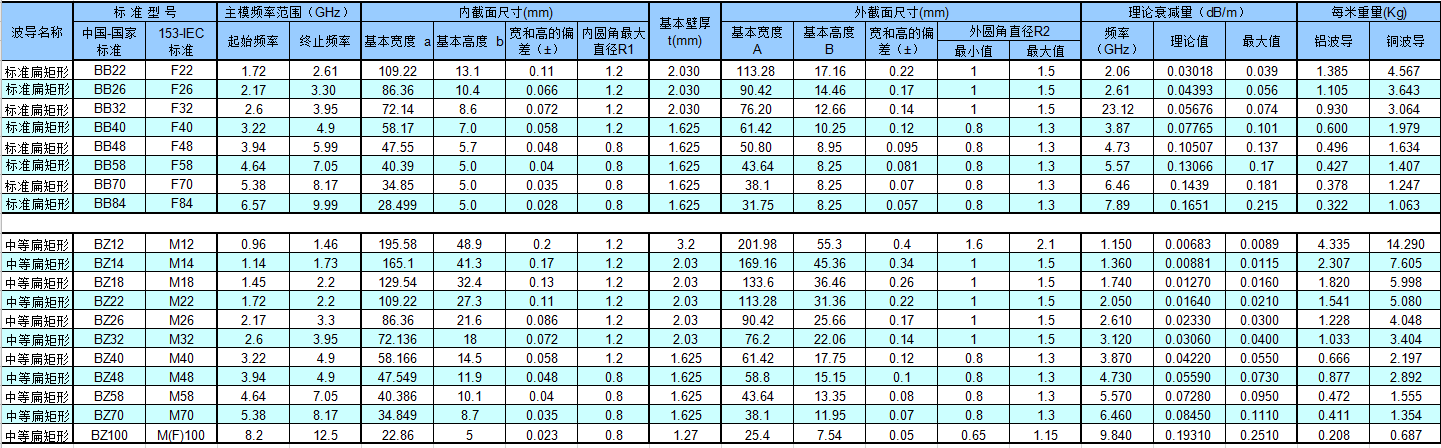

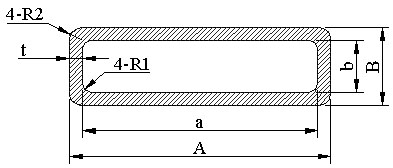

2、標準扁波導

3、標準方波導

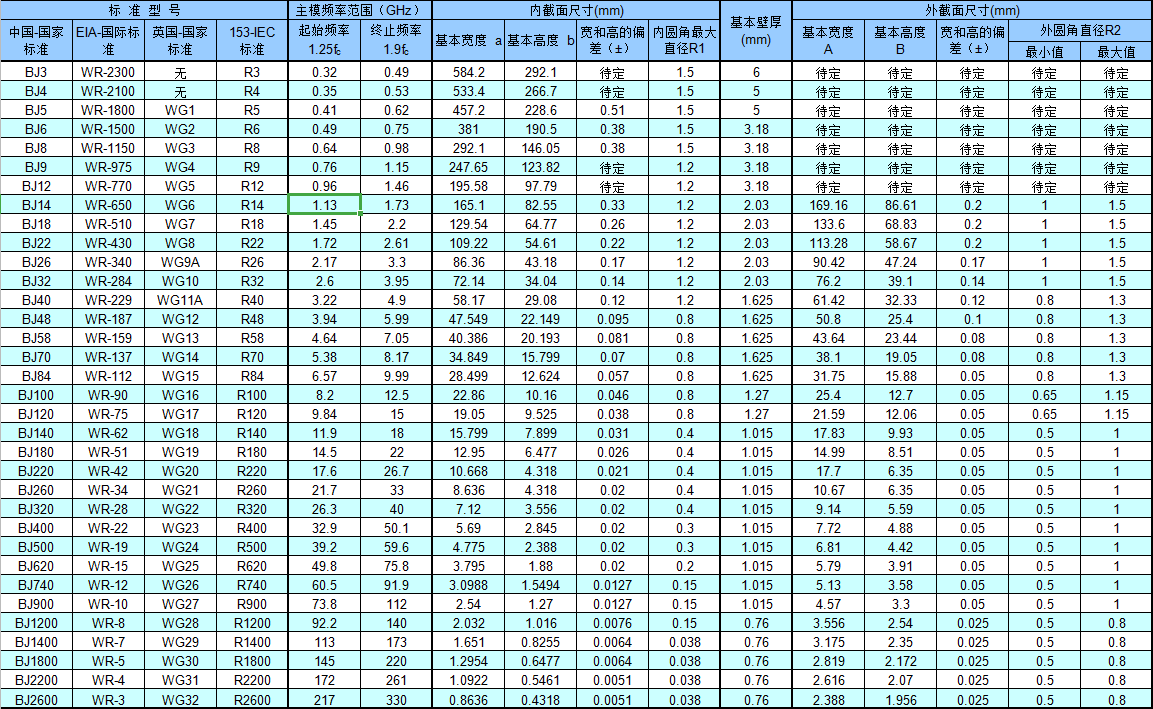

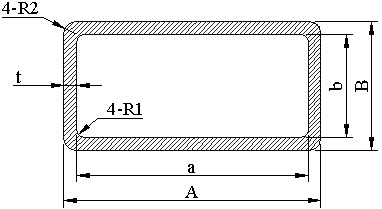

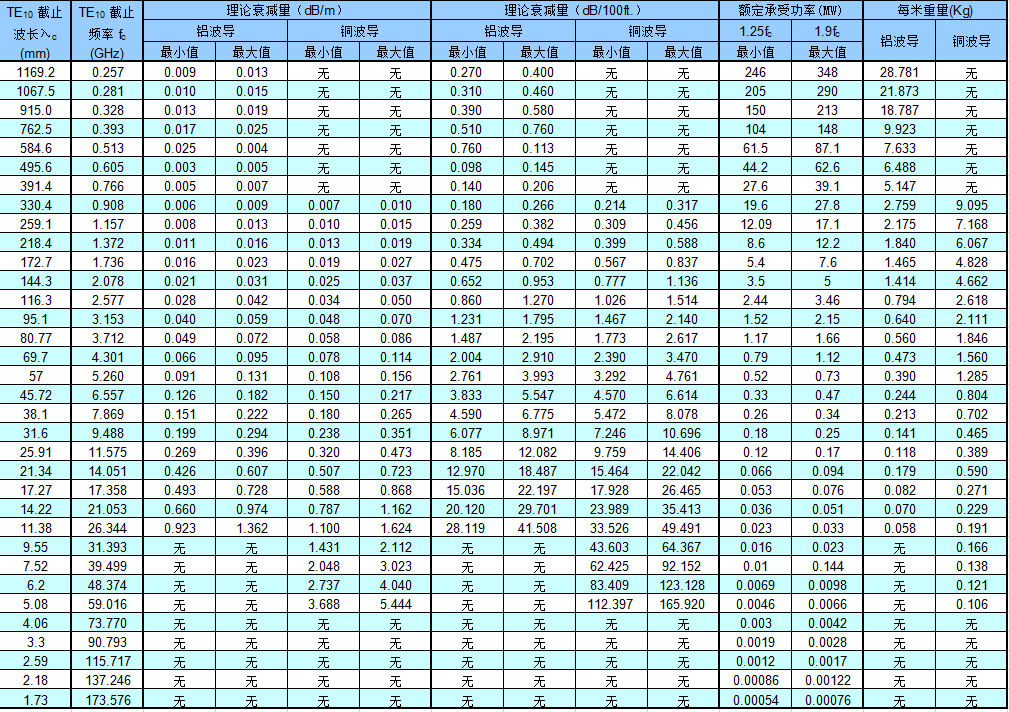

4、標準矩波導

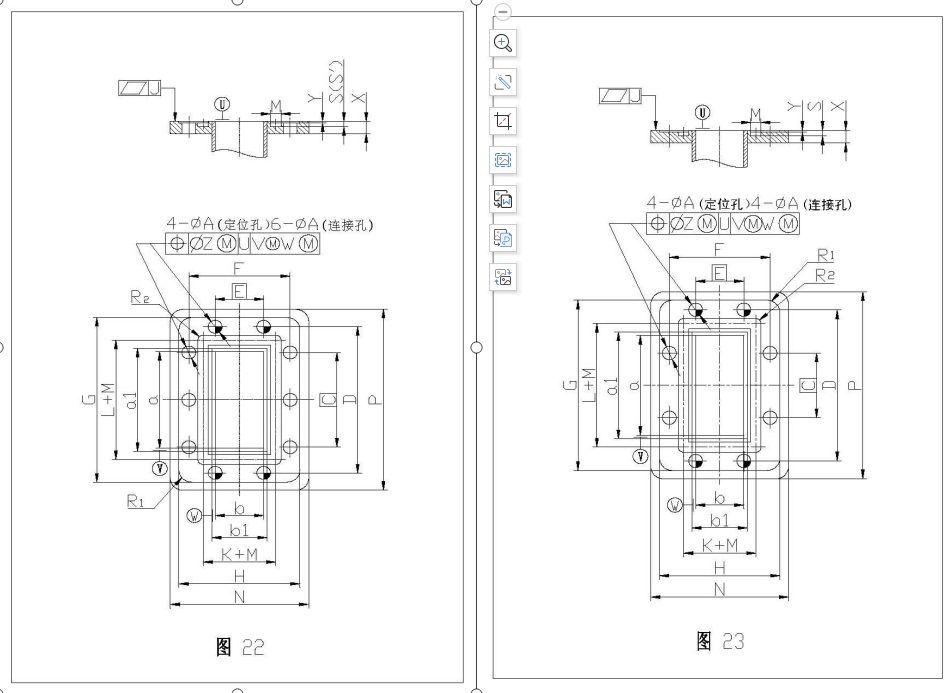

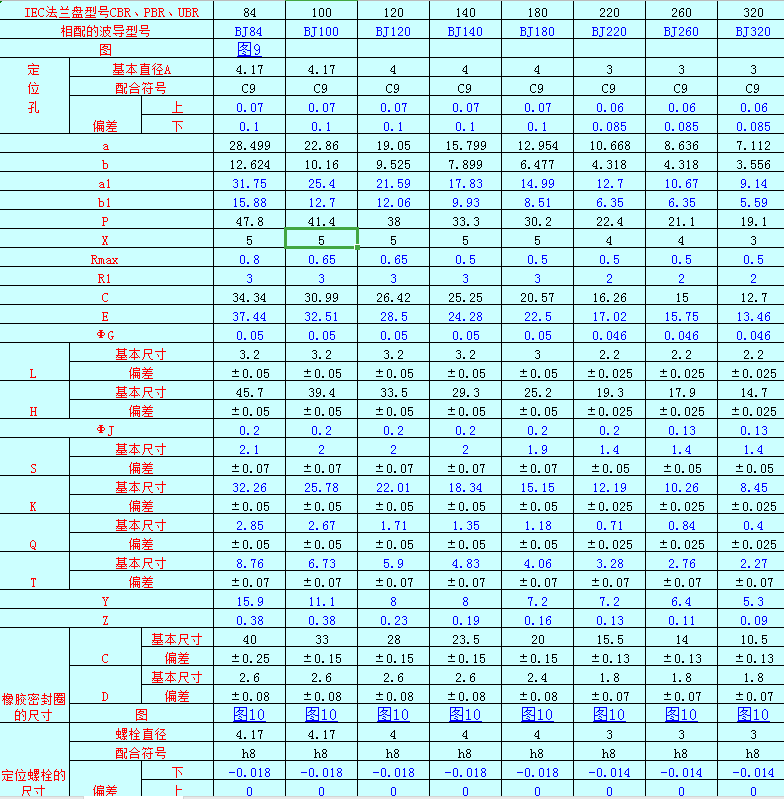

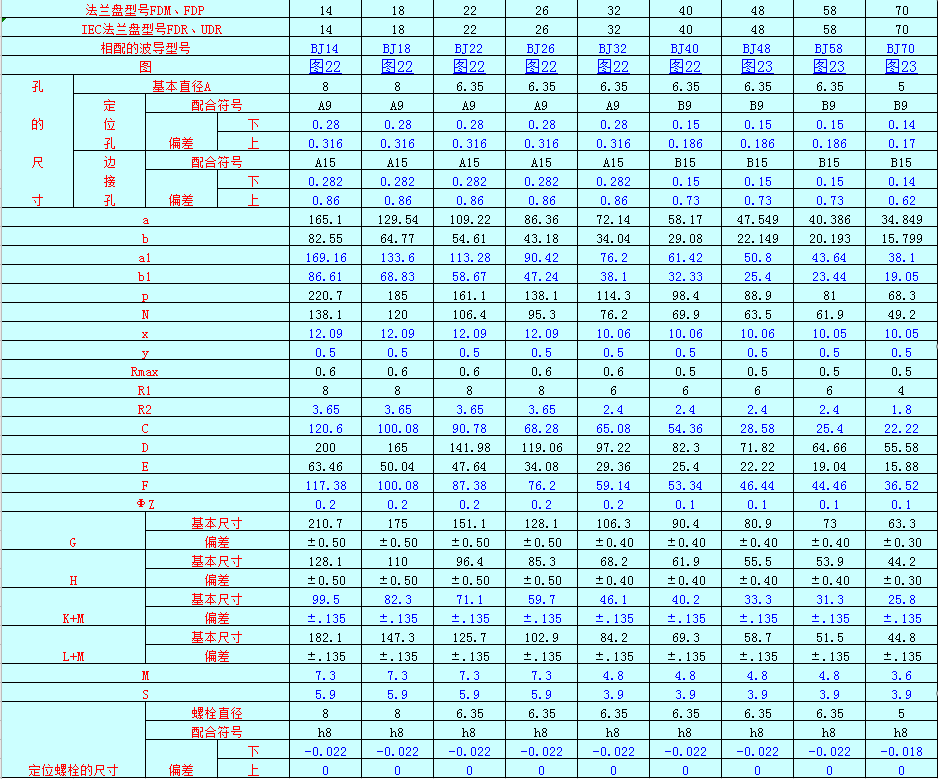

5、矩波導B法蘭

6、矩波導D法蘭
