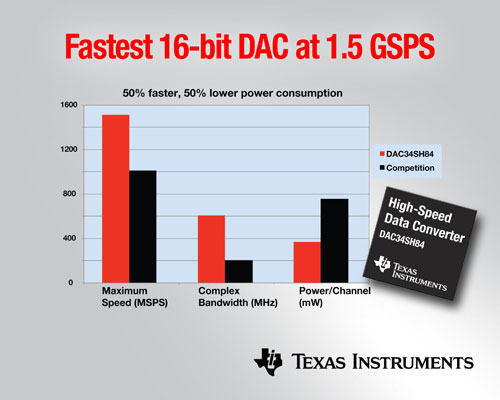

3月1日消息，德州儀器(TI)宣布推出業界最快速度16位數模轉換器(DAC)，進一步突破數據轉換器的性能極限。該4通道DAC34SH84與性能最接近的16位DAC相比，速度提升50%，功耗降低50%，時鐘速率高達1.5GSPS，單位通道功耗僅為362mW。DAC34SH84支持1.25GSPSDAC34H84引腳兼容升級，可幫助客戶實現3G、LTE、GSM及WiMAX無線基站與中繼器，微波點對點無線電、軟件定義無線電與波形生成系統的速度最大化。
DAC34SH84的主要特性與優勢
•更高的帶寬：每個DAC750MSPS的輸入速率支持高達600MHz的帶寬，可充分滿足120MHz的五階線性化需求，以最高采樣率運行時帶寬比競爭產品高3倍；
•頻率捷變：2x至16x內插與2個獨立32位數控振蕩器可在支持頻率計劃高靈活性的同時，降低接口的速率與FPGA成本；
•RF邊帶圖像抑制：完整RF傳輸路徑的片上校準不但可抑制邊帶與本地振蕩器直通，同時還可驅動最新TRF3705等IQ調制器；
•最快速度16位DAC：DAC34SH84屬于DAC3484系列，該系列包括業界速度第二的16位DAC：1.25GSPS4通道DAC3484與DAC34H84以及1.25GSPS雙通道DAC3482等。除高速度外，該系列還可幫助設計人員最大限度地提高設計方案的電源效率。
工具與支持
DAC34SH84EVM評估板現已開始供貨。它包含可直接評估DAC34SH84的變壓器耦合IF輸出。
對于完整的比特至RF發送器原型設計，TSW30SH84EVM不但包含DAC34SH84，而且還包含TRF3705IQ調制器、LMK04800超低抖動時鐘清除器、如DC/DC轉換器與低噪聲LDO等TI電源管理器件以及功率放大器，TSW30SH84EVM已于今日開始接受訂單。
今天同步推出的TSW1400EVM模式生成模塊具有高速雙數據速率低壓差分信號(LVDS)輸出總線，可在1.5GSPS速率下支持16位數據，從而可滿足在DAC34SH84EVM中高速生成各種模式的需求。在與DAC34SH84EVM或TSW30SH84EVM結合后，TSW1400EVM還可在提供高靈活評估環境的同時，通過大型板載存儲器實現已調制模式生成。TSW1400EVM現已開始提供。
最新TSW1406EVM模式生成模塊可為每比特高達1GSPS的簡單模式生成提供成本更低的替代方案，其將于今年3月份開始供貨。
此外，驗證電路板信號完整性需求的IBIS模型也已開始提供。
供貨情況與封裝
采用小型12毫米x12毫米BGA封裝的DAC34SH84現已開始提供樣片。預計將于今年第2季度投入量產。
