B、多條電源及地線應連接成網格狀。

圖19 和圖20 說明了這一點：在這個典型的PCB 設計中，PCB 的一面布垂直線，而另一面則布水平線（此圖中僅畫出地線）。如圖19 所示，這個典型的地線結構會使環路面積很大，可以在雙面板上添加一些連接線以減小環路面積，如圖20 所示。網格構成的環路面積小得多，這將使感應電流很低，出現問題的可能性也較小。插在底板（或母板）PCB 上的PCB 板，應該有多個地線和電源線節點，且在連接器長度方向上均勻布置。這將有利于減小整個系統的環路面積。

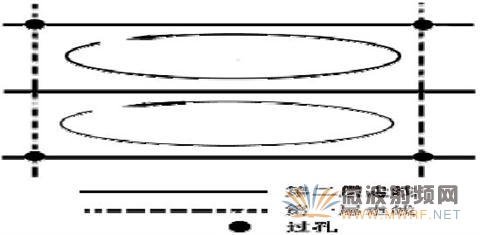

圖 19 典型的PCB 地線結構

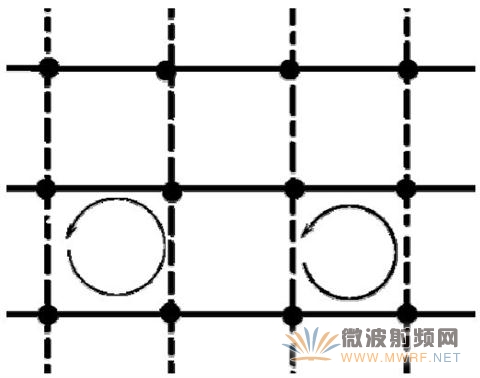

圖 20 地線網格

上述步驟 A 和B 既可減小電源與地之間的環路面積，同時也可減小環路天線的效能，下面講的步驟C 和D 將降低天 線及信號線的效率。 C、并聯的導線必須緊緊地放在一起，最好僅使用一條粗導線。圖 21 表明了這一原則。這就是說，地平面不應有大 的開口，因?yàn)檫@些開口如同平行導線一般，其作用等同于環路天線。

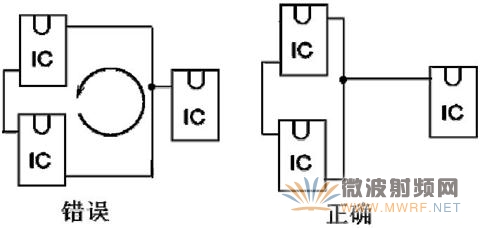

圖 21 縮短平行路徑

D、信號線應與地線應緊挨著放在一起。在每根信號線的旁邊安排一條地線。不過，這也許會產生很多平行地線。為 了避免這個問題，如前所述，可采用地平面或地線網格，而不采用單條地線。一個例子如圖22 所示。在這里，假設由于某種原因信號線不能移動。

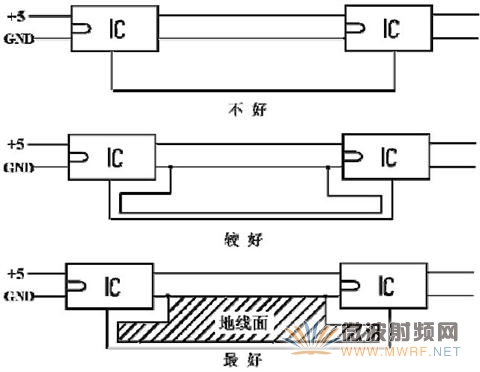

圖 22 信號線與地線緊挨著布線
