300Hz~3KHz，相移誤差小于0.3度，幅頻差異最大最小點之差為4%。由圖2可以確定IRR優于-40dB。

實測結果，由于制作屏蔽不良，模擬開關各路差異等原因，IRR大約為-28dB（0.035）。

測試方法：置接收機本振頻率為7.053MHz，使用一臺短波發射機分別輸出7.052MHz和7.054MHz，測量兩者之比值。確定IRR。

盡管沒有使用高頻放大器，但是配合一架半波水平天線，還是可以正常接收到一些業余電臺信號的。較遠的有上海，江蘇等地的業余電臺，這些電臺的功率大約只有50瓦特。準確的靈敏度由于沒有儀器沒能測量。

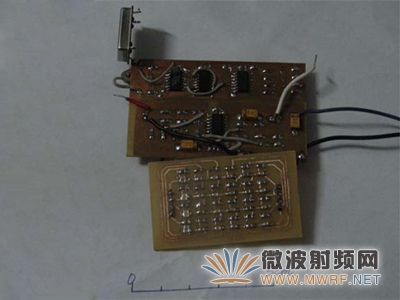

圖13

四、結論

本文討論了低中頻接收機鏡頻抑制濾波器的設計，參數誤差對于IRR的影響。由于條件所限，不能真正制作中頻為數MHz上的低中頻鏡頻抑制濾波器。于是利用300Hz~3KHz工作的RC網絡分相濾波器制作了一個直接解調短波單邊帶接收機，驗證了設計。

作者：孫憶南，倪彧章

參考資料：
[1] the Handbook of Amateur Radio, ARRL, 1994
[2] RC 多相濾波器對鏡像抑制性能影響分析,強銓一等，電路與系統學報，vol 10.1, 2005
