近日，深圳市研辰科技有限公司（Ascentest）正式發布了多端口校準算法（Multi-port Calibration Algorithm），該算法命名為“Dolphin”，與研辰科技的MPS-Tester多端口矢量網絡分析測試系統（由MPS多端口射頻微波開關矩陣與2端口矢量網絡分析儀組成）配合使用，大幅度提高了多端口射頻微波器件S參數測試的精度。

應用Dolphin多端口校準算法后，使用2端口矢量網絡分析儀就可以進行全自動、高精度的4端口、8端口、甚至任意端口數的射頻微波器件S參數測試，頻率范圍高達40GHz。

使用2端口矢量網絡分析儀進行N端口器件測試的傳統方法是：進行N*(N-1)/2次連接和測試，每次測試都需要在(N-2)個空閑端口連接高精度匹配負載，才能獲得精確完整的N端口S參數。這樣的測試方法存在的問題包括：操作繁瑣、易出現誤操作、一致性差、測試線纜接頭與匹配負載的快速磨損等。

使用Dolphin多端口校準算法的MPS-Tester多端口矢量網絡分析測試系統的測試方法是：通過自動射頻路徑切換，將2端口矢量網絡分析儀擴展至N端口，為空閑的(N-2)個端口自動連接匹配負載，自動進行N*(N-1)/2次切換連接和測試，并通過多端口校準算法自動補償不理想匹配負載造成的測量誤差，從而最終獲得高精度的N端口S參數。

兩種測試方法的對比如下圖，以4端口DUT為例。

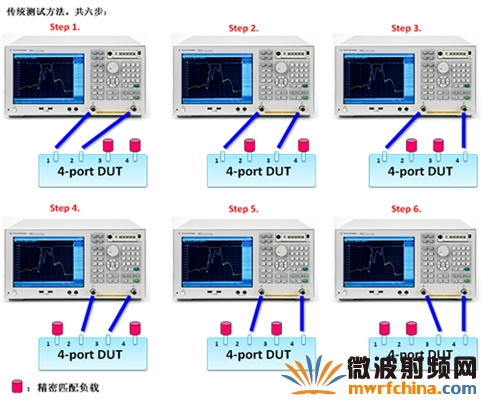

傳統測試方法，共需進行六次連接測試：

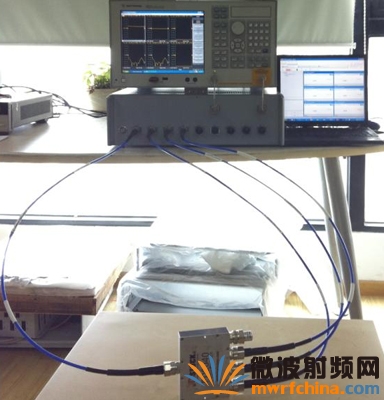

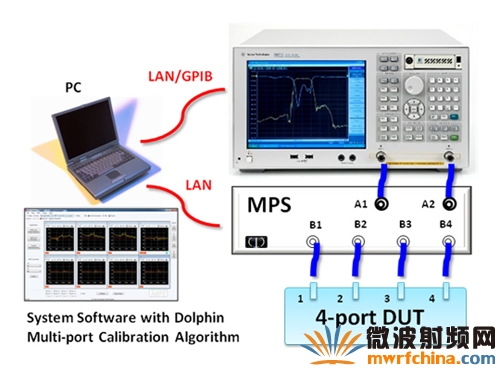

MPS-Tester測試方法，一次連接、全自動測試、采用Dolphin多端口校準算法：

以4端口功分器的S43與S44為例，對比Dolphin校準算法與傳統測試方法Step 6.的測試結果：

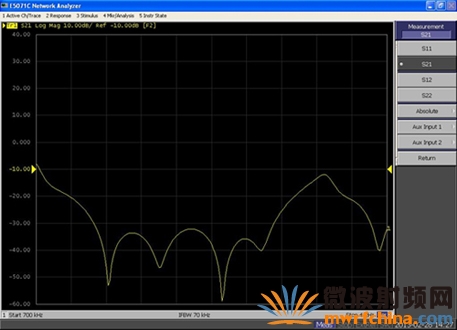

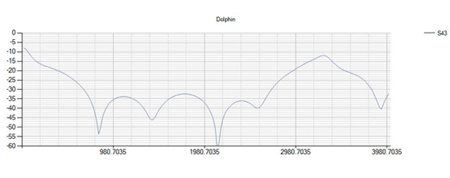

S43

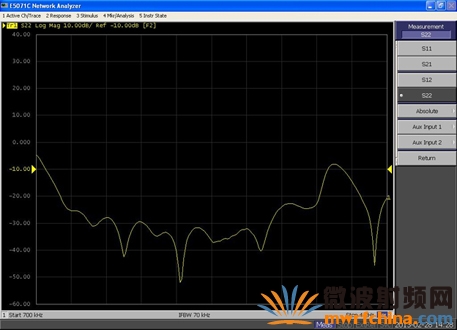

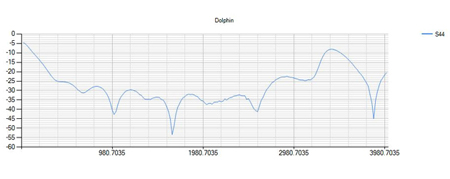

S44

可見，采用Dolphin多端口校準算法的MPS-Tester多端口矢量網絡分析測試系統的測試結果與傳統測試方法完全吻合。

其它信息

如欲了解Dolphin多端口校準算法的詳細測試報告，請訪問：
http://www.letsgo8.com.cn/down/whitepaper/2013/1128.html

如欲了解MPS-Tester多端口矢量網絡分析儀測試系統的更多信息，請訪問：
http://www.ascentest.com/cn/Product_info.php?ID=40-2040-1#Menu=ChildMenu1

關于研辰科技
深圳市研辰科技有限公司（Ascentest）致力于為客戶提供量身定制的測試測量系統方案和服務，公司的主要系統產品包括：MPS多端口射頻開關矩陣，及MPS-Tester多端口矢量網絡分析儀測試系統；AT900儀表計量校準測試系統；AT800射頻一致性測試系統；AT600天線OTA測試系統，及開闊場OTA測試系統；AT500無線終端生產測試系統
